纯电动教练车动力系统匹配设计与试验
来源:本站整理  作者:佚名  2013-02-18 08:08:56


1.4电动机的最高转速

    汽车的行驶速度。与电动机转速n之间的关系为:,则nmax为



式中:im----车辆主



式中:im----车辆最高档传动比;io----车辆主减速器传动比;r----车轮的滚动半径。



1.5电动教练车电动机的选择

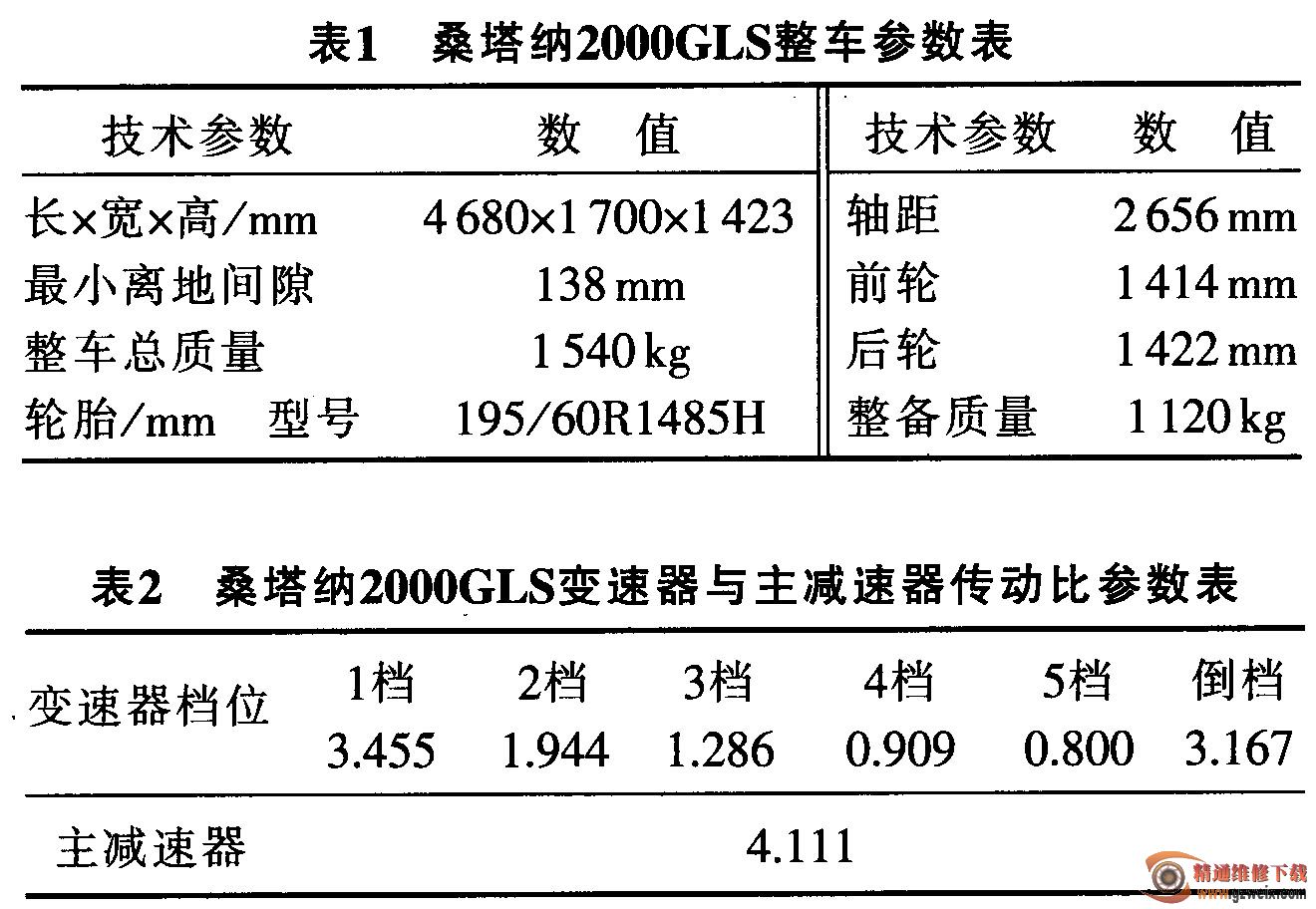

    本设计是在桑塔纳2000GLS轿车的基础上试制一辆纯电动教练车,桑塔纳轿车的主要参数如表1、表2所示。



1.5.1电动教练车电动机功率计算



    电动教练车的一些基本参数:整车整备质量M1=1 400 kg(整车整备质量包括:车辆本身的质量、电池的质量和电池架子的质量),整车总质量m2=1750 kg(整车总质量是整车整备质量与乘员质量之和。乘员按1人70 kg,车乘5人,即350 kg),滚动阻力系数f=0.019,传动系的机械效率ηT=0.95 x0.96=0.912,空气阻力系数CD; 0.37,迎风面积A=BxH=1.414x 1.423=2.01 m2,车轮的滚动半径r=0.2946 m 。



    当电动教练车以最高车速:vmax=60 km/h行驶时,根据公式(2),得功率Pmax1=8.3 kW 。



    当电动教练车以平均车速v平均=10 km/h爬tana=15%的坡度时,根据公式(3),得功率Pmax2=8.8 kW .



    本设计中加速性能不予考虑,电动机的峰值功率Pmax=max{Pmax1、Pmax2}=8.8 kW。





1.5.2电动教练车电动机转速的计算

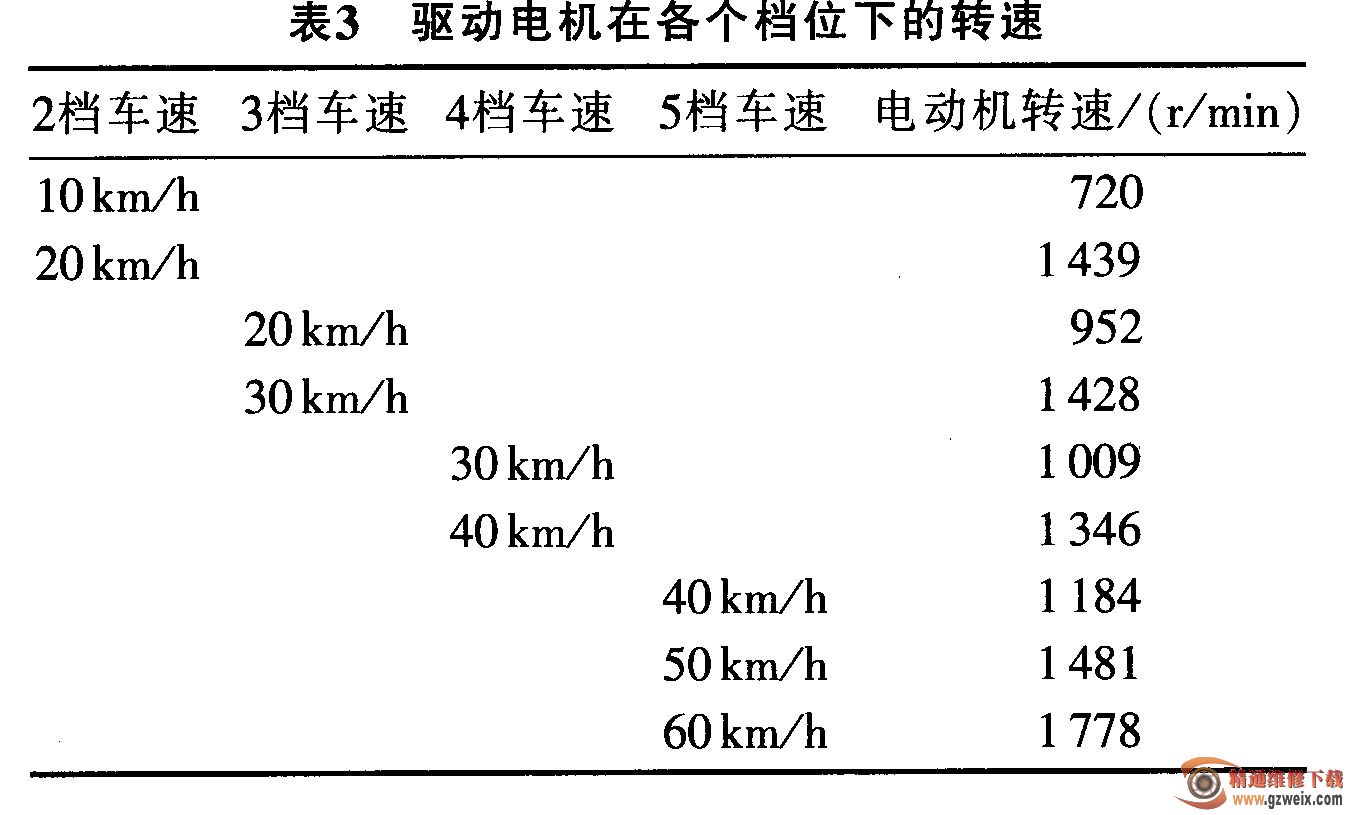

    本文所设计的电动教练车有5个档位,根据公式(4)得出各档位下的转速如表3所示。



  由表3可知,当电动教练车车速达到60 km/h时,电动机最大转速为1778 r/min。



1.5.3电动机的选择

    根据上述计算,选定电动机的最大功率10 kW,转速在2 000 r/min左右。通过资料查询与市场调研,参照所计算的电动机参数,选择淄博休普电机电器有限公司生产的有刷直流电动机ZC/T8.5B-72C2r,电动机参数为:①额定电压72 V;②额定功率8.5 kW;③额定电流147 A ;④额定转速2 000 r/min;⑤最高转速4 000 r/min;⑥励磁方式为串励。
