设计SC24型起动保护逻辑控制器
来源:本站整理  作者:佚名  2013-04-06 08:51:09

2.1延时断电保护电路的设计

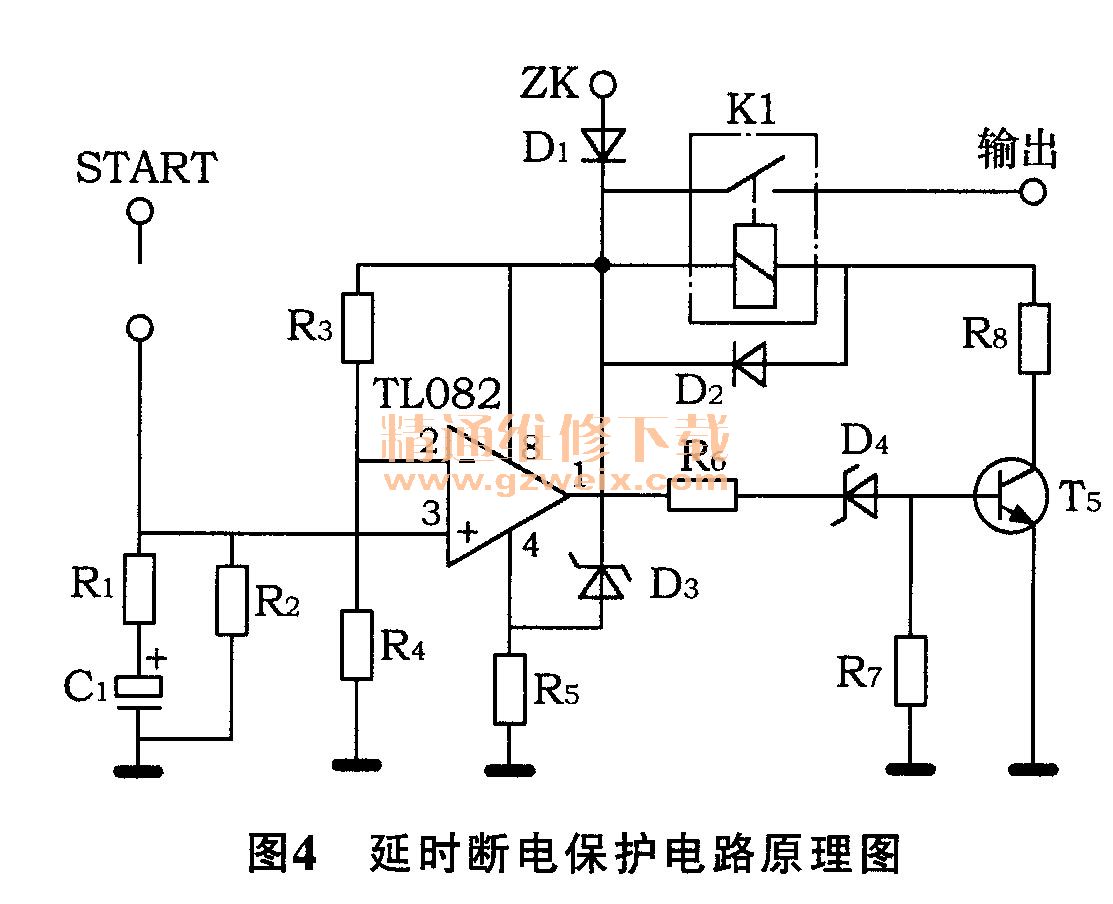

延时断电保护电路的原理图如图4所示。ZK端接整车的电磁电源总开关端(即电源端),通过电阻R3. R4分压,此时电压比较器TL082的2脚电压为U基准;当START开关接通时,电压比较器TL082的3脚电压为U采样,此时U采样>U基准,电压比较器TL082输出引脚1为高电平,控制三极管毛接通,ZK电源端的电压加在控制继电器K1的线包端,K1的开关接通,ZK端电源传至两级稳压电路。

    起动成功后,START开关断开,U采样通过C1、R1, R2放电,经过时间T后,U采样<U基准,电压比较器输出引脚1为低电平,控制三极管TS断开,K1的开关释放,ZK端电源与两级稳压电路断开,单片机处于无电状态,因此单片机受到整车正常运行时产生的电磁干扰影响的几率大大降低。

2.2两级稳压电路

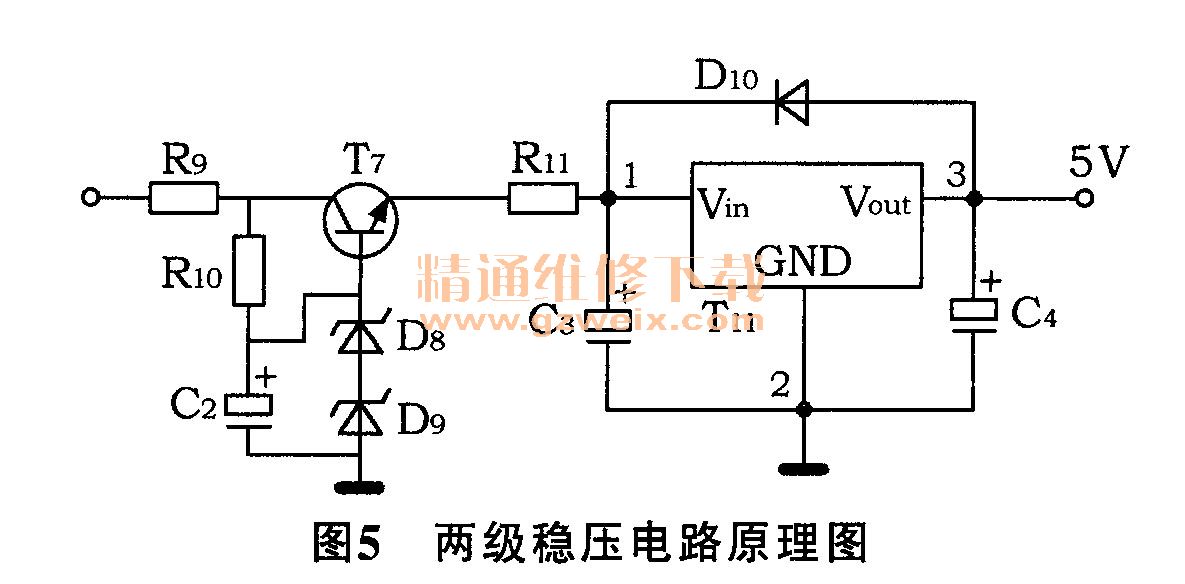

    两级稳压电路部分的原理图如图5所示。控制继电器K1的开关端接通后,ZK端电压接到R9端,经过D8, D9稳压管稳压,三极管毛接通,电压经过限流电阻R9, R11进入稳压管(78L05)的Vin,经过稳压管稳压后,Vout输出为无干扰的5v电压,为单片机提供工作电压。图5中电解电容C2, C3, C4均为滤波电容。

2.3输入信号采样电路

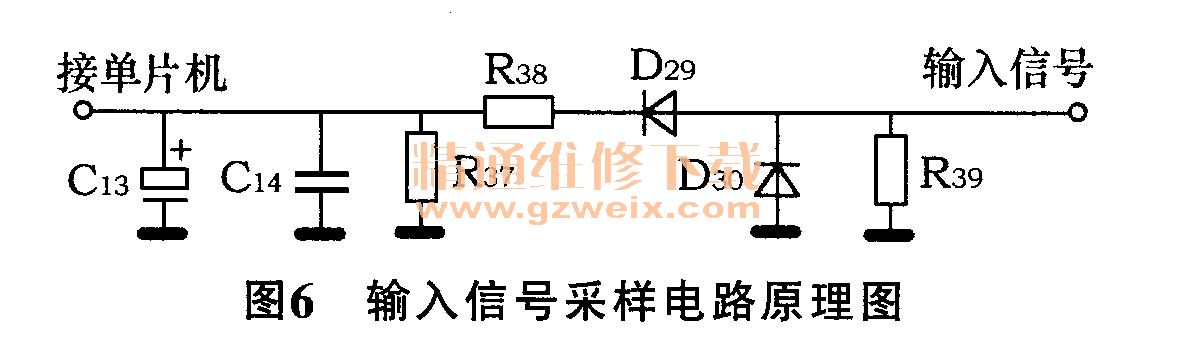

    输入信号采样电路的原理图如图6所示。输入信号经过防反接二极管D29、限流电阻R38后接入单片机输入口,作为单片机的采样信号,采样电压为U采样、采样电流为瓜样。其中电解电容C13N瓷片电容C14均为滤波电容。图6中的输入信号为START档输入信号采样电路。另外,离合开关信号CL、空档开关信号N的输入信号采样电路与START输入信号采样电路的原理相似。

其中,
