2.4输出控制电路
    输出控制电路的原理图如图7所示。单片机采集到输入信号后，经过判断，当输入信号逻辑符合设定的起动条件时，单片机输出端输出高电平信号至R31，因此三极管T24接通，START端（即ST）电源经过限流电阻R33-R36，三极管T,6的发射极与集电极接通，电信号加到起动继电器的线包端即50C，起动机开始工作。

其中三极管T26的基极电流Ib由下式算出

2.5 D+信号采样电路

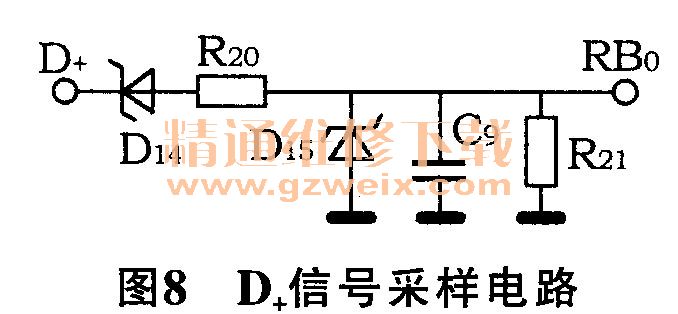

    D+信号采样电路原理图如图8所示。起动机起动时带动发动机工作，发动机起动成功时D+信号由低电平变升高为高电平，单片机采样到D+信号后与ZK端电压比较，当D+信号升高到与ZK端电压相差在1V以内时，判断为发动机起动成功，此时单片机发送低电平信号给起动控制电路，强制断开起动继电器，使起动机与发动机脱开，保护起动机不会因为反拖或误操作点火而打齿损坏。

3有益效果
    起动控制器采用单片机控制，集成度高，硬件电路简单，各部分电路在单片机的统一控制下完成各自的工作；单片机采用两级稳压供电，抗干扰能力强；采用延时断电电路，单片机受到干扰几率小；两次起动之间需有时间间隔，不会因出现打齿等现象损坏起动机；起动成功后自动断开起动机，避免反拖或误操作点火而打齿；具有环境适应性强、工作可靠性高、寿命长等优点。起动控制器目前已经研制成功，并已开始小批量供货，其批量配套价格在200元左右。

4结束语
    本文通过对起动控制器的电路设计，详细介绍了延时断电保护电路设计、两级稳压电路设计、输入信号采样电路设计、输出控制电路设计、D+信号采样电路设计，并经过技术攻关，研制出SC24型起动保护逻辑控制器，经鉴定试验，其各项技术指标均达到了设计要求。
