（1）打开扶手箱盖。
（2）拆下双杯架。
（3）拆下固定内饰板的螺钉。
（4）提起内饰板的右侧边缘以将其打开。
（5）逆时针转动锁止装置 90°。
（6）施加脚制动器。
（7）使用束带向上拉 EPR 杆，直到其闩在垂直位置。

EPR 启用时，捷豹驾驶挡位处在 P 挡，当挡位指示灯和信息中心显示的挡位 N 都闪烁（如果点火开关开启），表明 EPR 已启用。车辆运输完成后，应取消 EPR，使驻车设定可以重新结合，如图 27所示。

（1）使用平头螺丝刀，释放闩锁（标有箭头）。
（2）将 EPR 杆恢复至水平位置。
（3）顺时针转动锁止装置 90°进行固定。
（4）降低内饰板并使用螺钉紧固。
（5）安装杯架。
（6）关闭扶手箱盖。

5. 电子驻车制动器释放
如果由于系统故障等原因造成电子驻车制动系统（EPB）未释放，则使用以下步骤来释放驻车制动器钢索的紧度。
（1）确保有合适的轮挡用于防止车辆移动。
（2）拆下后座椅中央部分。
（3）按照图 28 中所示的顺序，从 EPB 模块上断开 2 个连接器。如果没有按照正确的顺序断开连接器，则 EPB 模块可能会存储故障码。

（4） 将 专 用 工 具 206-082 和206-082-01 连接至 EPB 模块线束的连接器上。

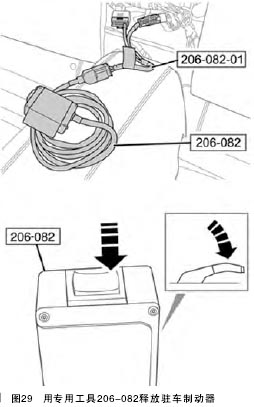

（5）按下专用工具 206-082 上的开关以释放驻车制动器钢索的张紧度（可以听到“咔嗒”声），如图29 所示。

（6）断开专用工具 206-082 和206-082-01。
电子驻车辅助系统再次可以操作时需要进行校准，方法是重新连接 EPB 模块连接器（按照与断开相反的顺序），打开点火开关、施加脚制动器，然后施加驻车制动器。

6. 跨接启动
捷豹 XK 蓄电池在后备箱内，靠近后排座椅后面，有一块装饰板盖着。在后备箱内左后侧，有一个专门为充电和跨接启动而设的接柱，位置及连接方法如图 30 所示。拆下左侧后备箱内饰板盖，以接触到车辆蓄电池正极 (+) 遥控充电接线柱，并从接线柱上拆下保护盖帽。提起后备箱底板露出备用轮胎。从车辆蓄电池遥控充电接线柱的负极 (-) 接线柱上拆下保护盖帽。

7. 保险丝盒位置
捷豹 XK 有 3 个保险丝盒，分别位于发动机舱左后角、驾驶舱左侧 A 柱旁和后排座椅中部后侧，如图 31 所示。
