四、电气系统
（一）供电
1. 蓄电池
奥迪 Q3 车上的蓄电池安装在发动机舱内，由一个绝缘垫或者电池盒加以保护。蓄电池的规格和形式以及蓄电池保护装置取决于发动机、装备和国别。所有奥迪 Q3 车都有电能管理系统和能量回收功能。配备有启动 - 停止系统的 Q3 车，装备的是AGM 蓄电池（吸收式超细玻璃纤维隔板蓄电池）。

Q3上使用如下这些蓄电池：
（1）普通蓄电池
◆44Ah/220A
◆51Ah/280A
◆60Ah/280A
◆61Ah/330A
◆72Ah/380A
（2）AGM-蓄电池(配备有启动-停止系统的车)

◆68Ah/380A

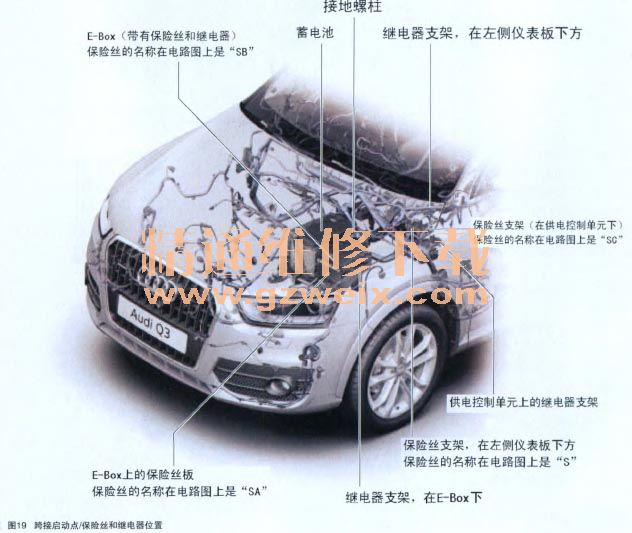

2. 跨接启动点 / 保险丝和继电器蓄电池充电以及跨接启动可以使用蓄电池正极接线柱和左侧减振器支座附近的接地螺柱，如图 19 所示。

（二）数据总线诊断接口 J533（网关）

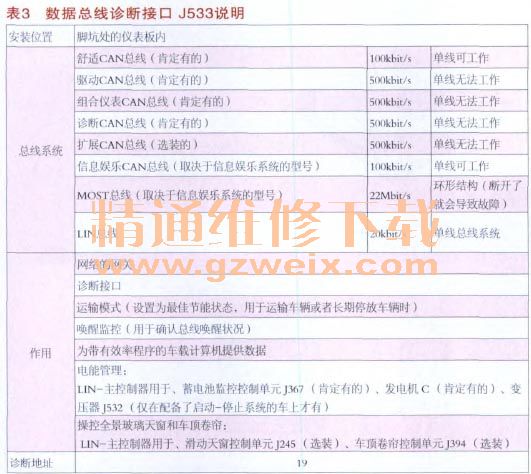

奥迪 Q3 车上有两种数据总线诊断接口 J533（说明如表 3 所示），一种是用于配备信息娱乐 CAN 总线的车的，另一种是用于配备 MOST 总线的车的。

如果奥迪 Q3 的装备都配齐全了的话，有 5 个 LIN- 从控制器连接在数据总线诊断接口J533，如图20所示：

◆滑动天窗控制单元 J245
◆车顶卷帘控制单元 J394
◆蓄电池监控控制单元 J367
◆发电机 C
◆稳压器 J532

1. 蓄电池监控控制单元 J367蓄电池监控控制单元 J367 安装在汽车蓄电池的负极接线柱旁（如图21 所示），测量汽车蓄电池的充电电流和放电电流、蓄电池电压、蓄电池温度。诊断地址无，LIN- 从控制器测量值和诊断是通过数据总线诊断接口 J533（网关）来完成的。

2. 稳压器 J532
稳压器 J532（如图 22 所示）安装在左前座椅下，在启动时稳定某些部件的电压。

根据装备情况，下面这些用电器连接在 200W 的稳压器上 ：
◆组合仪表内控制单元 J285
◆自动防眩目车内后视镜 Y7
◆收音机 R
◆信息电子控制单元 1J794
◆CD 换碟机 R41
◆MMI 显示屏 J685
◆TV 调谐器 R78

400W 稳压器是用于带有奥迪音响系统的车上的 ；在这种车上收音机是连接在第二个稳压输出接口上的。数字音响包控制单元 J525 并不接在稳压器上，该控制单元的内部有其专用的稳压器。

3. 滑动天窗控制单元 J245 和车顶卷帘控制单元 J394
滑动天窗控制单元J245 和车顶卷帘控制单元 J394 安装在车顶，打开和关闭滑动天窗或者车顶卷帘。
