浅议汽车电路与气路
来源:汽车维修  作者:佚名  2014-02-25 08:59:46

    现在好多修理工了解气路却不了解电路,了解电路却不了解气路,致使在修理过程中遇到很多麻烦。将电路与气路进行分析比较后,发现汽车电路与汽车气路有许多相同之处,只是它们的工作模式不同而已。电路的工作能源是电能,气路的工作能源是气能,电可控制气,气也可控制电。在汽车中最常用电磁阀控制气压输出大小,用压力开关控制电器的开启与关闭。

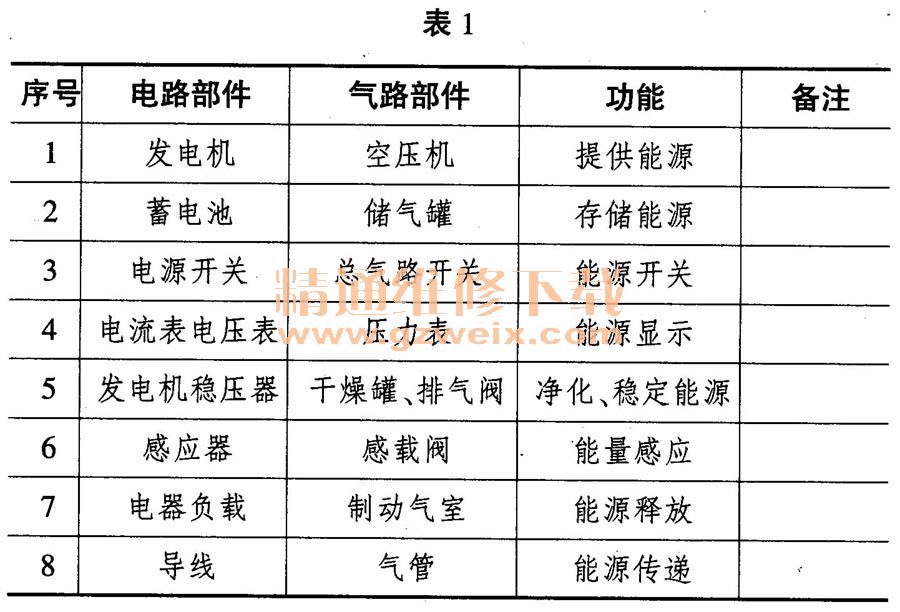

    下面我用1个表格的形式将东风2162N型汽车电路、气路中各个部件的功能作比较,你会发现汽车电路与汽车气路有许多相同之处,如表1所示。

    表1只是简单的将汽车电路和气路中有相同功能的部件作了比较,下面我们用文字将汽车电路和气路中各个部件详细比较:
    1.电路中提供电能的设备是发电机,气路中提供气能的设备是空压机。
    2.电路中蓄电池将电能存储,起到滤波平稳电压作用;气路中储气罐将气能存储,起到稳定气压作用。
      3.电路中电源总开关有开启和关闭整车电路电源的作用;有的车型在气路中也会设置气源总开关,起到开启和关闭整车气路气源的作用。
    4.让驾驶员判断部件是否正常工作时(即能源显示)电路中有电压表和电流表,而气路中却只有压力表,没有气流表。
    5.电路中调节器可控制并确保发电机输出电压的稳定;而气路中气压的净化和稳定则需要空气干燥罐和排气阀来共同完成。
    6.电路中的感应器可以控制电流的大小,以保证汽车在不同状况下都能稳定工作,气路中的感载阀同样可以控制气流大小,以保证汽车在不同载重的情况下都能有效制动。
    7.电路中的各种用电部件会将电能消耗,在气路中制动气室也会将气能消耗。
      8.电路中导线将各个部件连接,以保证整车电路正常工作;气路中气管将各个部件连接,以保证整车气路正常工作。在电路中随着各部件的功能和用电量的不同,导线的线径会相应不同;气路中气管也会随部件的用气量而粗细不同。
    9.电路中有串并连,气路中也有串并连。所以在维修故障时,需要判断一下是串联还是并联,这样有助于很短时间内排除故障。
    以上这些只是我个人的一些看法和想法,希望能给汽车维修行业的各位同行带来一些帮助,当然在实际维修中有些故障是很复杂的,但是只要我们掌握了各个部件的性能特点、功能原理,总结掌握故障判断和排除的方法技巧,那我们在维修过程中定会事半功倍的。
