随着汽车新技术的发展，人们对乘坐汽车的安全性、舒适性、经济性、环保性的要求也越来越高，汽车电子技术得到了广泛应用。可以说汽车电子与电气设备成了汽车不可或缺的重要组成部分，正确识读电路图对于维修人员就显得尤为重要，现以保有量较多的大众汽车为例分析一下电路图的识读方法。

    现代大众汽车用电设备较多，控制系统完善，电路复杂，大多采用元件数字代号绘制全车线路，并附有详细的元件明细表和中央控制板接线代号，并且在图上标注导线的颜色。

    一、汽车电路图的特点

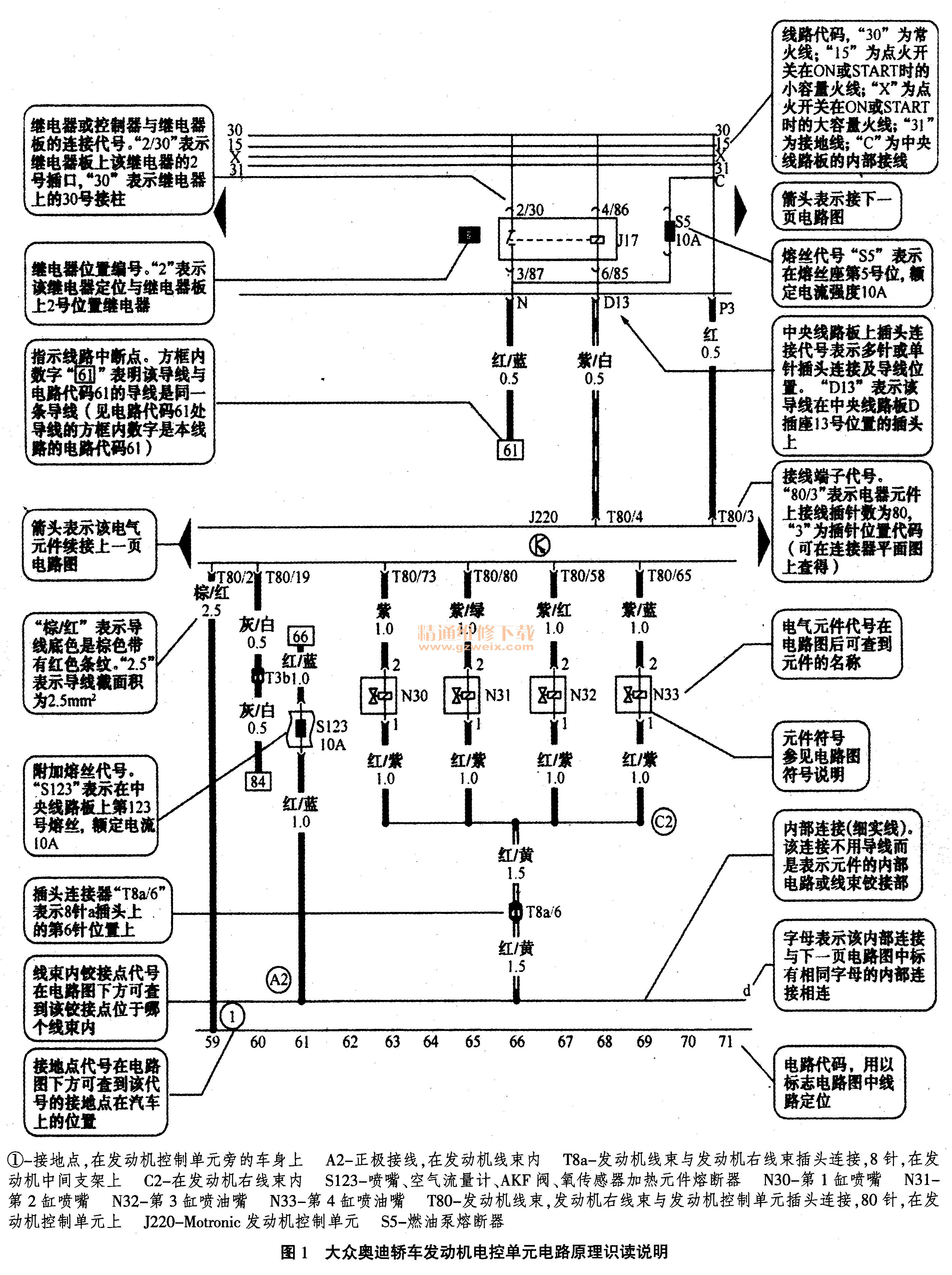

      1．基本电路按系统依次纵向排列。如图1，整个电路都是纵向排列，同一个系统归纳在一起。

    2．少转折交叉。整个电路很少转折交叉，线路复杂的电路，通常采用断线带号法将它们有机地连贯起来，而且不会破坏图面的纵向性。如，某条线路的上半段在电路序号66位置，下半段电路在电路序号61位置，那就在上半段电路的终止处画一个标有61的小方框，表示跟电路序号61处的导线是同一处导线。在下半段电路的开始处也有一个小方框，内标有66，通过61和66将上下两段电路连接在一起。

    3．整个电路突出以中央接线盒为中心。电路图上标明了中央接线盒中安装的器件与导线，在中央接线盒的正向插有各种继电器和熔断器。

      4．电路图表明电器的搭铁方式和部位。电路图底部横线表示搭铁线，导线搭铁端标注有带圈的数字代号。不是所有用电器搭铁都直接与金属车体相连接的，有的通过搭铁插座，有的则通过其它电器或电子设备再搭铁。

      5．接点标志具有固定的含义。在电路图中经常遇到接点标志的数字及字母，它们都有固定的含义。例如，在电路图中的连接插头统一用字母T作为代号，紧接的数字表示该插头的孔数以及连接导线对应的孔的序号，如，T7/1表示该插头为7孔，连接导线对应的插孔序号为1。

    二、电路图区域划分
    如图1所示，大众汽车电路图划分为三个区域：上部区域、中部区域、下部区域，现根据大众奥迪轿车局部电路图做一下具体说明（识读电路图的具体说明见图注释）。

    1．上部区域：包括上方表示整车电气线路电源线路的4条水平线和下面的汽车中央控制线路板的继电器与熔断器。

    线路上部标有“30”字样的电路为常火线，它与蓄电池直接相连，中间不经过任何开关，为停车或发动机熄火后还需要使用的用电设备供电。
    线路上部标有“15”字样的电路为小容量用电设备的电源正极，它是点火开关在“ON”或“START”接通后才工作的火线。

    线路上部标有“X”字样的电路为大容量用电设备的电源正极，它也是点火开关在“ON”或“START”接通后才工作的火线。它只有在发动机运转时，由其供电的用电设备接通方能使用，如后风窗除霜器、空调系统的鼓风电动机等。
