3 试验台架爆震传感器的检测
为了方便测量爆震传感器，该设计将爆震传感器的信号输出端和壳体分别用导线引出。
3.1电阻检测
不接电源，找到爆震传感器信号输出端的导线接头，壳体和铝板搭铁，用万用表电阻档检测爆震传感器的接线端子与外壳间的电阻，应为无穷大，否则更换。
3.2输出信号检测
断开电源，转动偏心轮时，用万用表电压档检测爆震传感器的接线端子与搭铁间的电压，应有脉冲信号输出。
3.3输出波形分析

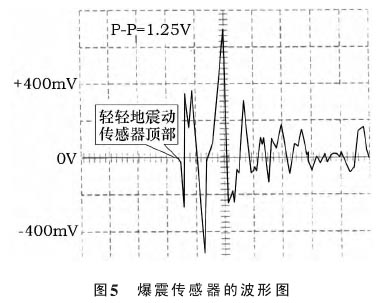

连接示波器，接通台架的电源，接通开关，当铁锤敲击爆震传感器时，示波器会显示如图5所示的波形。爆震传感器在工作时，波形的峰值电压（峰高度或振幅）和频率（振荷的次数）将随发动机的负载和每分钟转速而增加，如果发动机因点火过早、燃烧温度不正常、排气再循环不正常流动等引起爆燃或敲击声，其幅度和频率也增加。试验时，当偏心轮的转速加快，铁锤锤击的频率及强度都会加大，输出波形的幅度越大。
4 结论

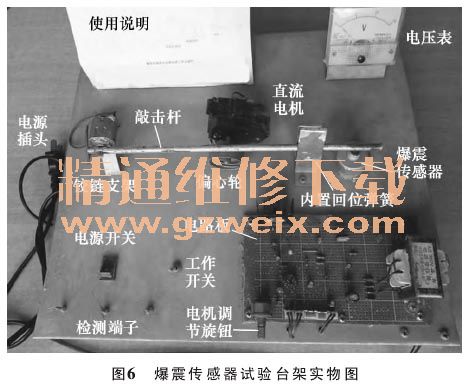

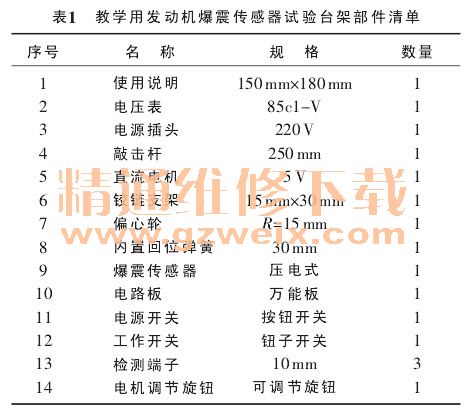

将以上设计布置在一块2mm厚的铝板上，用玻璃胶固定安装，如图6所示，试验台架部件清单见表1。
实践证明，该设计可以实现从教学演示和教学课堂试验的角度出发，让学生很直观地认识爆震传感器，理解其工作原理，并且方便学生对其进行检测的功能。
