本田奥德赛ATF温度传感器电路故障
来源:本站整理  作者:佚名  2014-05-11 09:10:26

    一辆行驶里程约7.3万km,配置了5档自动变速器的2009年广州本田奥德赛轿车。该车在长途行驶过程中出现频繁换档现象。
    故障诊断:
    1)接车后检查了自动变速器油,发现低于下限位置,于是添加自动变速器油到规定的位置后进行试车。当车速达到90km/h时,自动变速器出现了频繁换档现象,而且冲击比较大。
    2)首先使用HDS读取自动变速器故障码,显为DTC P0713: ATF温度传感器电路断路。

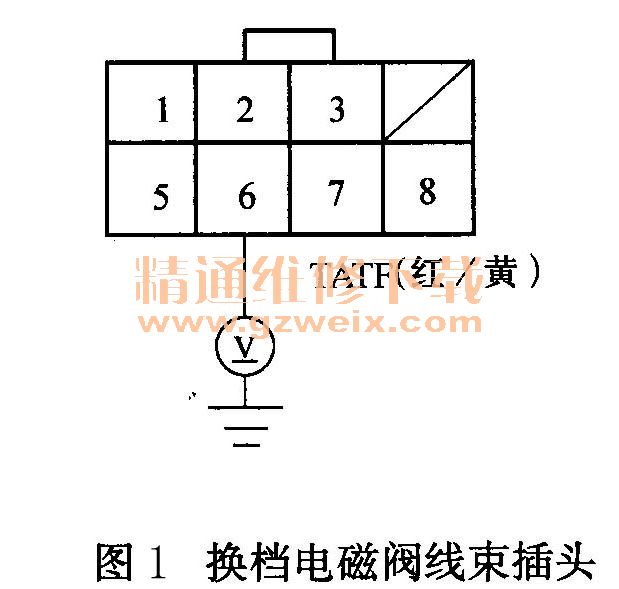

    3)根据故障指示,对ATF温度传感器电路进行检查,断开换档电磁阀盖上的换档电磁阀线束插头,打开点火开关至ON(II)位置,如图1所示,使用万用表测得电磁阀线束插头6号端子与车身搭铁之间的电压为5V,说明ATF温度传感器供电正常。

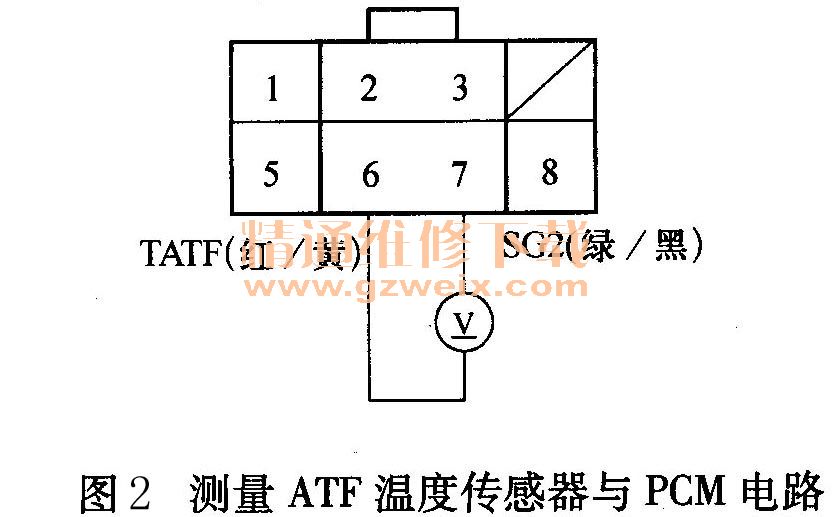

    4)如图2所示,测量换档电磁阀线束插头6号端子与7号端子之间的电压为5V左右,表明ATF温度传感器与PCM的连接线路没有故障,故障只存在ATF温度传感器或线束插头。

    5)测量换档电磁阀线束插头6号端子与7号端子之间的ATF温度传感器电阻为无穷大,说明连接至ATF温度传感器的线路或传感器出现损坏的异常情况。
    6)由于ATF温度传感器与电磁阀线束连接在一起形成换档电磁阀线束,并且安装在变速器壳体内。于是拆下换档电磁阀罩,发现与ATF温度传感器连接的导线已经断开。
    7)重新更换后,测量6号端子与7号端子电阻为18 kΩ,在标准的技术范围内,装复后进行试车,故障排除。

关键词:奥德赛 频繁换档
