2.3组合仪表
    为了选择车速进行显示，分为加速、制动和滑行阶段。车辆处于滑行阶段时，取3个连续数值的平均值并更新车速读数。所有CC信息也都显示在HUD内，组合仪表针对这些信息执行主控功能，符号和相关文字由组合仪表传输。CC信息先于其它显示内容显示，例如导航信息等。一条CC信息显示8s、同时显示多条cc信息时，每条CC信息显示3s。
    2.4操作元件
    1）驾驶人辅助系统操作单元BEFAS  HUD打开／关闭按钮位于BEFAS内。该按钮以电阻方式设码，直接连接至HUD。  HUD可根据电阻设码识别出按钮信号或按钮故障。
    2）仪表照明调光启用行车灯时会针对HUD执行调光器设置，由车灯模块发出调光器信号。
    3）控制器可在CID内使用控制器调节HUD的亮度和高度，亮度调节又称为亮度偏差，也可以使用控制器在“功能选择”菜单内设置导航等功能。因此这些设置会间接影响到HUD显示效果。

    3 维修信息
    1）调节HUD亮度
    可单独调节HUD的亮度。CID是亮度调节的显示仪表，控制器是亮度调节的操作元件。调节的步骤如下：①通过按压菜单按钮调出主菜单；②按压控制器，调出“设置”菜单选项；③转动控制器直至选中菜单栏内的“平视显示屏”，随后按压控制器进行确认；④转动控制器直至选中“亮度”，随即进行确认；⑤通过转动控制器设置所需亮度，并按压控制器进行确认。
    2）调节HUD水平高度
    新宝马7系F01/F02的驾驶人可根据需要，使用lDrive控制器调节图像位置和有效视线范围。有效视线范围最多可上下偏移土30 mm。其步骤如下：①通过按压菜单按钮调出主菜单；②按压控制器，调出“设置”菜单选项；③转动控制器直至选中“平视显示屏”，随后按压控制器进行确认；④转动控制器直至选中“调节高度”，随后按压控制器进行确认；⑤转动控制器设置所需高度，并按压控制器进行确认。
    3）使HUD垂直旋转
    HUD出厂时使用规定的基本设置。在进行更换风挡玻璃等工作时，维修人员可通过垂直旋转功能使HUD图像水平转动，通过电机在－3°至＋3。范围内调节显示屏。
    4）调出／退出测试功能
    某些测试功能可按照以下方式直接通过HUD调出，无需使用BMW诊断系统，步骤如下：①按住BEFAS上的按钮约20s再放开；②通过再次按压按钮调出其它测试功能；③需要结束这项功能时，按住BEFAS上的按钮20s以上。

    4 平视显示屏日UD的更换

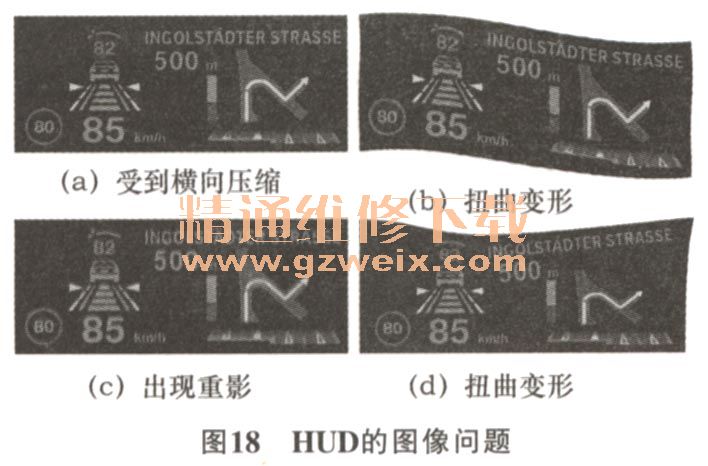

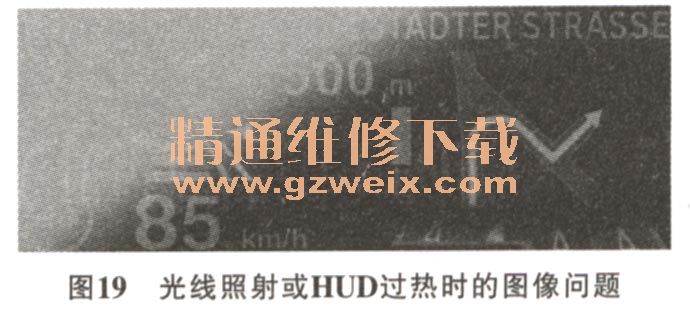

    如果未按规定安装HUD或风挡玻璃，可能就会投射出有问题的HUD图像。图18列出了一些可能会在更换HUD或风挡玻璃时出现的问题。在不利光线条件下，光线照射到风挡玻璃或HUD上会造成图像反白，HUD过热时也会造成图像反白，如图19所示。如果更换风挡玻璃后图像扭曲变形，可通过校正扭曲变形功能改善图像显示情况。
