3   LED前照灯
    GB中汽车LED前照灯标准为GB25991-2010《汽车用LED前照灯》，欧洲法规ECE R112/01中包含了使用LED光源前照灯的技术要求，包含了GB25991-2010《汽车用LED前照灯》的大部分技术内容，不同的是在测量LED前照灯显色性Kred和抗UV辐射时，步长ECE规定1 nm，国标为不大于5nm间隔，GB相对ECE有所放宽，ADR标准中目前还没有LED前照灯的特殊规定。
    在ECE 11112/01、 GB25991-2010标准中提出了对LED前照灯光源显色性的评价方法，此方法沿用了ECE R 99/00中评价气体放电光源的显色性的试验方法，采用红光对整个可见光光谱能量与明视觉函数乘积，对波长积分的比值要求最低红光成分。
    本文使用日本OTSUKA ELECTRONICS公司生产的LED光谱分析系统。该系统是将从样品中发出的光通过光学光纤导入分光器中，通过CCD区域图像传感器来检测，用数据处理装置将各种模拟信号转换为数字信号，并计算相应光学参数的光谱光度计。CCD搭载的分光器有3种，可以根据不同用途进行选择。检测部分采用了低噪音的CCD区域图像传感器，从紫外到近红外区域的特定波长领域的光谱，可用512通道的探测器来进行测定。另外，可达到最快5 mse。的扫描速度，能复写并避免高速测定而产生的数据遗漏现象。以光学光纤为标准装备的系统，可实现将样品发出的光仅通过光纤的移动操作自由导入分光器中。图5为3种不同LED及1种HID前照灯归一化的光谱图。根据光谱图我们可以计算获得Kred（最低红光成分）。我们得到LED前照灯红光成分与HID前照灯相当，都是符合标准要求的限值0.05，说明LED前照灯的显色性是可以被接受的。

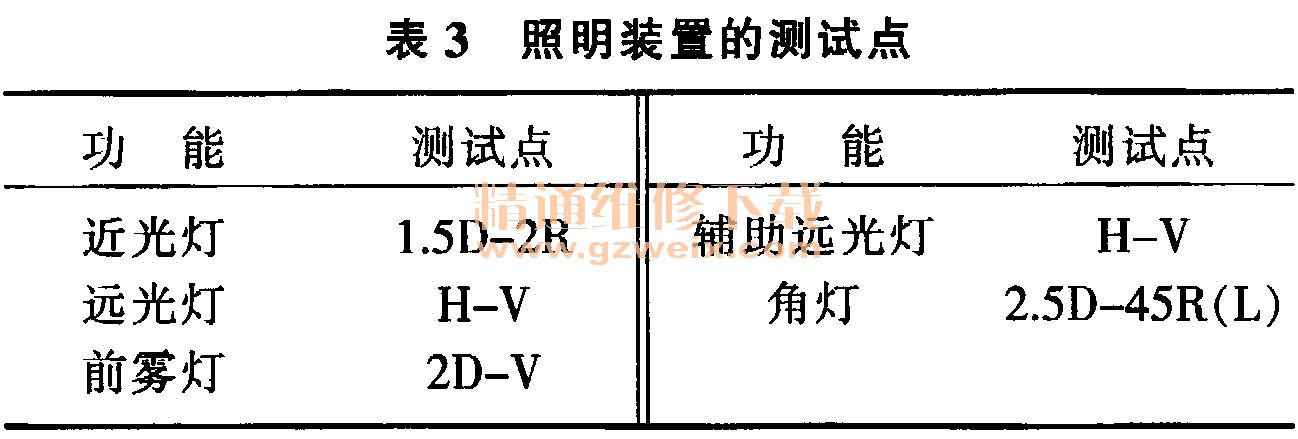

    SAE标准中LED前照灯所要进行的试验项目包括振动试验、配光试验、寿命试验、色度试验、显色性试验、光通量试验。其中配光试验与传统前照灯的不同在于I min中测量表3中的测试点，然后在光度稳定后测量一与传统前照灯相同的全部测量点，在点亮1 min时，各点的发光强度应通过点亮1 min和点亮30 min时在表3所示点上的发光强度比值与点亮30 min时各点的发光强度测量结果相乘得到。此外，显色性试验要求测量Kred值限值0.05与ECE标准要求相同，说明了汽车灯具标准的全球协调发展。

    4 适用两种交通规则的前照灯
    ECE中规定了左、右交通国家的照明要求，在前照灯设计成只满足一种交通而要应用于相反一种交通规则的情况时，应当采取适当的措施以减少对道路使用者的不适感，这些措施包括：遮挡部分配光镜；向下移动光束，水平移动是被允许的；任何消除和减弱光束非对称性的措施。
    近光从右侧交通应用于左侧交通时：点（0.86D-1.721、）至少2 500 cd；点（0.57U -3.4311）不小于880 cd。近光从左侧交通应用于右侧：点（0.86D-1.7211）至少2 500 cd；点（0.57U -3.431、）不小于880 cd。
    而GB、 ADR标准和SAE标准都没有关于适用左、右侧交通规则的相关规定。

    5 前照灯环境试验
    GB、 ECE法规及ADR标准要求的前照灯环境试验项目：塑料配光镜材料试验项目包括耐温试验、光源辐照试验、耐化学试剂试验、耐洗涤剂和燃油试验、机械磨损试验、涂层附着力试验；整灯试验项目包括机械磨损试验、配光镜涂层附着力试验。
    SAE标准中将前照灯分为可更换灯丝灯泡前照灯、封闭式前照灯、整体式前照灯和复合型前照灯。对于不同类别有不同的环境试验的要求，SAE标准中前照灯的所有环境试验要求如下：①塑料配光镜耐磨损试验；②耐化学试剂试验；③腐蚀试验；④连接件腐蚀试验；⑤防尘试验；⑥耐温度循环试验；⑦内部耐热试验；⑧耐潮湿试验；⑨耐振动试验；⑩密封性试验；11可更换配光镜前照灯反射镜的耐化学试剂试验；12可更换配光镜前照灯反射镜的耐腐蚀试验；13内压力试验；14扭力偏差试验；15定位环试验；16前照灯连接器；17前照灯耐电压试验；18试验室照准调整装置试验；19实车调整装置试验；20色度特性试验；21塑料光学材料试验。其中密封式前照灯试验要求为③、⑨、13～21，整体式前照灯试验要求为①、③、④、⑥、⑦、⑧、11～14、16、18、19、20、21，可更换灯丝灯泡前照灯试验要求为①、③、④、⑤、⑥、⑧、⑨、11～14、16、18、19、20、21。
    相比之下，SAE标准对于前照灯环境试验要求的项目更多，并且详细规定了前照灯所带的附件对应的环境试验，ECE法规及ADR标准对于前照灯的整灯环境试验只有机械磨损和配光镜涂层附着力试验，中国国标GB/T10485-2007《汽车及挂车外部照明和信号装置基本环境试验》对于汽车照明灯的环境试验项目包括热循环、热变形、热冲击、盐雾试验、防尘试验随机振动试验、配光镜强度、耐润滑油、耐燃油和耐清洗液试验、光源辐照试验，以此作为对汽车灯具环境试验项目的补充，但是此标准并未作为公告检验或者3C检验强制执行。

    6 结束语
    通过上述中国GB标准、欧洲ECE联邦法规、美国SAE标准及澳大利亚ADR设计规则的汽车前照灯的比对，我们发现了各种标准的相同点和不同点，汽车前照灯新技术的发展促进了标准法规的发展（如AFS前照灯、LED前照灯），同时不同的标准体系也正逐步趋向于全球协调发展。
