一辆行驶里程约5.8万km的2009款雪佛兰新景程轿车。用户反映：该车打不着车，电动车窗无法升降。

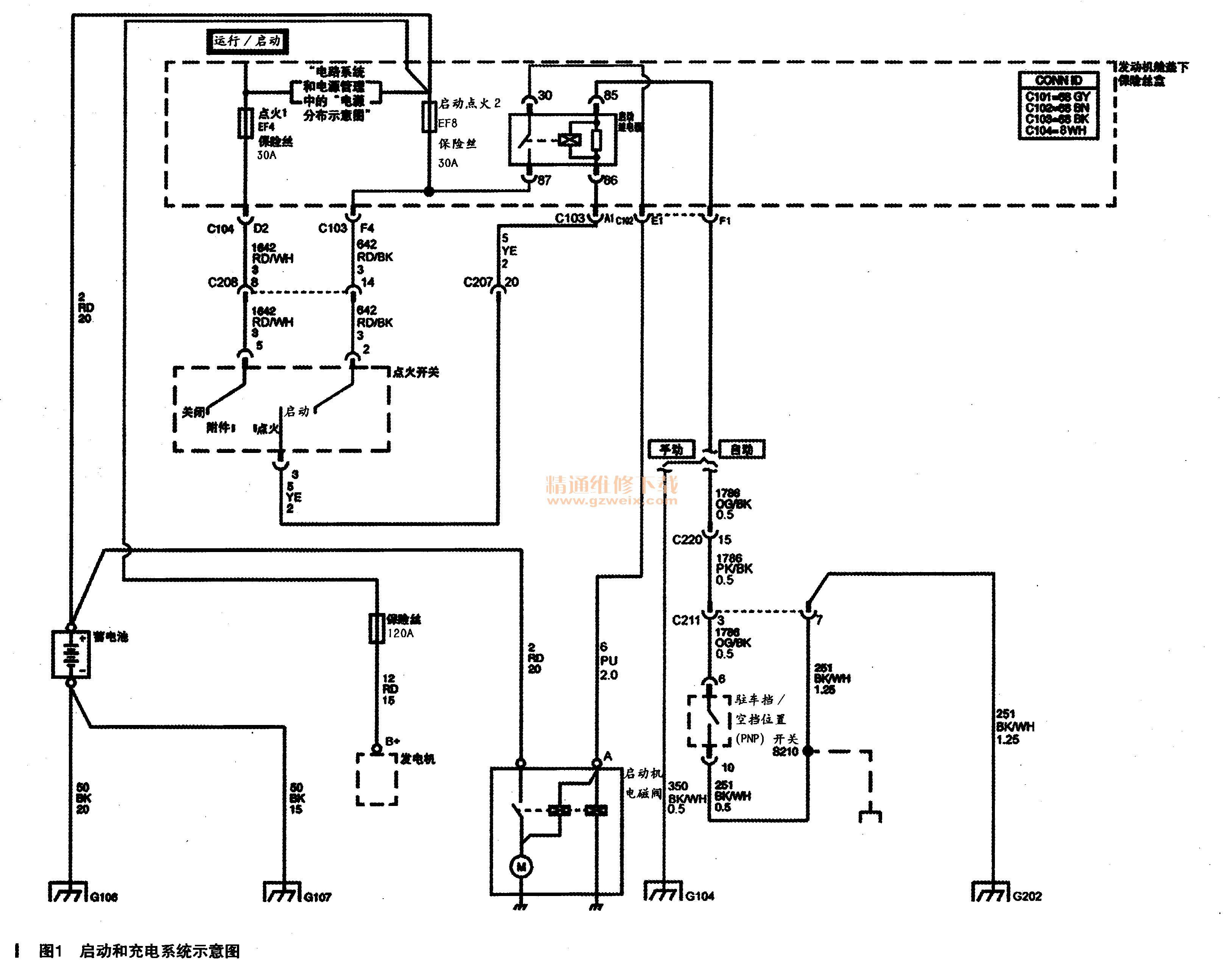

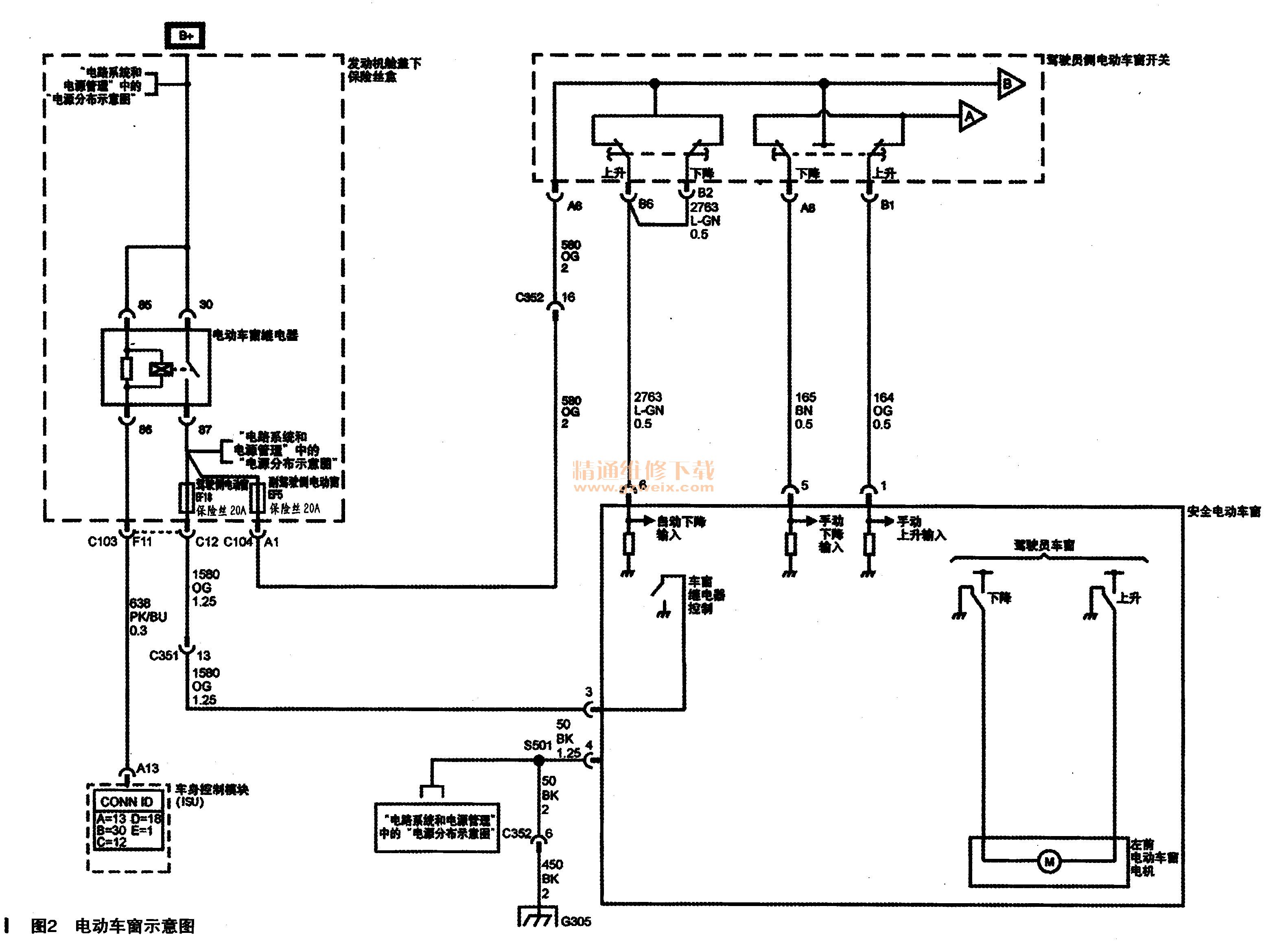

    故障诊断：试车发现将点火开关拧到启动位置时，启动机无任何反应，查看发动机电气系统中的启动系统电路图（如图1所示），检查发动机舱盖下保险丝盒上的EF4（点火1）保险丝（30A），发现已熔断，其他保险丝均正常，更换新保险丝后试车发现启动机可以正常运转，多次启动也没有任何问题；但是在试验电动车窗升降时，突然出现EF4保险丝熔断。查看电路图（如图2所示）发现电动车窗系统的两个保险丝EF18（20A）和EF5（20A）并不经过保险丝EF4，并且两个保险丝并没有熔断；这就奇怪了，额定电流小的保险丝没有熔断，而额定电流大的保险丝却熔断了，并且熔断的保险丝并不给故障系统供电！

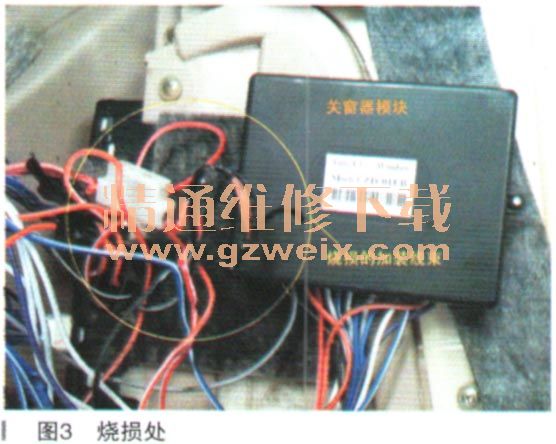

    因为是在升降电动车窗时出现故障，于是先检查电动车窗，结果发现此车在左前门饰板内加装有关窗器模块，并且电源是从点火开关上直接接出来的，加装的线束有好几处已出现短路且绝缘层烧损（如图3所示），说明经过长年的使用，加装的关窗器线路老化出现短路现象，导致点火1保险丝EF4熔断，无法启动。

    故障排除：拆除加装的关窗器，恢复原车电路后故障不再出现。
