3 启动机回路
    对于启动机供电回路导线线径的选取，主要取决于以下因素：①启动机的额定电流；②导线的发烟曲线；③启动机回路的合成电阻。
    假定启动机的额定功率为1.4 kW，额定电压为12V，则启动机的额定电流为116A。

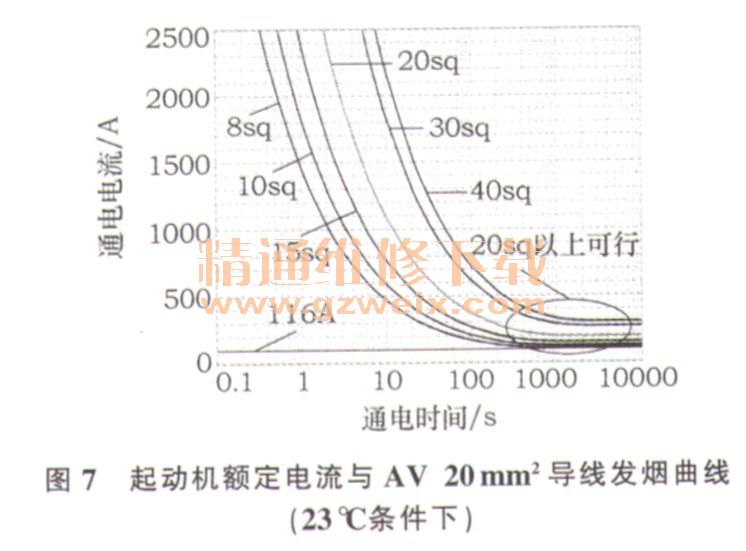

    根据图7及图8可知，在不同的环境温度下，AV（汽车用乙烯树脂低压线缆，A: low-voltage wiresfor automobiles， V : vinyl） 20 mm2的导线可以满足启动机工作在额定电流值下的要求。如果考虑启动机的工作时间很短（在这个时间内导线的承载能力较强），且大多数工作在环境温度较低的情况，我们也可以选择AV 15 mm“的导线，这就需要设计师根据具体情况灵活判断。

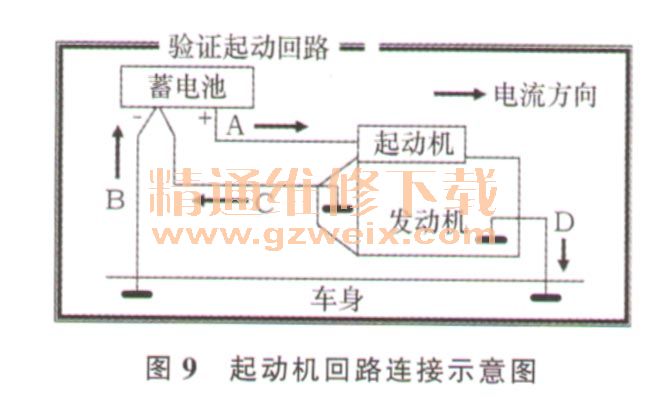

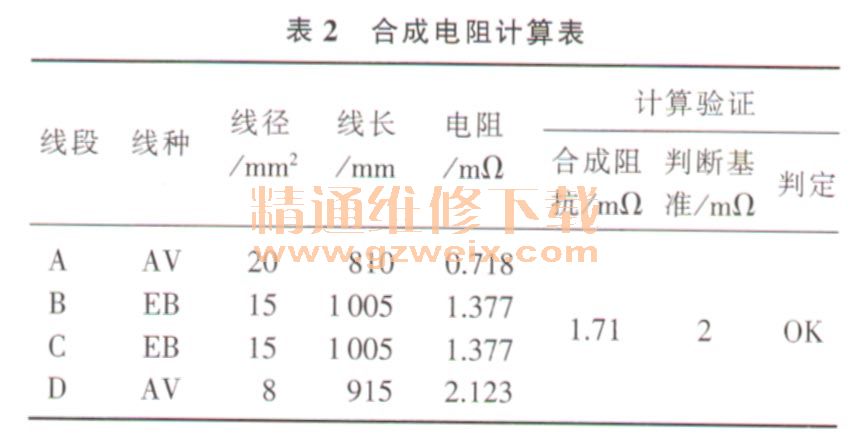

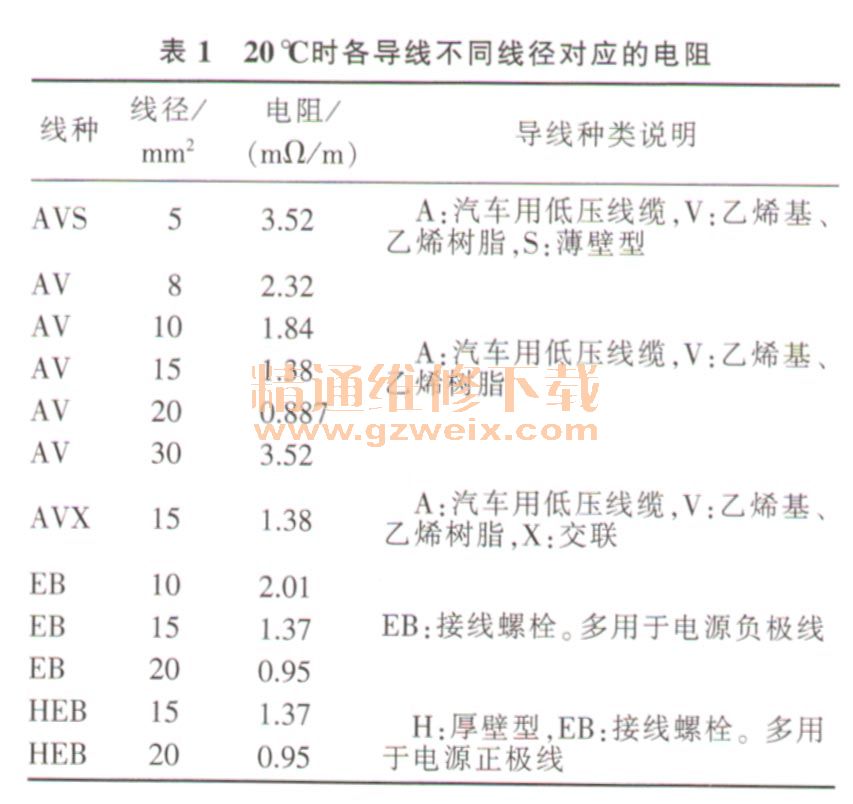

    对于启动机回路的合成电阻，一般要求在2 mΩ以下，视启动机的具体要求而定。20℃下各导线不同线径对应的电阻见表1，启动机回路的电路图如图9所示，合成电阻计算见表2。





    根据图9，合成电阻＝A ＋1/[ 1/C＋1/（B＋D） ] =1.71 mΩ，满足要求。车身部分的导体电阻视为0ΩB与D直接连通。
