5. LVDS低压差分信号数据传输系统
    LVDS （Low-Voltage Differential Signaling）低压差分信号传输模式，它是一种标准的数字信号传输方式。LVDS在提供高数据传输率的同时会有很低的功耗，另外它还有许多其他的优势：
    （1）低电压电源的兼容性。
    （2）低噪声。
    （3）高噪声抑制能力。
    （4）可靠的信号传输。
    （5）能够集成到系统级IC内。
    使用LVDS技术的产品数据传输速率每秒可以从几百到二千兆。它是电流驱动的，通过在接收端放置一个负载而得到电压，当电流正向流动，接收端输出为1，反之为0，它的摆幅为250～450 mV。早期的LVDS信号传输采用10线制应用，现在新车型中多采用4线制。
    以221底盘5350车型 COMAND系统部件中间显示器为例对10线制和4线制的针脚配置进行注解。

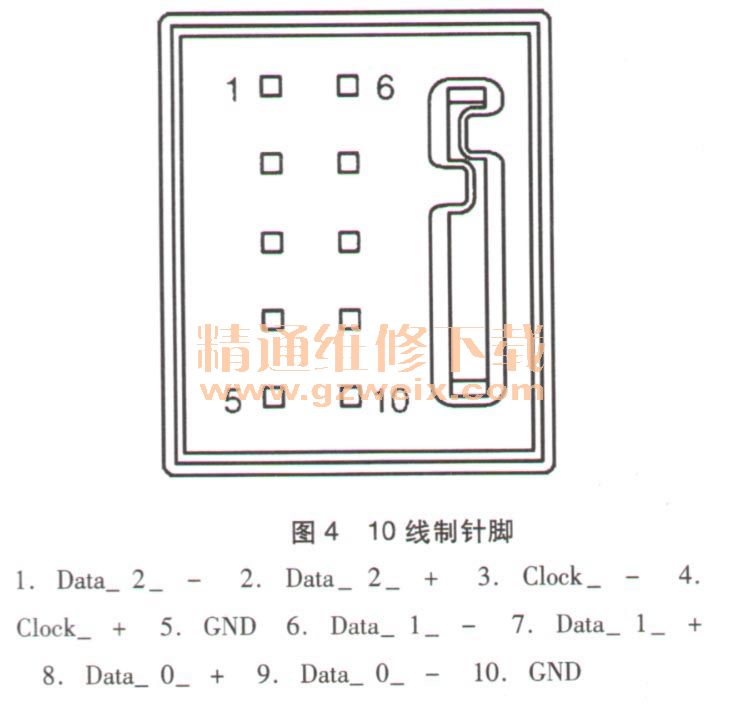

    10线制针脚注解，如图4所示。

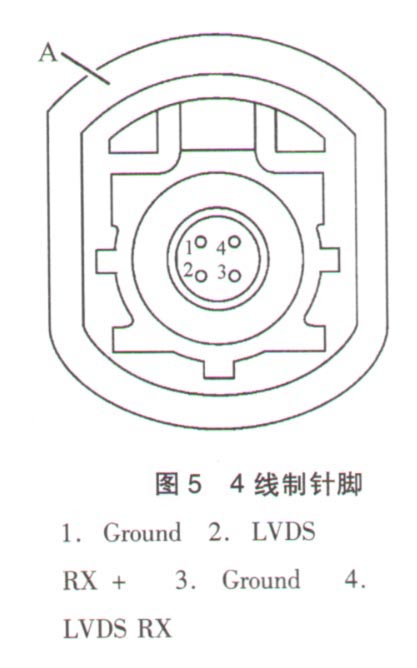

4线制针脚注解，如图5所示。

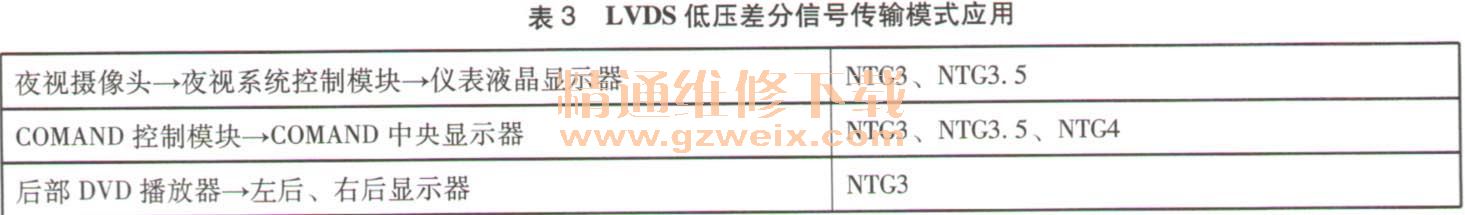

    采用LVDS （Low-Voltage Differential Signaling）低压差分信号传输模式的应用实例，如表3所示。

  6. Y/C视频信号传输方式

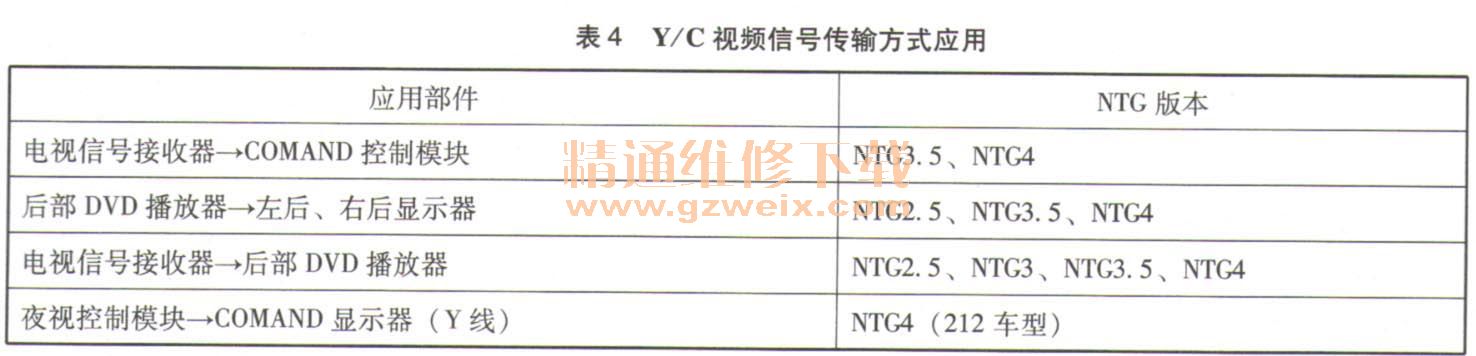

  Y/C视频信号通常采用两条线来传输，Y线传输灰度信号即亮度信号和同步信号，C线传输颜色信号。车载电视接收器与显示屏之间的视频信号传输通常采用此种格式。采用Y/C视频信号传输方式的应用实例，如表4所示。

    7. FBAS（CVBS）视频信5传输方式
    CVBS （Color、Video、Blanking Signal）是一种标准的视频传输格式，亮度信号“Y”、颜色信号“C”和同步信号的传输经由一根线来完成，外有屏蔽线。CVBS以模拟波形来传输数据。复合视频包含色差（色调和饱和度）和亮度（光亮）信息，并将它们同步在消隐脉冲中，用同一信号传输。复合视频中，色差和亮度信息的干涉是不可避免的，特别是在信号微弱的时候。
    FBAS为一种图像数据传输方式，成本低，图像失真较LVDS和Y/C信号传输方式有不同。FBAS信号传输需要具备两根线，一根屏蔽线和一根信号线。

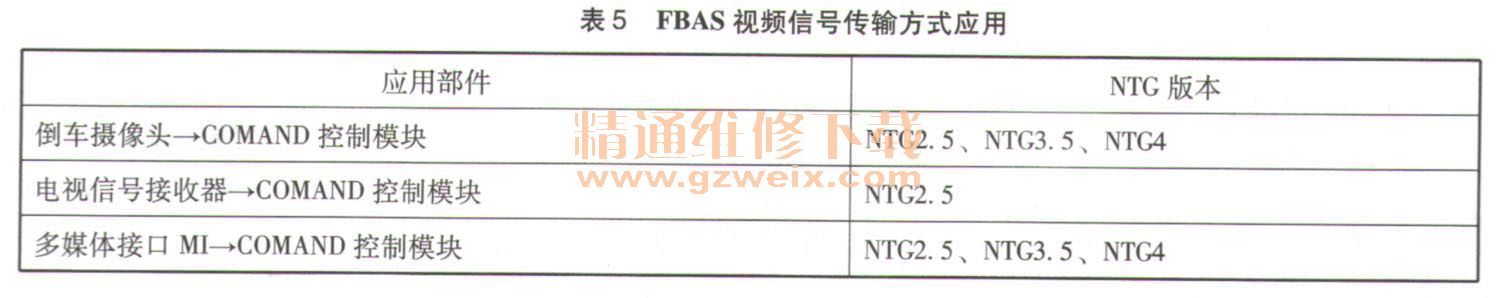

    采用FBAS视频信号传输方式的应用实例，如表5所示。
