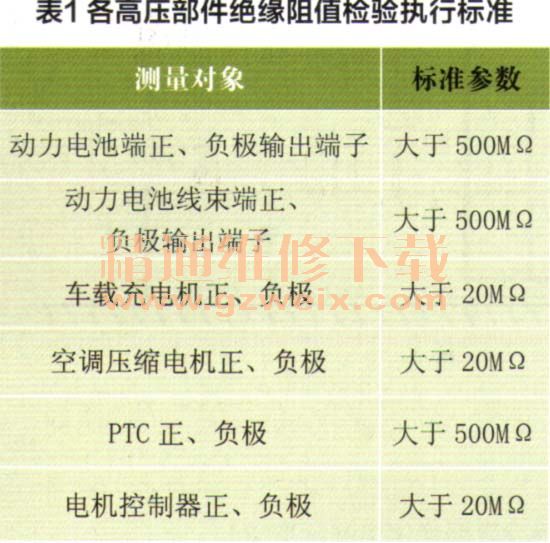

6．各高压部件及线束的绝缘性能检测。使用FLU KE 1587C型兆欧表测量各高压部件及线束的绝缘值时，首先使用放电器对正、负极端子进行放电（若无放电器，则需静置10分钟以上）。表1为各高压部件绝缘阻值检验执行标准。

    高压部件绝缘性能检测具体步骤如下。

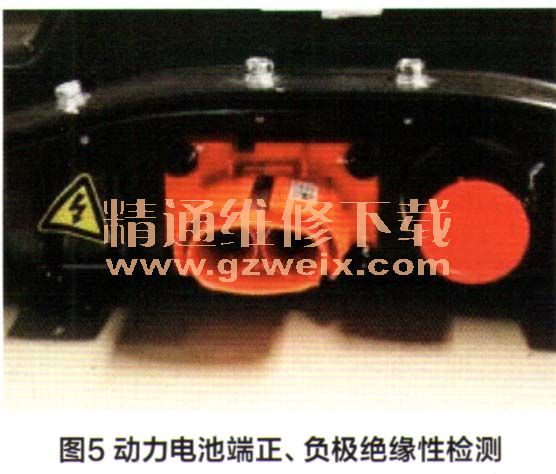

    （1）动力电池端正、负极绝缘性检测：黑表笔接于车身，红表笔逐个测量动力电池输出插座的正、负极（图5）。

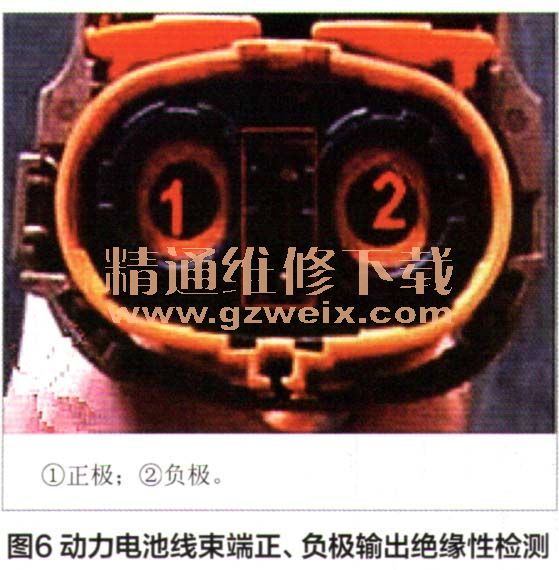

    （2）动力电池线束端正、负极输出绝缘性检测：黑表笔接于车身，红表笔逐个测量输出插头的正、负极（图6）。

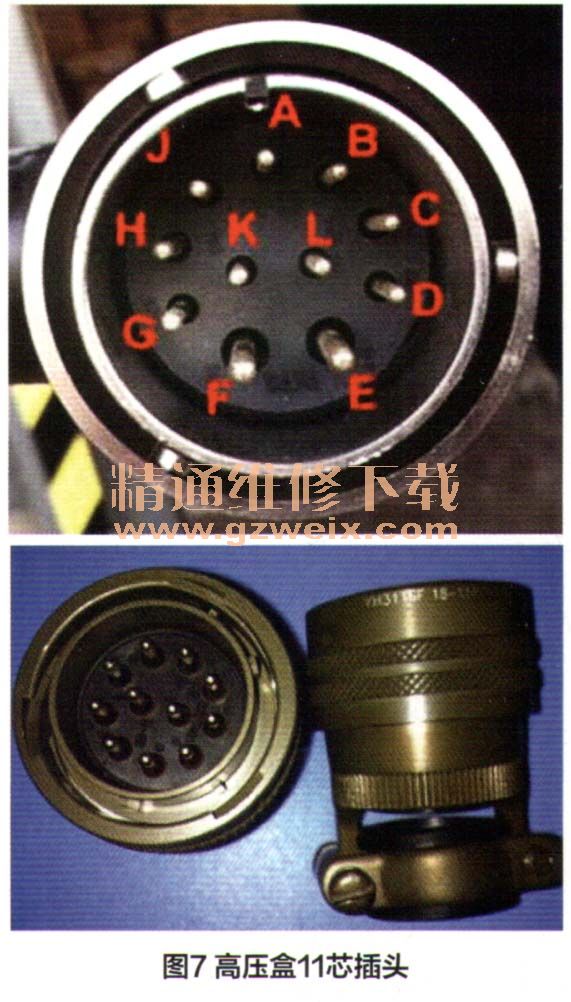

    （3）车载充电机正、负极绝缘性检测：黑表笔接于车身，红表笔逐个测量高压盒11芯插头的正（E）、负（F）极（图7）。
    （4）DC/DC正、负极绝缘性检测：黑表笔接于车身，红表笔逐个测量高压盒11芯插头的正（A）、负（G）极（图7）。

    （5）空调压缩电机正、负极绝缘性检测：黑表笔接于车身，红表笔逐个测量高压盒11芯插头的正（C）、负（H）极（图7）。
    （6）PTC正、负极绝缘性检测：黑表笔接于车身，红表笔逐个测量高压盒11芯插头（图7）的B极（正）、D极（A组负极）、J极（B组负极）。

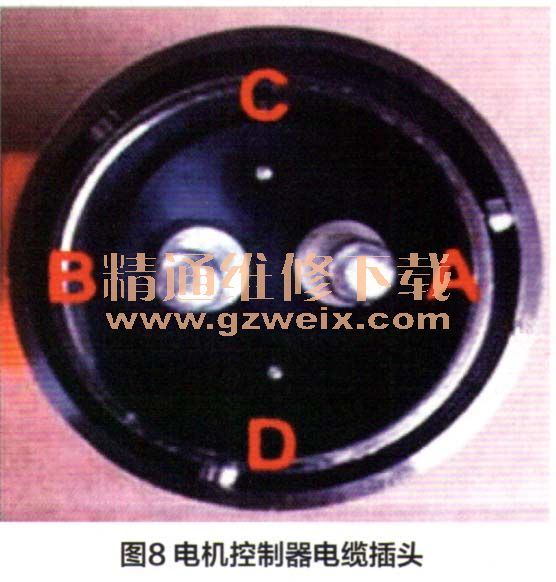

    （7）电机控制器正、负极绝缘性检测：黑表笔接于车身，红表笔逐个测量电机控制器电缆插头（图8）的正（B）、负极（A）。

    四、注意事项
    （1）测试前必须对兆欧表进行校零；
    （2）必须准确报出仪表显示的绝缘值，绝缘值的读取需要等待仪表数值稳定后方可报告，切勿贪图速度，敷衍了事。
    在维修电气设备和相关系统中，电气绝缘性能是一个很重要的指标，对于绝缘电阻检测不合格的部件，必须进行更换直至测试通过，否则不能进行下一步的维修与保养。
     相关资料：2015年北汽电动车EV200维修手册
