摘要：结合目前汽车售后服务的发展需求，设计一种多功能、可举升车辆、具备野外作业的电源、气源、可移动式维修车，具有灵活、方便、快捷的车辆维修及保养功能，为车主提供更加便利、规范、经济的品牌服务，为企业带来更广泛的服务范围。

    随着汽车保有量急速增加，汽车后市场前景可观。汽车售后服务市场越来越巨大，从正规的品牌汽车4S店、快修店，到综合性的修理厂，都存在着路面抢修、定点维修等类任务。抢修车辆多数为普通型面包车，功能单一，仅能装一些常用的故障诊断仪及工具，完成简单的维修任务，规范性较差，不具有品牌服务效应。因此设计一款功能齐全、服务理念新、安全、环保、高效的可移动式修理车，在未来会有很好的市场前景。

    1 维修车的整体设计
    1.1总体构成

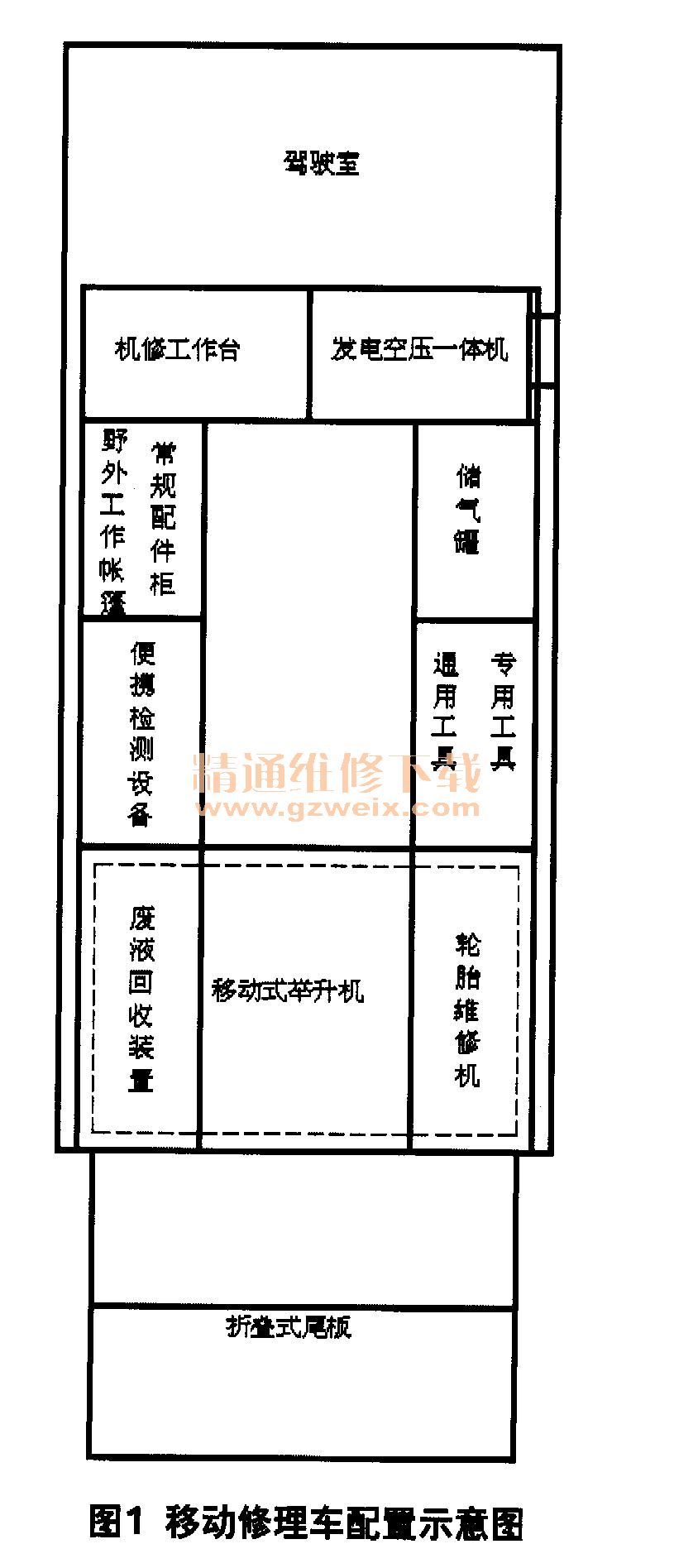

    移动式修理车根据选配可完成多功能模块设置，如图1所示。

    （1）发电功能模块。装备发电空压一体机，在夜晚拆修总成件时，可以给照明灯供电，为电动扳手供电用于拆卸螺栓等，以及给角磨机、砂轮机、台钻等设备供电，满足野外用电需求。
    （2）气源模块。配有60 L储气筒，可为气动工具提供干净的压缩气源，以及在补胎更换及修补作业时使用。
    （3）小功率用电电源转换模块。当用电设备总功率小于1.5 kw时，可选择电源转换模块输出电源，可以避免频繁启动发电空压一体机，此时可以使用手电钻、角磨机、台钻等简单电气设备。同时在此模式下有直流24、12 V电压输出，可以对故障车因蓄电池亏电造成无法启动而进行救援工作。
    （4）维修模块。服务车内安装3组工具柜，用于存放零配件、小总成件、标准件、维修工作服、常用机修工具以及补胎、保养等相对应的专用维修工具，便于完成多项维修任务。
    （5）电焊模块。配备焊机，支持4 mm直径焊条的焊补作业。
    （6）车辆举升模块。配备移动式举升机，利用液压尾板装置可辅助将举升机移至地面，将整车举升进行相关作业，成为名符其实的移动维修站。
    （7）封闭作业模块。配备野外帐篷，可将要维修的车辆行驶进帐篷进行作业，减少外界恶劣天气的干扰。
    （8）清洁模块。配备废液回收装置将废旧油液统一回收，同时可配有清洁水，方便维修操作后的清洗以及对车辆脏污进行清洁工作，可配合气源一同使用。
