奔驰交通标志辅助功能介绍

来源：汽车维修与保养作者：佚名 2018-03-05 10:11:39

四、系统原理

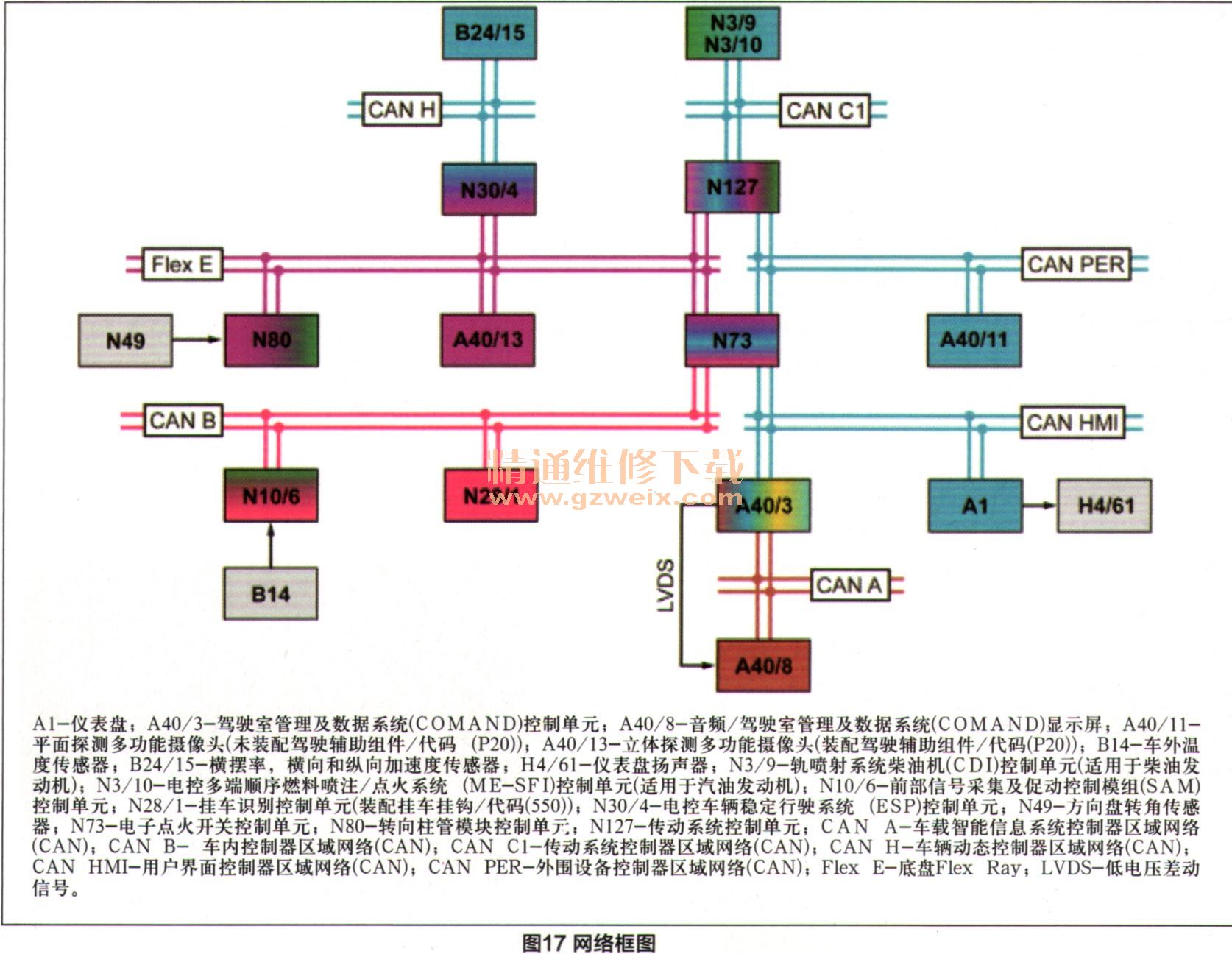

整个系统可通过网络框图来加深理解，如图17所示：CAN总线具有双向性，即能传输又能接收信息。N73作为中央网关构成了Flex ray与CAN B的数据接口，不同CAN网络之间的通信需要借助N73来完成，即N73确定信号优先权和转换为CAN信号类型。箭头指向代表信号的传输方向或控制方向，如：多功能摄像头评估各方信号确定要给予驾驶员提示时，此提示图像形成后便由A40/13发出经过Flex ray后通过N73走CAN-HMI到A40/3，最后通过LVDS视频线传送至A40/8显示。另外，导航数据用于对多功能摄像头记录的物体进行合理性检查，也用于在车辆驶入多建筑物区域时淡出显示的限速。此过程在框图中的通信路：A40/3通过CAN-HMI、N73、底盘Flex Ray将导航数据传送至A40/13读取。
