转向柱锁通过安全螺栓与转向柱相连，所以无法单独更换。该部件是防盗器的组件，更换后必须与防盗系统进行适配。

    (4)使用和启动授权按键E408（选配） START（启动）按键有两个挡位，第一个挡位是接通点火开关，第二个挡位是启动发动机。当自动变速器的变速杆处于P位或N位时，按下“STOP”按键就会关闭点火开关。如果按下该按键时间超过2s，那么S触点就被切断。所有信号均可通过使用和启动授权控制单元的测量数据块来进行诊断。

(5)高级钥匙（Advanced Key）功能 如果车钥匙处于中央门锁的识别范围内，那么就可以将手放到门把手上来打开车门，或按下车门外把手上的中央门锁按键来锁上车门。如果在锁车门过程中，车内还有其他钥匙，那么用这些钥匙就无法启动汽车。

    (6)驾驶员识别控制单元J589 驾驶员识别控制单元用于实现一种舒适系统功能，即驾驶员可借助于这个舒适系统功能来给车上不同的系统设定不同的参数。该控制单元可以存储同一辆车的4个不同使用者的相应的设定内容。

    驾驶员控制单元位于中央副仪表板上，自动变速器的变速杆旁。使用和启动授权按键E408与驾驶员识别控制单元构成一个整体。在这个按键内有传感器薄膜，该薄膜是通电的，它可以感知手指的接触。

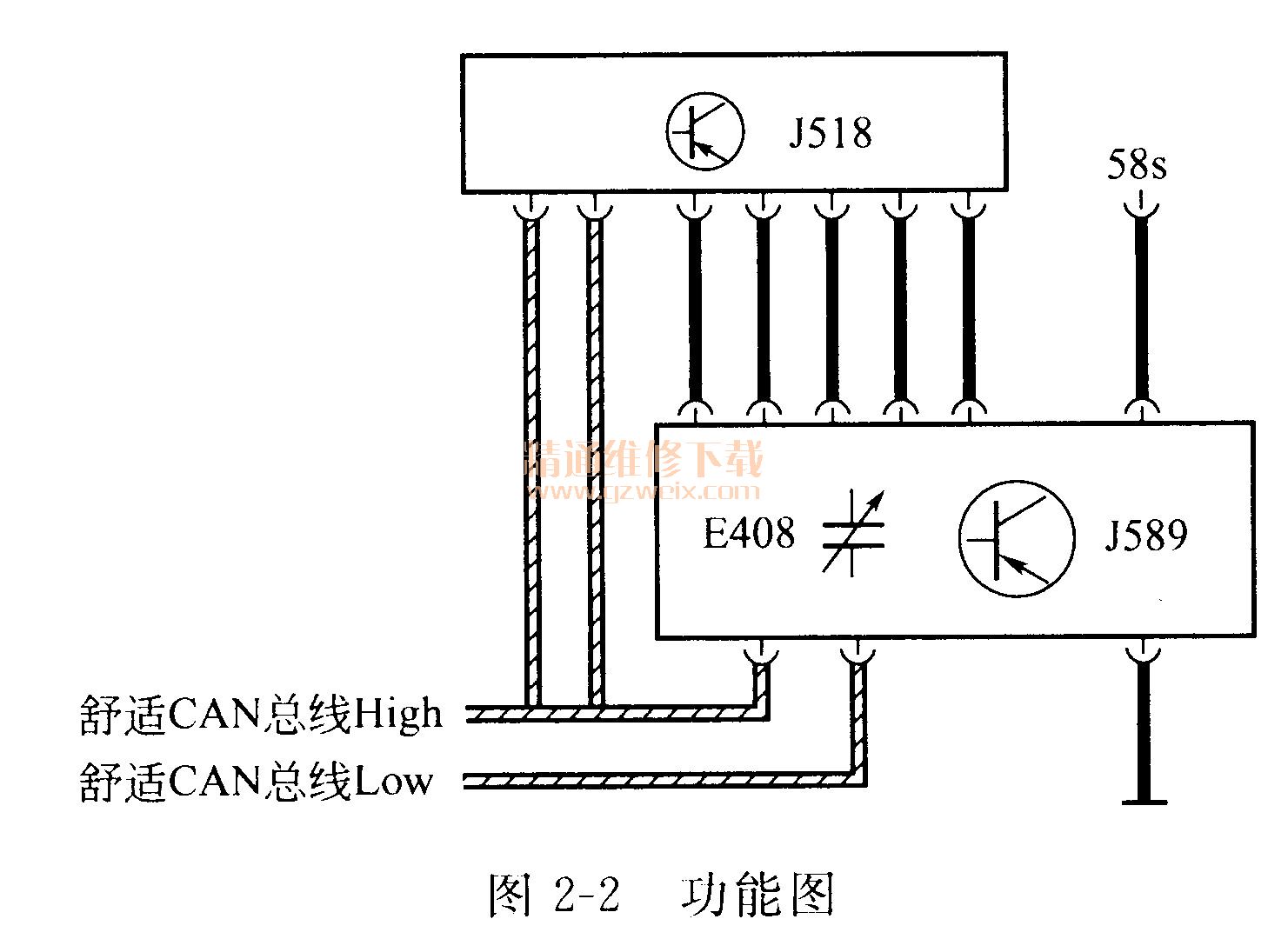

    按下使用和启动授权按键时，传感器薄膜就会读取指纹信号。当识别出相应的使用者信号后，如果此时接线柱S是接通的，那么驾驶员识别控制单元会将使用者的ID发送到舒适CAN总线上，如图2-2所示。

    (7)指纹识别功能 指纹识别功能就是将指纹与存储在驾驶员识别控制单元内的指纹进行对比。指纹识别的基本原理是：每个人的指纹都与其他人的指纹不同，它有自己的特殊之处，这与该指纹是否是同一个手指无关。

    在进行指纹对比时，手指上至少80％面积上的指纹应是相同的。为了保证识别的准确性，“START”按键的设计可保证使用者的手指总是差不多放在同一位置上。当无法识别指纹时，组合仪表显示屏上会有“无法识别使用者”的信息。

    指纹识别的过程如下：首先通过“START”按键内的电容传感器记录下驾驶者的指纹，然后生成灰阶图。该图像信号（图像数据）送到驾驶员识别单元内进行处理，经过指纹特点过滤，识别出特点区（细节）。这些细节之处通过复杂的网格线连到一起，这样细节之间的指纹线倾斜角度、间距、指纹线数量以及细节的类型就被存储起来。驾驶员识别单元将这些特点与档案里的内容（已经适配的手指）进行对比，在准确识别出指纹图像后，驾驶员识别控制单元就将使用者的ID发送到舒适CAN总线上。在成功识别出指纹后，MMI多功能显示屏上会显示出使用者的名字。

    (8)使用者指纹的适配 通过MMI上的CAR菜单可以进行新使用者指纹的适配，最多可适配4个使用者，每个使用者可适配5个手指。适配方法如下：用中等力量（小于12N）将手指连续3次放到传感器上，这样手指的适配就完成了。第I次手指要放在“START”按键的正中间，第2次手指向左偏2mm，第3次再向右偏2mm。根据图像的情况，有可能还需要其他指纹，这时在MMI显示屏上会有提示内容。要想识别出某个使用者，必须读出并存储3个图像。为了避免出现识别不出来的情况，最好将两个或两个以上的手指进行适配。

    (9)发动机控制单元 发动机控制单元是防盗系统的组件之一，所以更换后必须进行在线适配。

    (10)车钥匙 车钥匙上有一把带防盗送码器的机械钥匙，它只用于插入锁内（车门和行李厢盖）。脉冲转发功能已经集成在电子装置内，因此即使钥匙内的电池没电也不影响其功能。最多可匹配8把钥匙。

    对于第四代防盗器的车钥匙，其机械和电子部分在出厂时已经与其所属的汽车进行了预编码，因此可订购钥匙，并且钥匙只能与该车匹配。

    (11)第四代防盗系统的适配 在工作状态下，所有防盗系统的功能菜单都采用菜单引导的方式通过“引导性故障查询”菜单来完成。各种功能因车辆不同而异。因此，“其他车辆”选项不可使用。如果对方向盘锁执行元件、进入和启动许可控制器单元中的一个或多个进行适配，则发动机在5 min内无法启动，且第1把钥匙为新钥匙的钥匙组合。
