加装说明:ML车型加装踏板照明适合的车型为166.0##或者166.1##,但是166.074除外,如图1所示。
加装步骤:为了加装的需要,首先我们要拆下一些部件,为加装做准备。
1.拆下左侧和右侧后备箱饰板。
2.拆下右后座椅的坐垫。
3.拆下左侧和右侧踏板。
(1)拆下膨胀铆钉,如图2所示。
(2)松开踏脚板镶板底部。
注意:通过拉动踏脚板镶板底部,松开锁正卡,如图3所示。
(3)打开车门:
(4)用撬板,松开护盖。
(5)松开踏脚板镶板顶部。
注意:通过拉动踏脚板镶板顶部,松开锁止。
(6)将螺母从车辆千斤顶支撑点上松开,如图4所示。
(7)拆下千斤顶支撑点。
(8)松开螺母。
注意:仅需松开踏脚板镶板底部上的螺母。
(9)拆万踏脚板基础底架。
4.拆下后翼子板中的左侧和右侧翼子板内衬板。
5.将LED照明灯安装到左侧和右侧踏板饰板中。
注意:此处所述LED照明灯的安装以车辆左侧踏板照明的安装为例。车辆右侧的踏板照明安装与此相同。
(1)将踏板饰板安装到踏板基础底架上如 图5所示。
注意:在踏板基础底架上钻孔前必须先安装踏板饰板,这样就可以同时在踏板饰板和踏板基础底架仁钻孔,同时可以确保钻孔完全对齐。

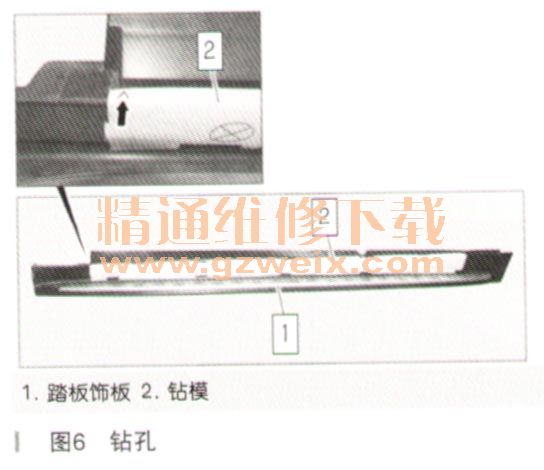

(2)切掉钻模,如图6所示。
注意:钻模包含在交付范围内。
(3)定位钻模,使标记(箭头)位于踏板饰板边缘。
(4)使用胶带,将钻模固定就位。
汪意:检查钻模是否在一条直线上。
(5)在踏板饰板上钻真径为25.5 mm的孔(箭头),如图7所示。
注意:钻通踏板饰板和踏板基础底架。
(6)将踏板基础底架从踏板饰板上拆下。

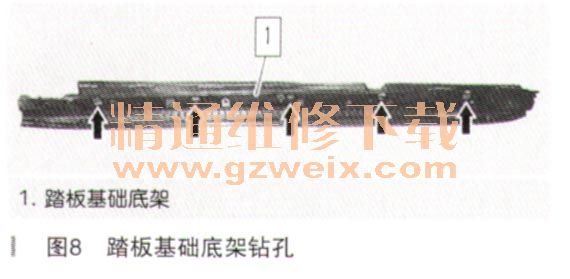

(7)在踏板基础底架上钻直径35mm的通孔(箭头),如图8所示。
(8)将LED照明灯插入踏板饰板并对齐,如图9所示。
(9)从后部将夹圈置于LED照明灯上。
注意:只能将夹圈安装在LED照明灯上的同一位置。
