奔驰轿车加装踏板照明
来源:汽车维修技师  作者:佚名  2015-04-21 07:59:00


    (12)将额定熔断电流5A的保险丝插入黄色保险丝座上。
    (13)将跨接器插入后部保险丝盒处的捅槽“i”。
    注意:插槽“i”带标签。

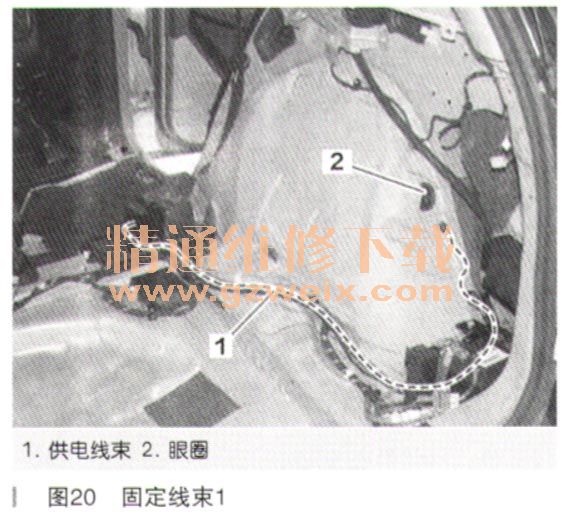

(14)将供电线束的右侧线路分支线从控制单元铺设至轮罩并使用电缆扎带固定到位,如图20所示。

    注意:右侧线路分支线是供电线束中较短的线路分支线。
    (15)拆下眼圈。

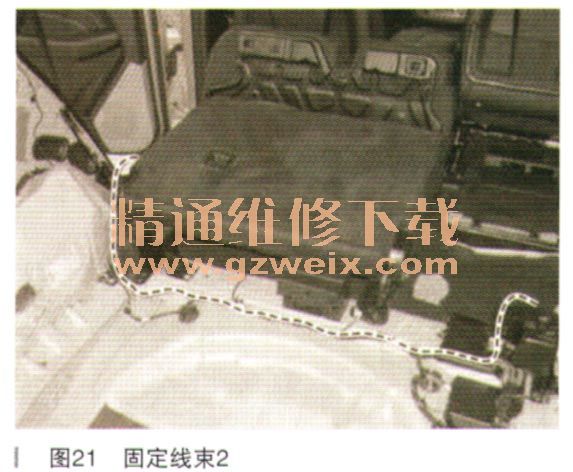

    (16)将供电线束的左侧线路分支线从控制单元铺设至左后车门开口并使用电缆扎带固定到位,如图21所示。

    左侧线路分支线是供电线束中较长的线路分支线。

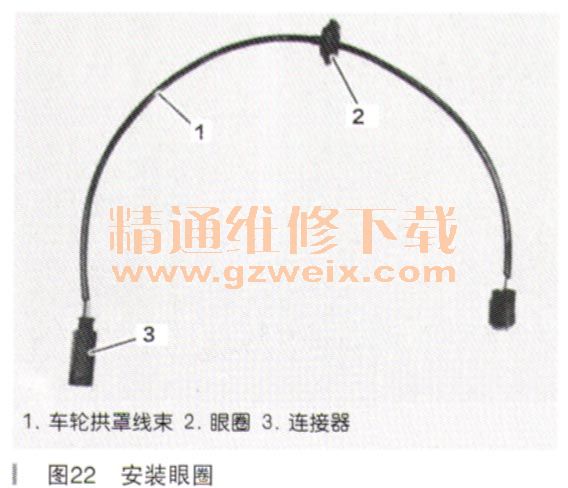

    (17)将眼圈安装到用于左侧车轮拱罩的线束上,如图22所示。

    注意:遵照图示的安装位置。
    (18)将黑色2针连接器安装到用于左侧车轮拱罩的线束上。
    注意:触点空腔接入分配,触点空腔1为白色线;触点空腔2为黑色线。

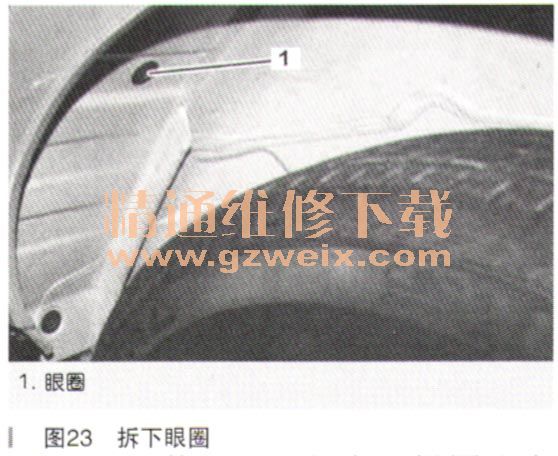

    (19)将眼圈从左后车轮拱罩上拆下,如图23所示。

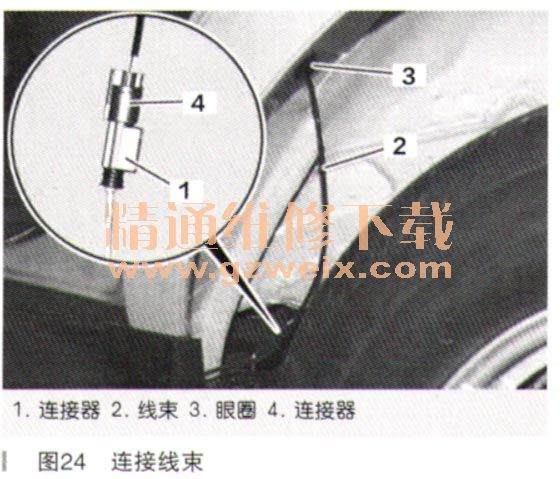

    (20)将用于左侧车轮拱罩线束的黑色2针连接器连接至用于发光二极管(LED)照明灯线束的黑色2针连接器,如图24所示。

    (21)将用于左侧车轮拱罩的线束从车轮拱罩上的通道内穿过,然后使用眼圈进行密封。
    (22)分开护盖。
    (23)在覆盖物上切出约1.5cm的切口。
    注意:覆盖物上的切口必须足够大以使黑色2针连接器可以穿过。
    (24)安装护盖。

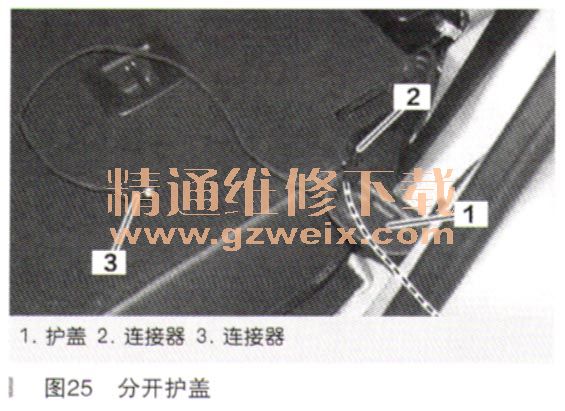

    (25)将用于左侧车轮拱罩的线束的黑色2针连接器连接至黑色2针连接器,如图25所示。

    注意:黑色2针连接器位于供电线束的左侧线路分支线上。
    (26)使用毛毡胶带包裹黑色2针连接器和黑色2针连接器。

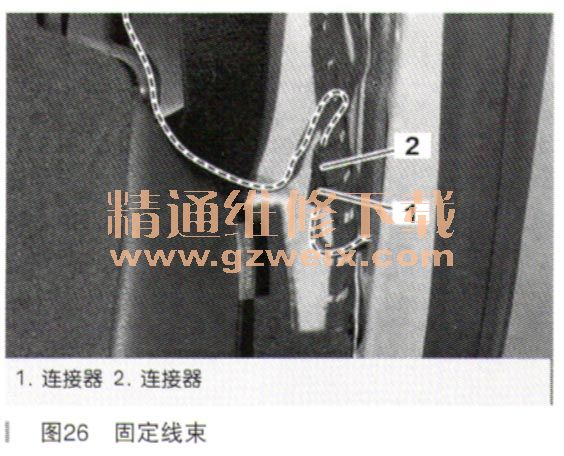

    (27)使用电缆胶带将黑色2针连接器固定在车辆线束上,如图26所示。

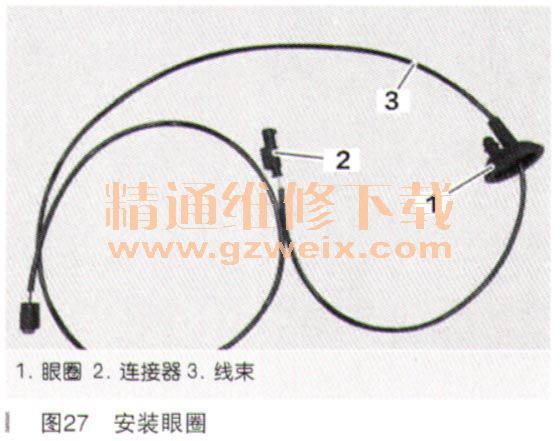

    (28)将眼圈安装到用于右侧车轮拱罩的线束上,如图27所示。

    注意:遵照图示的安装位置。
    (29)将黑色2针连接器安装到用于右侧车轮拱罩的线束上。
    注意:角虫点空腔接入分配,触点空腔1为白色线;触点空腔2为黑色线。

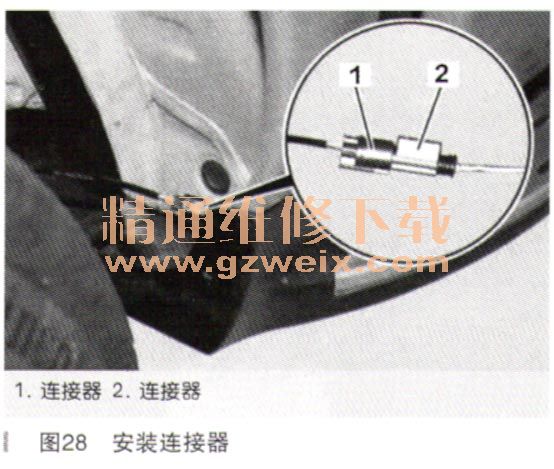

(30)将用于右侧车轮拱罩的线束的黑色2针连接器连接至用于发光二极管(LED)照明灯的线束的黑色2针连接器,如图28所示。

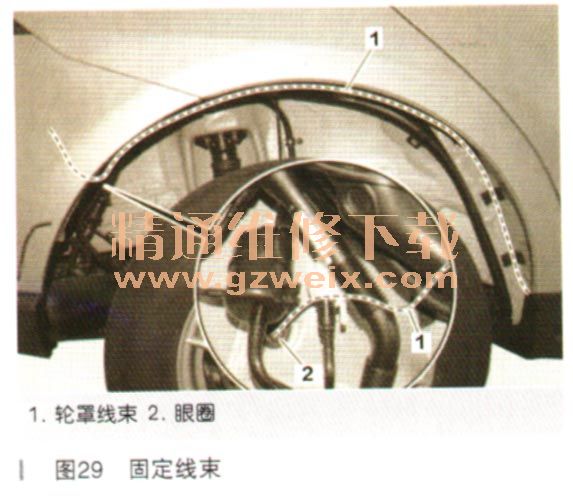

    (31)如图29所示,将用于右侧车轮拱罩的线束铺设至车轮拱罩上的通道处并使用毛毡胶带固定到位。

    注意:将用于右侧车轮拱罩的线束铺设至燃油箱加注管和通风管的下方。
    (32)将用于右侧车轮拱罩的线束从车轮拱罩上的通道内穿过,然后使用眼圈进行密封。
    (33)使用密封剂对眼圈进行进一步密封。

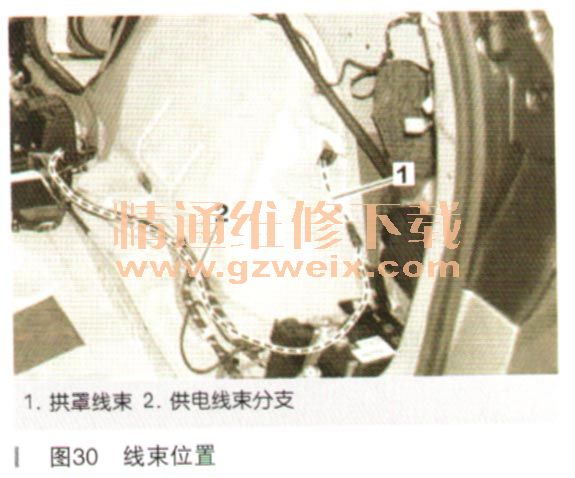

    (34)将用于右侧车轮拱罩的线束连接至供电线束的右侧线路分支线,如图30所示。

    7.安装剩余零部件。
    加装功能测试:对踏板照明进行功能测试,踏板照明必须与车内照明同时开启,并在发动机启动时再次熄灭。能够达到这样的功能说明加装工作顺利完全结束了。
