奔驰轿车加装踏板照明
来源:汽车维修技师  作者:佚名  2015-04-21 07:59:00


    (10)顺时针转动夹圈,直到踏板饰板中的LED照明灯固定就位。
    (11)检查LED照明灯的安装位置。
    注意:如有必要,从后部小心均匀地滑动LED照明灯进行对齐操作。

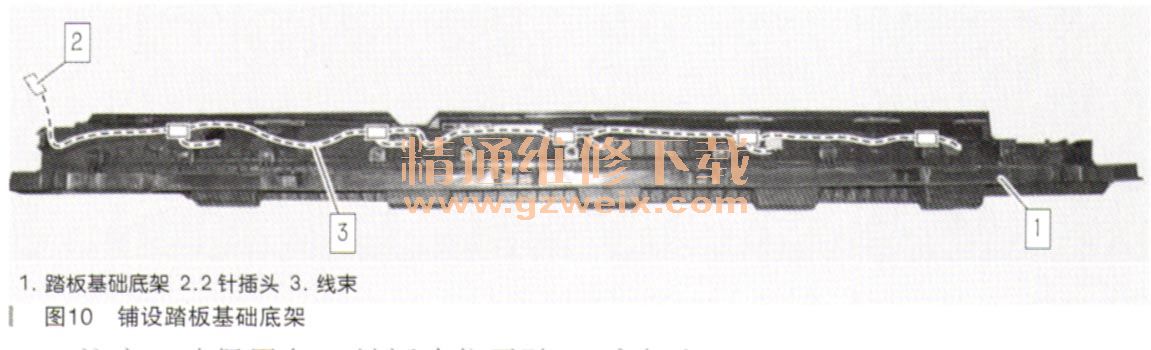

    (12)如图10所示,将LED照明灯线束铺设到踏板基础底架,然后使用其中的支架和毛毡胶带固定就位。

    注意:确保黑色2针插头位于踏板基础底架的后端。
    用于连接LED照明灯的黑色2针连接器必须从外侧穿过之前钻制的两个孔。
    (13)安装踏板基础底架。
    注意:确保黑色2针插头位于踏板基础底架的后端。用于连接LED照明灯的黑色2针连接器必须从外侧穿过之前钻制的两个孔。
    (14)将踏板饰板置于踏板基础底架上。
    注意:如有必要,使用合适的方形木材垫在踏板基础底架下。

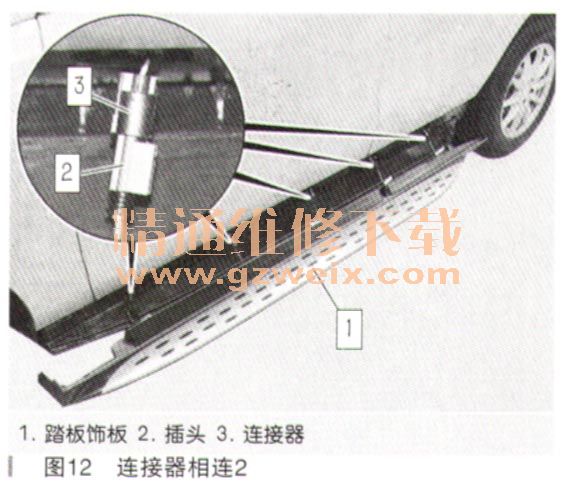

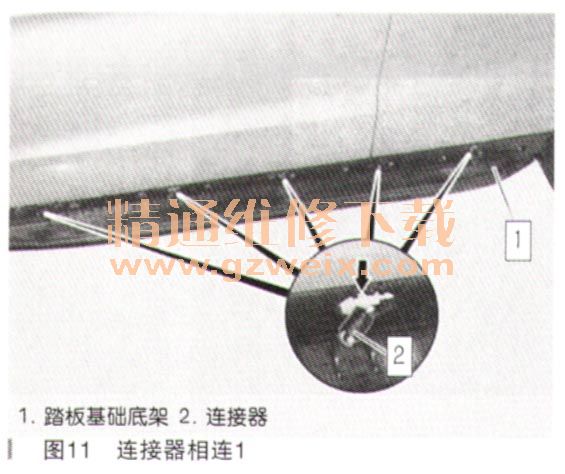

    (15)将黑色2针连接器与LED照明灯的黑色2针插头相连,如图11、图12所示。



    (16)用毛毡胶带缠绕组装的连接器。
    (17)将组装的连接器插入之前在踏板基础底架上钻制的孔中。
    (18)安装踏板饰板。
    注意:确保将组装的连接器插入之前在踏板基础底架上钻制的孔中。

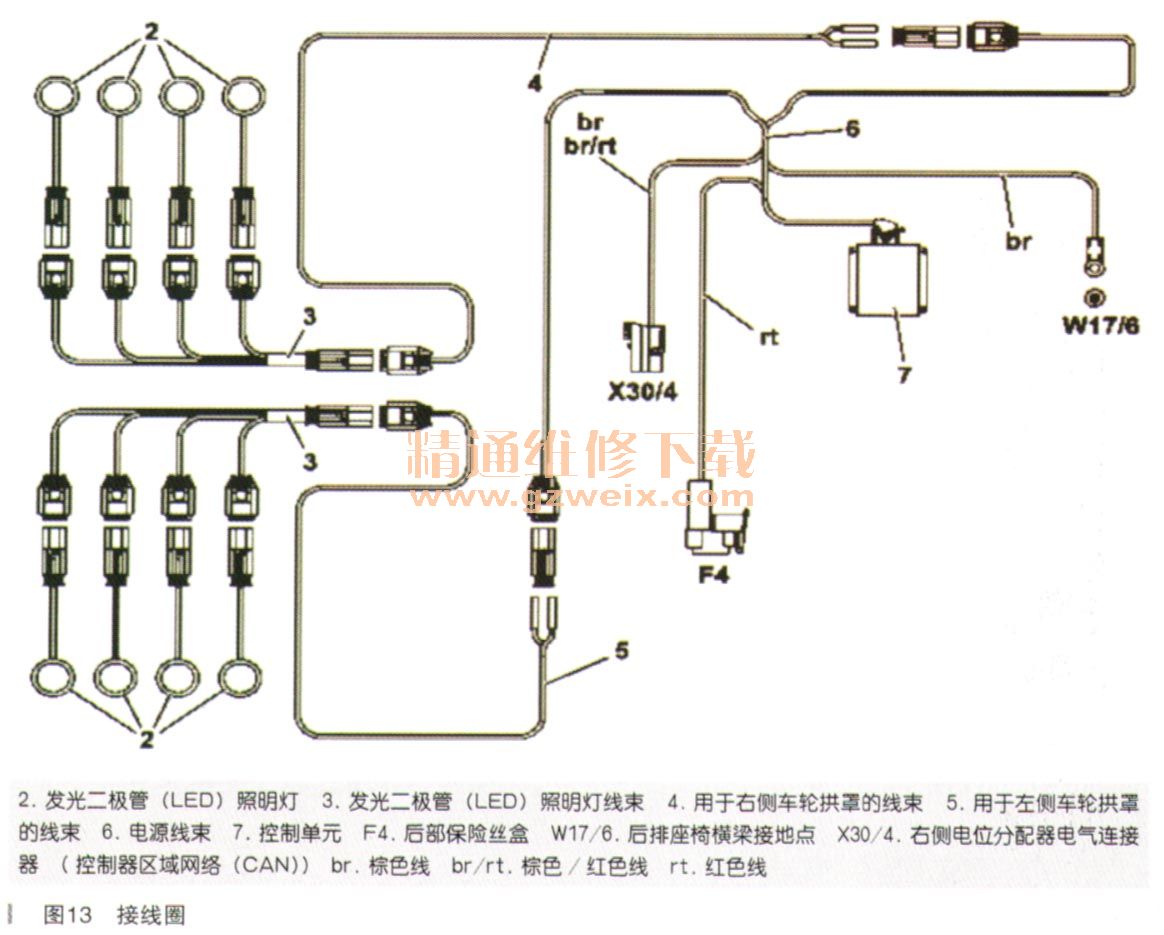

    6.加装车轮拱罩LED照明灯的线束并连接LED照明灯线束。接线图如图13所示。

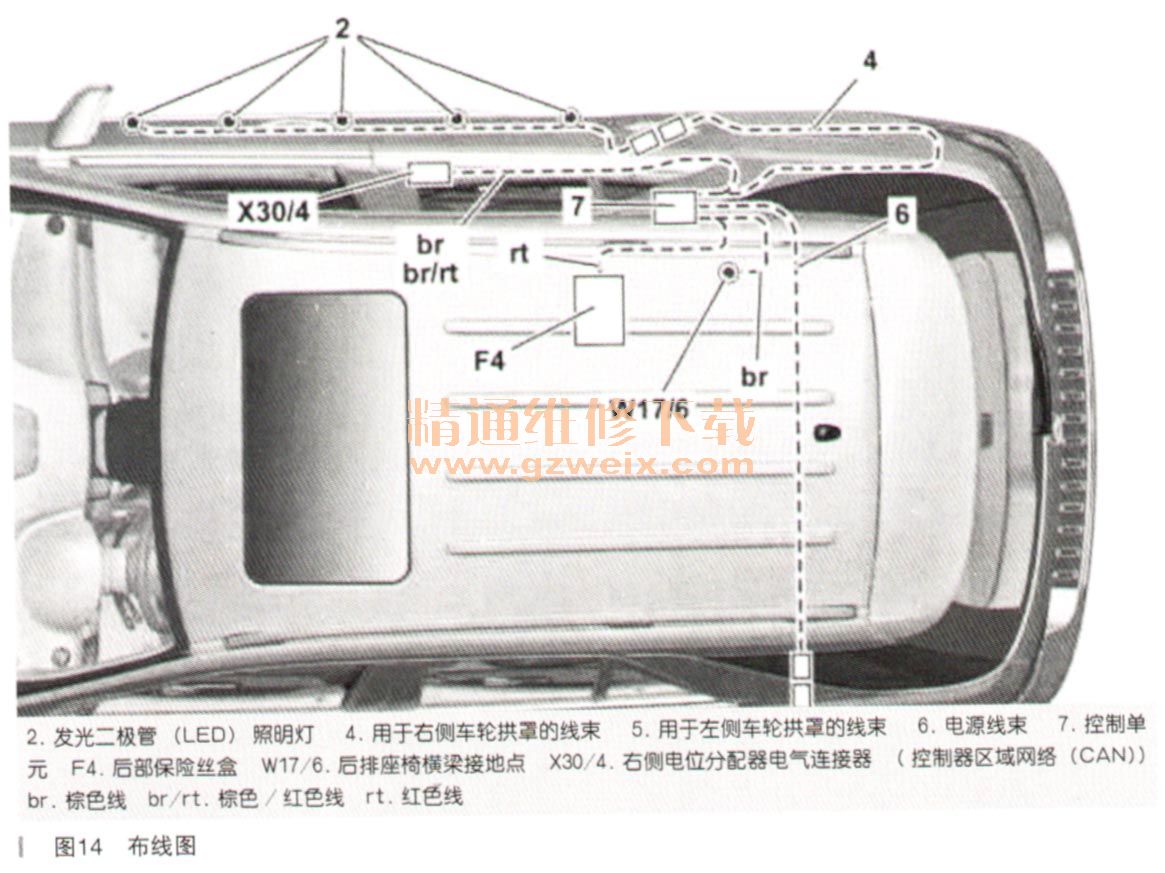

    布线图,如图14所示。

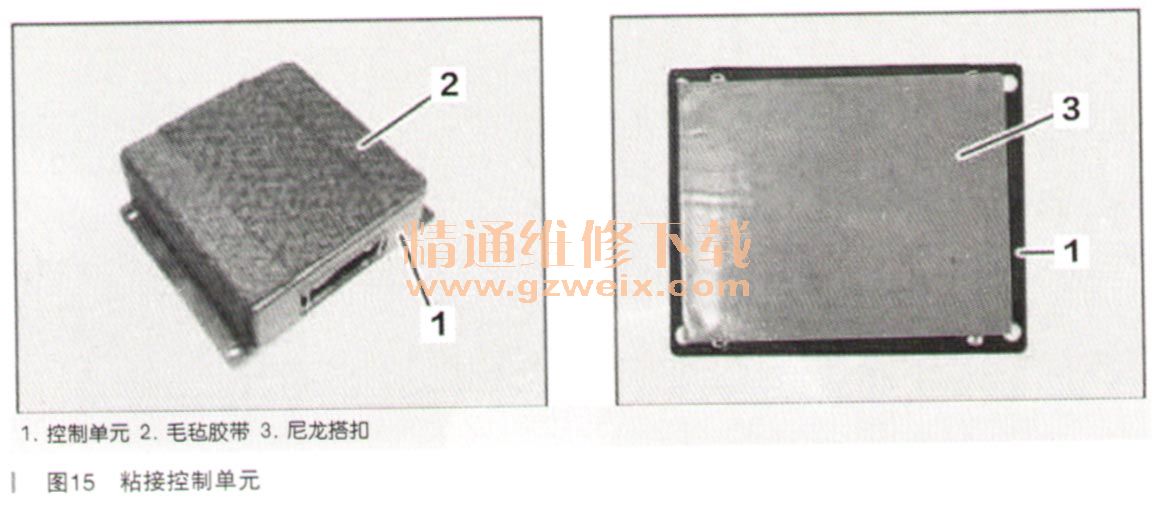

    (1)将尼龙搭扣粘接在控制单元上,如图15所示。

    (2)将毛毡胶带粘接在控制单元上。
    (3)将供电线束的黑色18针连接器连接至控制单元。
    (4)使用尼龙搭扣将控制单元粘接在后排座椅下面的横梁上。
    (5)将电缆管道分开并抬起。

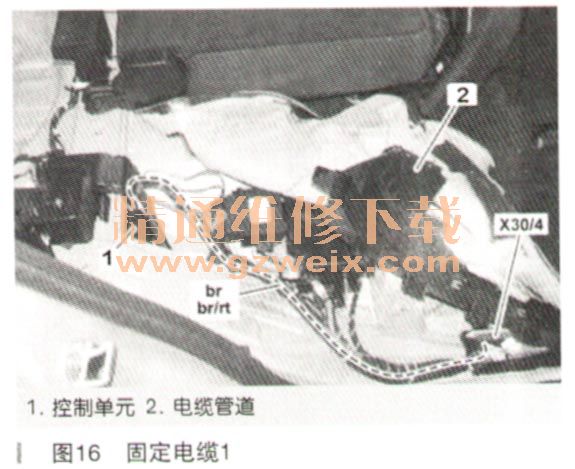

    (6)将供电线束的双绞棕色线和棕色/红色线从控制单元铺设至右侧电位分配器(CAN)电气连接器( X30/4 ),并使用电缆扎带固定到位,如图16所示。

    (7)将双绞棕色线和棕色/红色线的黑色2针连接器连接至右侧电位分配器(CAN)电气连接器(X30/4)。

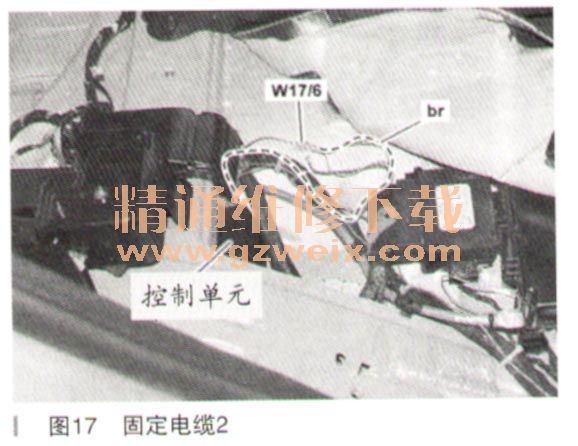

    (8)将供电线束的棕色线从控制单元铺设至后排座椅横梁接地点(W17/6),并使用电缆扎带固定到位,如图17所示。

    (9)将供电线束的棕色线连接至后排座椅横梁接地点(W17/6)。

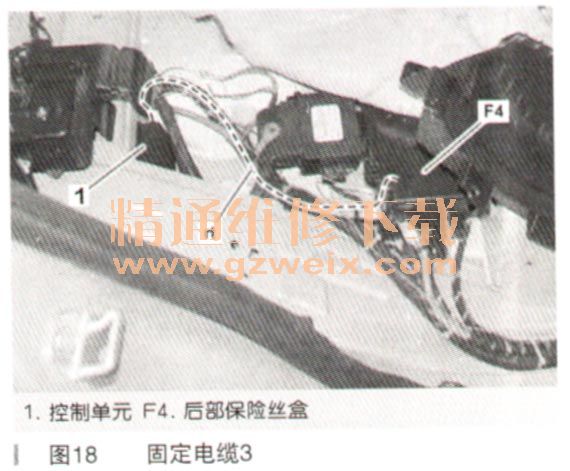

    (10)将供电线束的红色线从控制单元铺设至后部保险丝盒并使用电缆扎带固定到位,如图18所示。

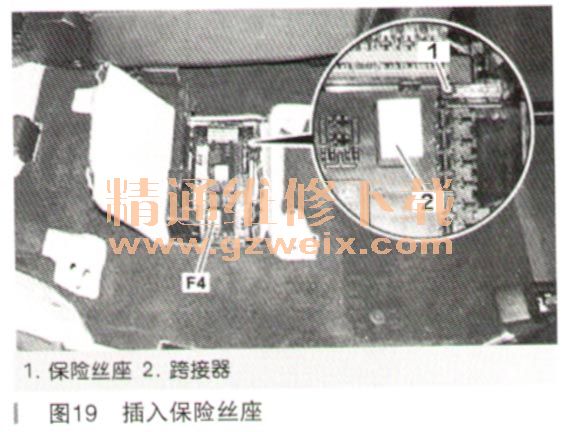

    (11)将红色线的黄色保险丝座插入后部保险丝盒处的插槽“123”,如图19所示。

    注意:插槽“123”带标签。

上一页  [1] [2] [3]  下一页
