加装说明：本加装只适合加装在GLK车型204.9## 1＃始自7/31/12的2013款，此加装说明介绍了不带媒体接口／代码（518）车辆的布线图和装配媒体接口／代码（518）的车辆的布线图。

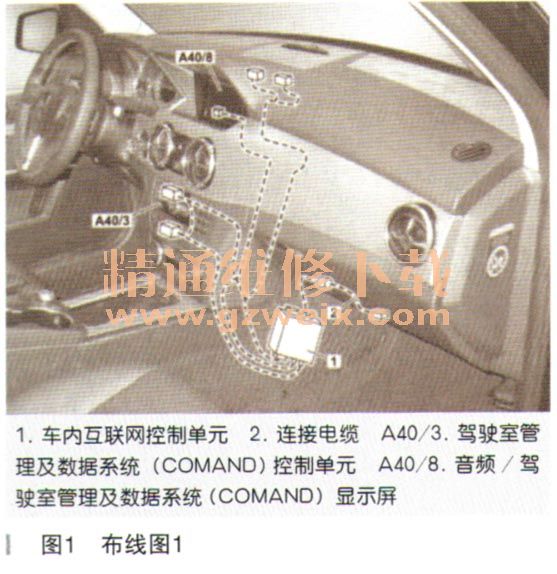

不带媒体接口／代码（518）的车辆的布线图，如图1所示。
装配媒体接口／代码（518）的车辆的布线图，如图2所示。
加装步骤：
1．拆下手套箱。
2．拆下前排乘客座椅导轨上的螺钉／螺栓。
3．将车门槛从前排乘客侧脚坑上拆下。
4．分离A柱饰板区域内的护边和前排乘客侧脚坑内的车门槛。
5拆下前排乘客侧脚坑中的A柱上的镶板。
6．拆下右前底板覆盖物。
7．拆下驾驶室管理及数据系统（COMAND）控制单元（A403）。
8．拆下音频／驾驶室管理及数据系统（CONIAND）显示屏（A408 ）。

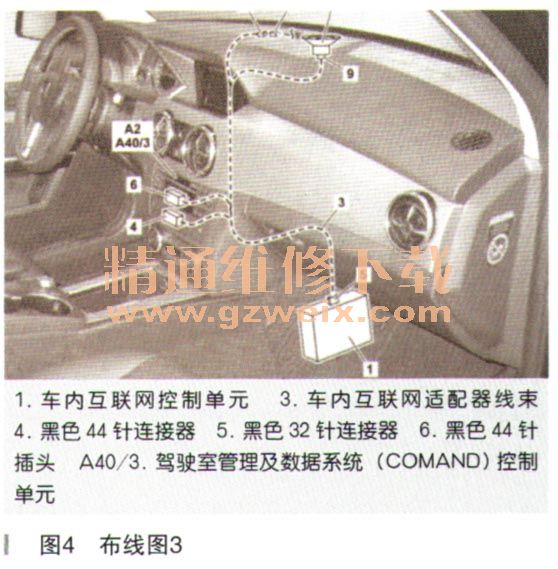

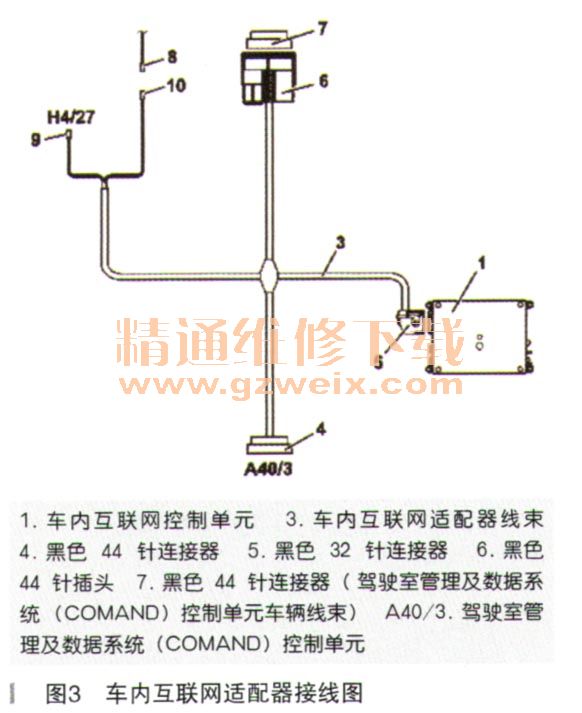

9．加装车内互联网适配器线束，接线图如图3、图4所示。

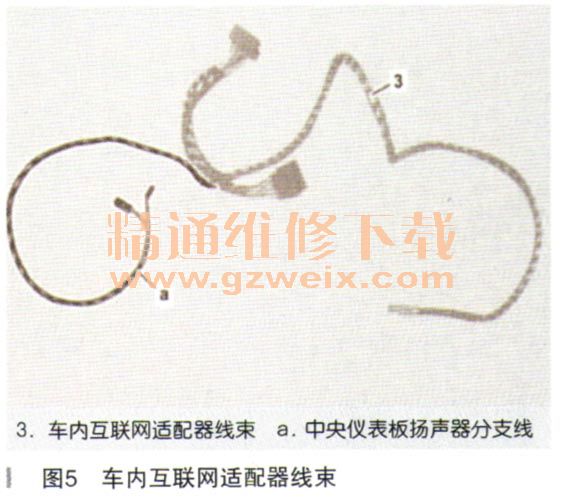

（1）用毛毡胶带缠绕车内互联网适配器线束的中央仪表板扬声器的分支线并捆扎，如图5所示。
不再需要中央仪表板扬声器的分支线。
（2）将车内互联网适配器线束的黑色44针插头（6）与车辆线束的黑色44针连接器（7）相连。
（3）将用于光缆（11）的黑色2针连接器从黑色44针连接器（7）上拆下，然后安装在黑色44针连接器 （4）上，如图6所示。
仅限在装配以下代码的车辆上：
·媒体接口／代码（518）
·数字广播／代码（537）
·SIRIUS卫星广播／代码（536）
