12.加装车内互联网控制单元。

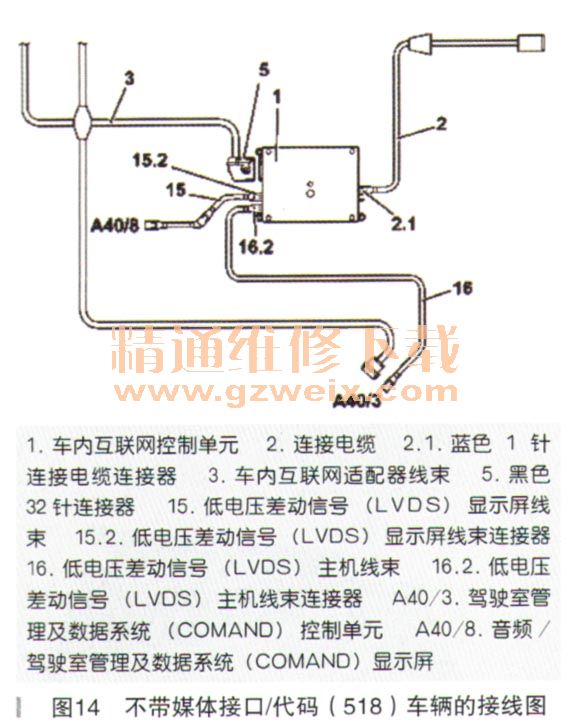

不带媒体接口/代码(518)车辆的接线图,如图14所示。

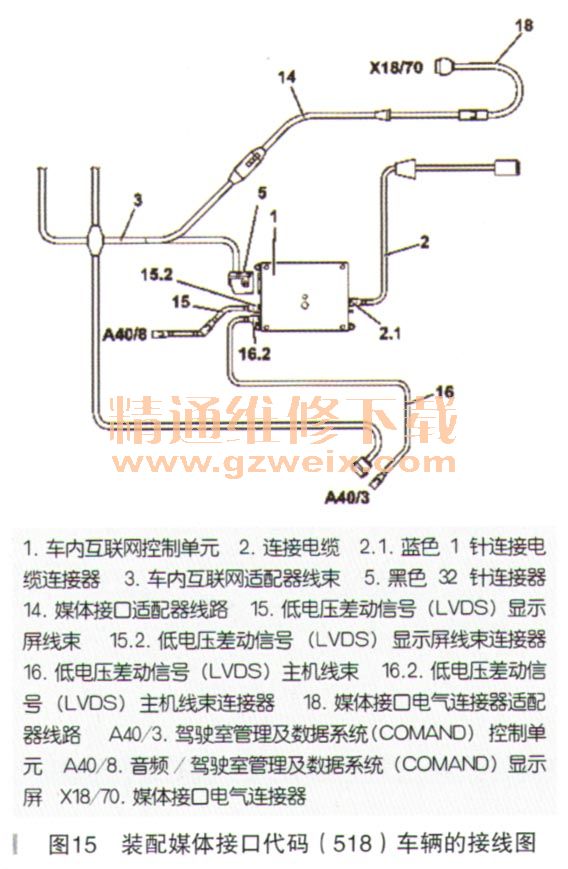

装配媒体接口/代码(518)车辆的接线图,如图15所示。

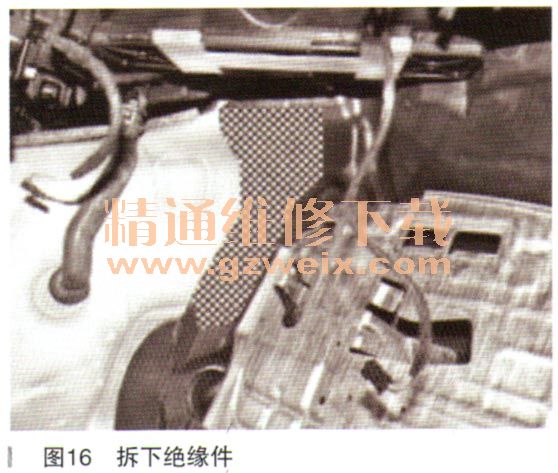

(1)拆下阴影区域内前排乘客侧脚坑中的橡胶绝缘件,如图16所示。

(2)将双面胶带(17)薪合到车内互联网控制单元(1)的后侧。

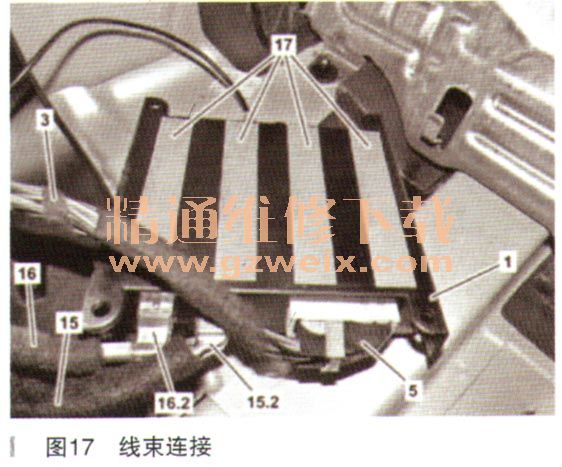

(3)如图17所示,将车内互联网适配器线束(3)的黑色犯针连接器(5),低电压差动信号(LVDS)显示屏线束(15)的低电压差动信号(LS)显示屏线束连接器(15.2)和低电压差动信号(LVDS)主机线束(16)的低电压差动信号(LVDS)主机线束连接器(16.2)与车内互联网控制单元(1)相连。
(4)将连接电缆(2)的蓝色1针连接电缆连接器(2.1)与车内互联网控制单元(1)相连。

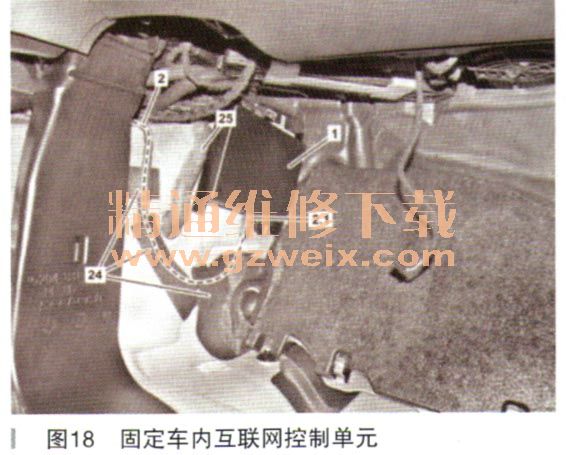

(5)如图18所示,拔开双面胶带的载体薄片并将车内互联网控制单元(1)合到传动轴坑道上。不要同时按压空调壳体的冷凝水排放软管(25),否则将无法确保空调系统的冷凝液出口。

(6)将车内互联网控制单元(1)的连接管道多出的部分固定下来并使用毛毡带(24)紧固到位。

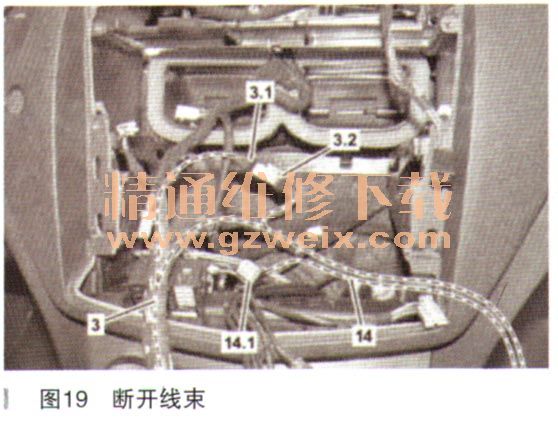

(7)装配媒体接口/代码(518)断开车内互联网适配器线束(3)的白色4针连接器(3.1)和白色4针插头(3.2),如图19所示。

(8)装配媒休接口/代码(518)将白色4针连接器(3.1)与媒体接口适配器线路(14)的白色4针插头(14.1)相连。

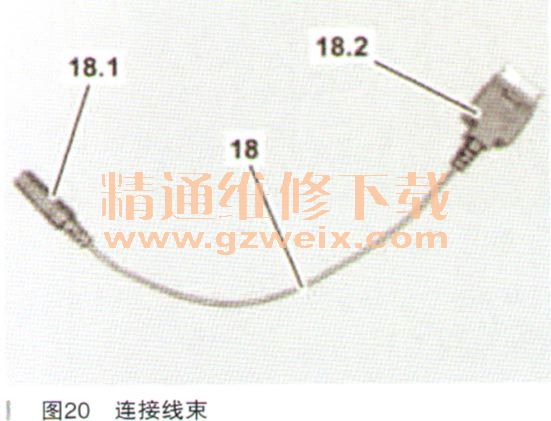

(9)装配媒体接口/代码(518)将媒体接口电气连接器适配器线路(18)的黑色1针连接器(18.1)与智能主机适配器线束相连,如图20所示。

(10)装配媒体接口/代码518将黑色24针插头(18.2)与媒体接口电气连接器相连。

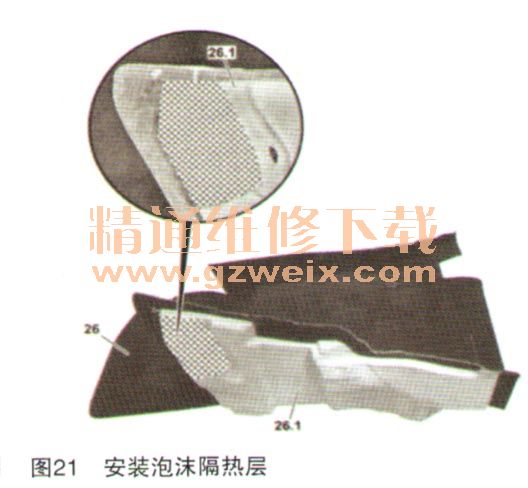

(11)拆下阴影区域内地板覆盖层(26)的泡沫隔热层(26.1),随后安装地板覆盖层(26),如图21所示。

13.安装剩余零部件
14.使用XENTIZY执行车内互联网试运行操作。
15.执行车内互联网的功能检测,功能测试。至此所有的加装步骤完成结束,若没有异常则说明加装圆满结束。
