（4）将车内互联网适配器线束铺设在安装口的底部左侧。
    稍后将黑色44针连接器（封与驾驶室管理及数据系统（COMAND）控制单元相连。车内互联网适配器线束由于其尺寸会妨碍驾驶室管理及数据系统（COMAND）控制单元的安装，仅当车内互联网适配器线束位于自动空调控制和操纵装置的后部区域中尽可能低的位置的情况下，才可安装驾驶室管理及数据系统（COMAND）控制单元。
   （5）将车内互联网适配器线束的黑色犯针连接器（5）铺设到前排乘客脚坑中，如图7所示。

    注意：稍后将黑色犯针连接器与车内互联网控制单元相连。

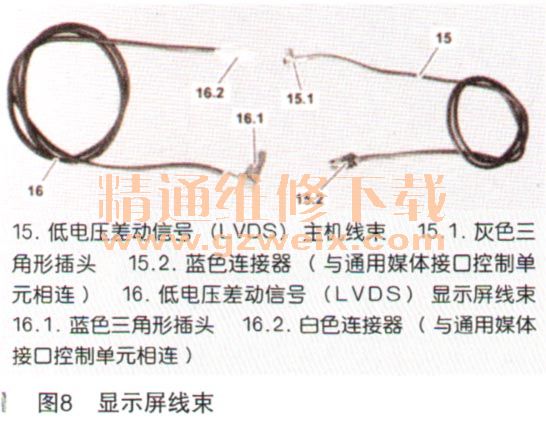

    10．加装低电压差动信号（LVDS）主机线束和低电压差动信号（LVDS）显示屏线束，如图8所示。

（1）将车辆线束的蓝色和灰色连接器绝缘并捆扎。
    将车辆线束的蓝色插头插入音频／驾驶室管理及数据系统（COMAND）显示屏（A40/8），而将车辆线束的灰色插头插入收音机（A2）中。
   （2）使用毛毡胶带缠绕低电压差动信号（LVD S）主机线束（15），然后从收音机安装口铺设到前排乘客脚坑中。必须将灰色三角形连接器（15.1）置于收音机安装口中，而将蓝色连接器（15.2）置于前排乘客脚坑中，如图9所示。

   （3）使用毛毡胶带缠绕低电压差动信号（LVDS）显示屏线束（16）并从低电压差动信号（LVDS）安装口铺设至前排乘客侧脚坑中。蓝色成角度连接器（16.1）必须位于收音机安装口中，白色连接器（16.2）位于前排乘客侧脚坑中。
    11．加装车内互联网适配器线路（20）的连接电缆（2）。
   （1）打开手套箱（22）盖。
   （2）将阴影区域内的隔热毛毡（23）拉向一旁。
   （3）如图10所示，在手套箱（22）上钻制直径为19 mm的孔，无线式钻孔机／螺丝刀适用于未装配媒体接口／代码（518）的车辆。如图11所示，在手套箱（22）上钻制直径为19 rum的孔（箭头A和B），无线式钻孔机／螺丝刀适用干装配媒体接口／代码（518）的车辆。注意媒体接口电气连接器的开口（虚线）。



   （4）如图12所示。将车内互联网连接电缆（2）置于手套箱（22）内并穿过之前钻制的孔向外铺设，在不带媒体接口／代码（518）的车辆上。将车内互联网连接电缆（2）和车内互联网适配器线路（20）置于手套箱（22）中并穿过之前钻制的孔向外铺设，在装配媒体接口／代码（518）的车辆上。

（5）将眼圈（2.2）嵌入孔内。在不带媒体接口／代码（518）的车辆上。将眼圈（2.2和20.2）插入孔中，在装配媒体接口／代码（518）的车辆上。
   （6）如图13所示。将隔热毛毡（23）下方的车内互联网连接电缆（2）铺设至手套箱（22）后部，在不带媒体接口／代码（518）的车辆上。将隔热毛毡（23）下方的车内互联网连接电缆（2）和车内互联网适配器线路（20）铺设至手套箱（22）后部，在装配媒体接口／代码（518）的车辆上。
