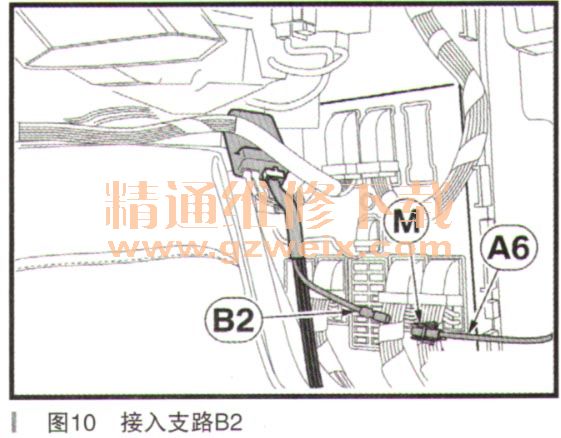

将支路A6,电缆颜色BL/SW和插孔外壳M一起接入支路B2,电缆颜色SW/BL,如图10所示。

根据标注尺寸在密封罩(2)的左侧标出穿孔点(1),并使用φ6mm钻头钻孔,如图11所示。

如果没有插头A60*1B的话,使用插针外壳。。将LED N卡入密封罩(2)的钻孔(1)中。LED N的导线如下插接插头A60* 1 B
·导线,电缆颜色RT/SW,接入插脚8
·导线,电缆颜色BR,接入插脚9

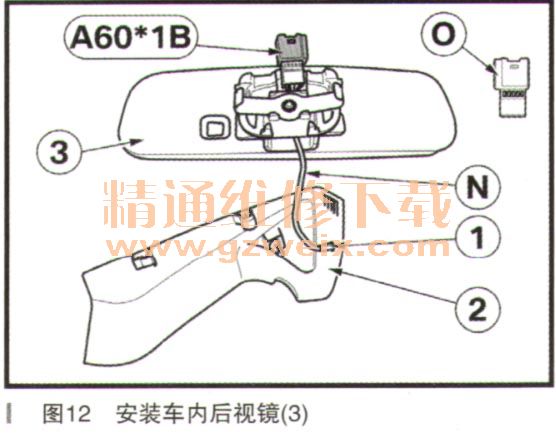

安装车内后视镜(3),如图12所示。

如果没有插头A60*1B的话,使用插孔外壳P,如图13所示。如下将支路A7-A8插接插头A60*1B:

·支路A7,电缆颜色RT/SW、接入插脚8
·支路A8,电缆颜色BR,接入插脚9
小心地分离栓塞(1),如图14所示。

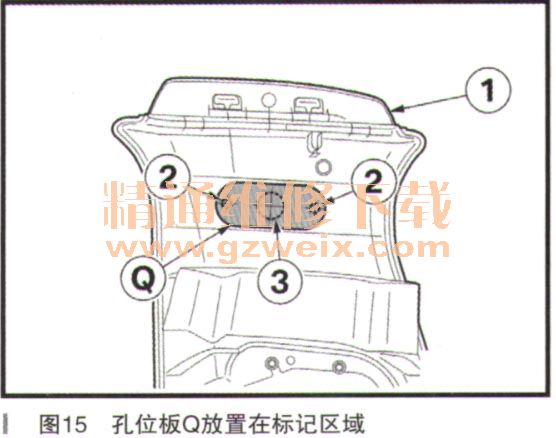

请注意,孔位板Q水平对齐。将孔位板Q放置在标记区域中,居中粘贴在上部门柱护板(1)上(如图15所示)并如下进行穿孔:

·穿孔点(2)使用φ4.2mm钻头
·穿孔点(3)使用φ12mm钻头
切断超声传感器C上的销钉(1)。将颜色搭配的盖罩R使用十字槽螺栓S在超声传感器C上拧紧,如图16所示。

请注意,严禁导线紧贴安全带。不允许将支路C1-C2沿着车内顶棚铺设。将超声传感器C的支路C1-C2穿过钻孔(1)铺设。超声传感器C和十字槽螺栓S以及垫片T在上部门柱护板
(2)上拧紧。将支路C1-C2铺设至控制设备的安装位置,并使用电缆绑带I固定在车辆一侧的电缆束,如图17所示。

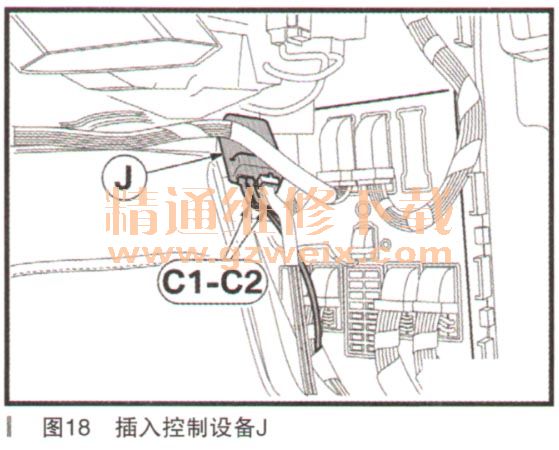

将支路C1-C2如下插入控制设备J(如图18所示):

·支路C1、2极RT插孔外壳,接入RX接头
·支路C2、2极SW插孔外壳,接入TX接头
