国产轿车自动变速器维修技术讲座(171)
来源:汽车维修技师  作者:佚名  2017-10-22 07:19:12

    ②3-5挡倒挡离合器分离。
    a.3-5挡倒挡压力控制(PC)电磁阀2。指令3-5挡倒挡压力控制电磁阀2断电时,允许来自3-5挡倒挡离合器调节阀的压力控制电磁阀3-5挡倒挡离合器油排出。3-5挡倒挡离合器调节阀压力控制电磁阀3-5挡倒挡离合器油液排出,从而允许3-5挡倒挡离合器调节阀弹簧力将3-5挡倒挡离合器调节阀移动至分离位置。这将允许3-5挡倒挡离合器油压力排入补偿器供油油路,以辅助3-5挡倒挡离合器活塞弹簧快速分离3-5挡倒挡离合器。3-5挡倒挡离合器调节阀处于此位置时,通过节流孔(25号)的3-5挡倒挡离合器供油/前进挡1-6挡油液经过此阀体流入压力开关3油路。压力开关3油液流向常闭的3号压力开关,井打开此开关。
    b.3-5挡倒挡离合器。在补偿器供油压力的帮助下,3-5挡倒挡离合器的弹簧力移动3-5挡倒挡离合器活塞,以分离3-5挡倒挡离合器片,并强制3-5挡倒挡离合器油从3-5挡倒挡和4-5-6挡离合器壳体总成中排出。从3-5挡倒挡离合器排出的油液压力流入3-5挡倒挡离合器调节阀,并从此处进入3-5挡倒挡离合器供油/补偿器供油油路。
    c.前进挡、6挡油路图如图1194所示。

    4.油道

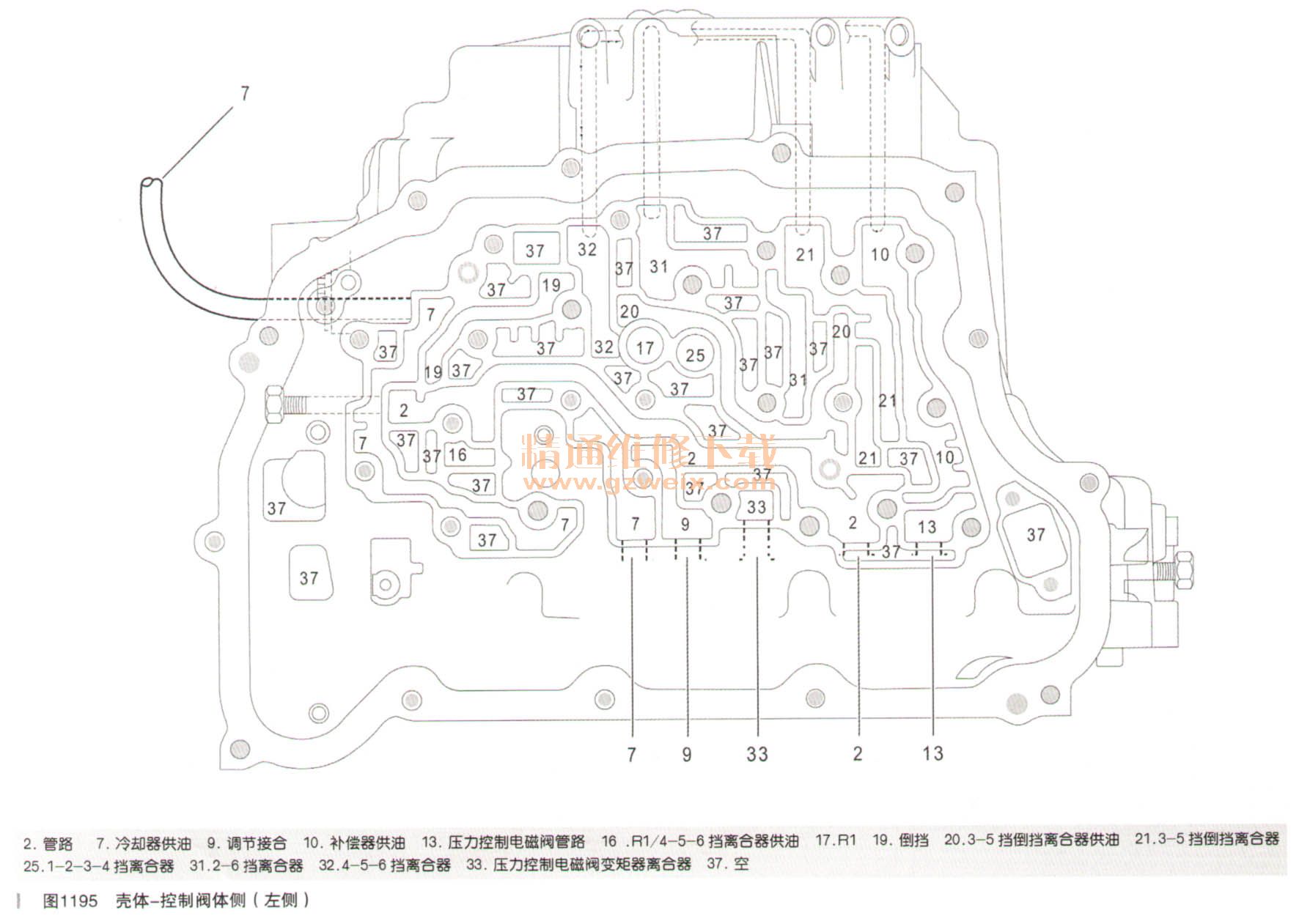

(1)壳体-控制阀体侧(左侧),如图1195所示。

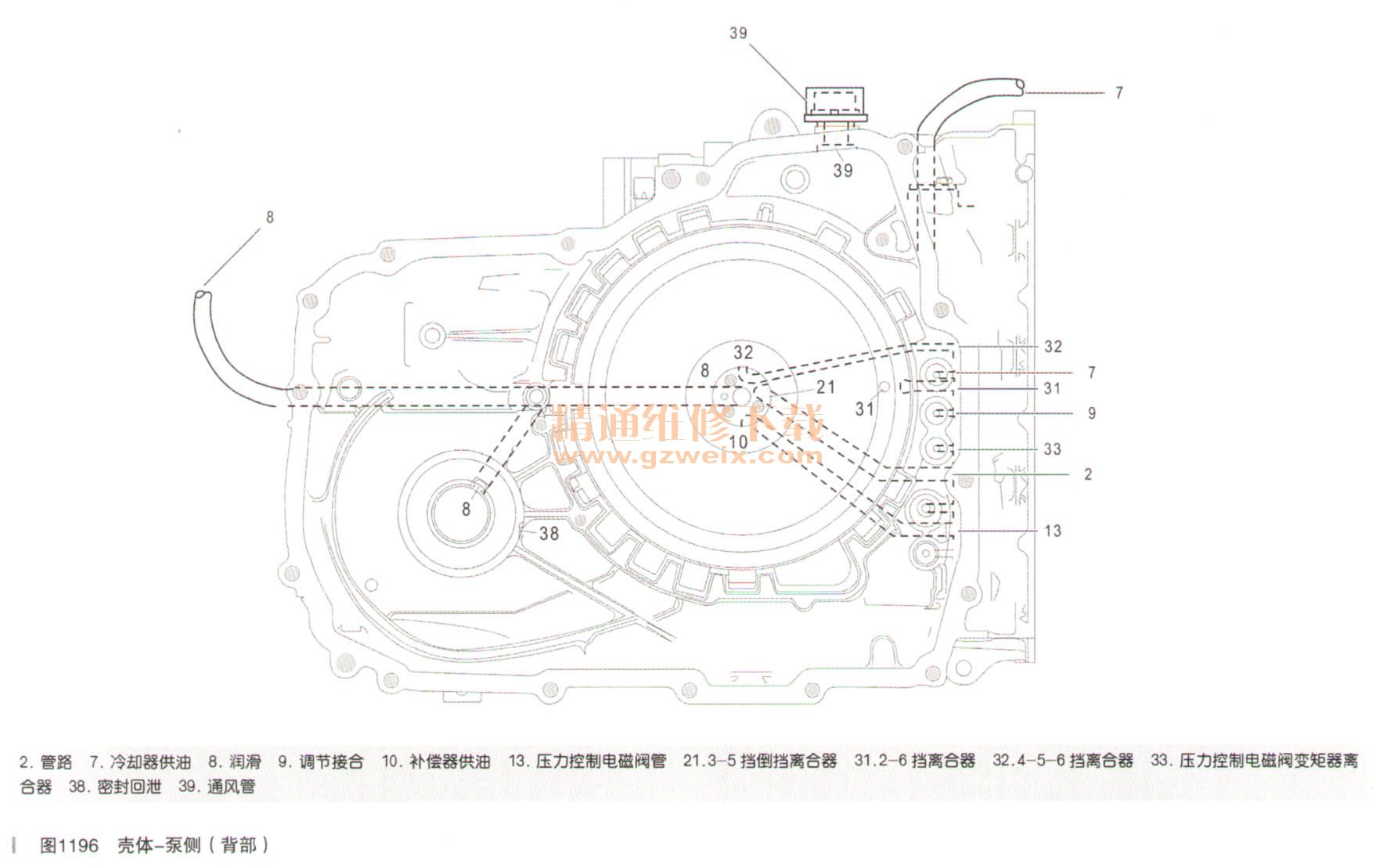

(2)壳体-泵侧(背部),如图1196所示。

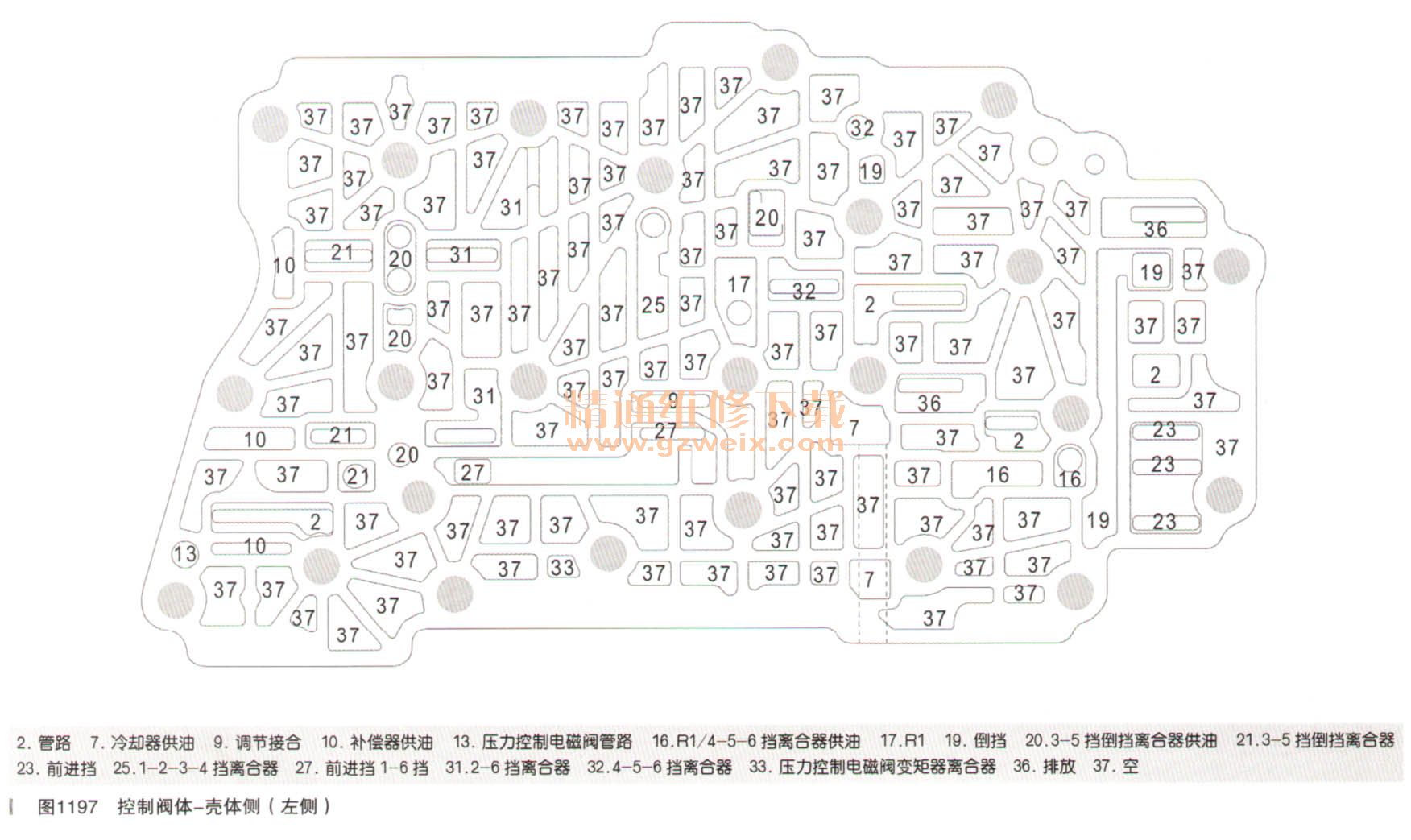

(3)控制阀体-壳体侧(左侧),如图1197所示。

[1] [2] [3]  下一页
