一辆2014年奔驰E260L轿车，发生碰撞事故后，左侧前照灯损坏。维修厂更换了一个全新的左侧前照灯总成后，仪表盘上的灯光故障灯点亮，读取故障代码，存储有与前照灯匹配相关的故障代码。维修技师用道通MS908PRO对该车左侧前照灯模块进行了编程，编程完毕成后试车，前照灯功能恢复正常，故障排除。使用道通MS908PRO进行奔驰轿车左侧前照灯模块编程的具体步骤如下。
   （1）将车辆停在水平路面上，使车辆处于驻车状态。
   （2）接通点火开关，并关闭所有用电设备。
   （3）确保蓄电池电压高于13V，必要时连接充电器。
   （4）将道通MS908PRO与车辆连接，通过自动读取VIN进入车型，进入“编程”功能。
   （5）选择“左侧前照灯”，执行“控制单元试运行”功能，程序开始自动读取控制单元数据并连接服务器获取编程数据，一定要耐心等待。特别提醒：在此过程中需要确保网络连接稳定，且与车辆连接要正常；因此在编程过程中，为确保网络稳定，建议使用网线连接网络；建议使用USB线连接车辆，以确保数据传输稳定。

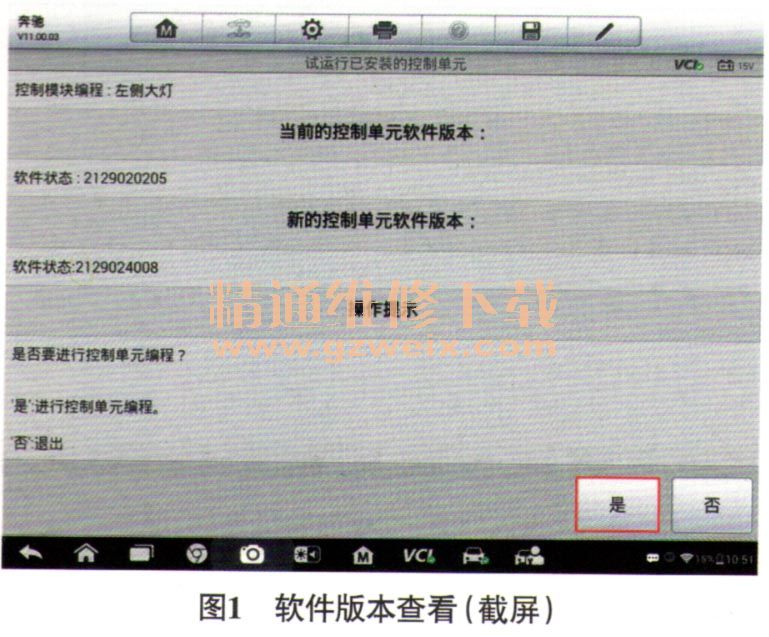

   （6）编程文件下载完成后，可以查看到控制单元当前的软件版本及从服务器获取的新版本（图1），程序将会提示“是否要进行控制单元编程？”为确保车辆相关系统正常，建议点击“是”，程序将会下载相关系统（特别提醒：此处的相关系统是右侧前照灯）的编程文件。

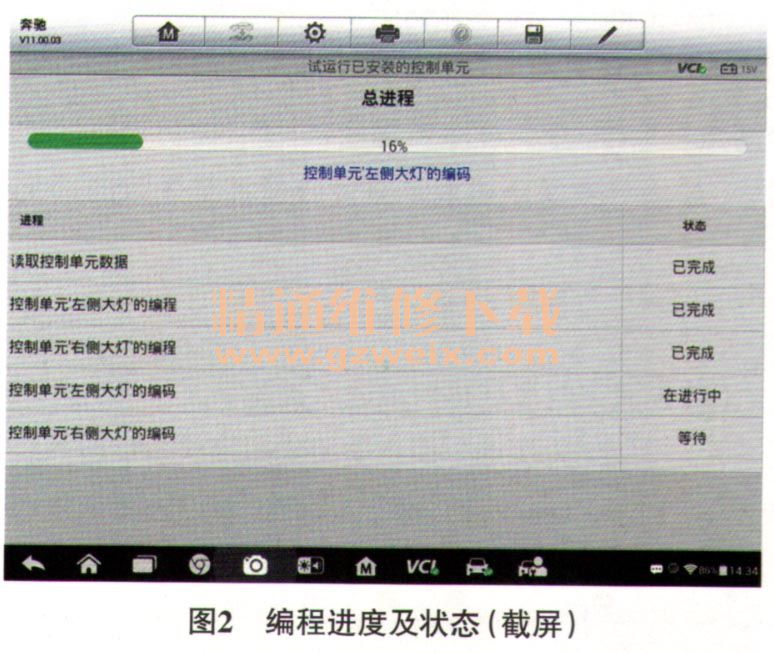

   （7）开始编程，编程过程需要花费一定时间，需要耐心等待。特别提醒：编程过程中要确保车辆的状态正常，确保道通MS908PRO与车辆连接正常；可以通过屏幕查看当前的编程进度及状态（图2）。

   （8）编程完成后，开始执行模块设码，程序会从服务器获取设码数据并开始写入设码数据（图3）。

   （9）设码完成后程序自动进入控制单元学习功能，执行前照灯调校设码功能；使用手持式扫描仪扫描前照灯模块上的“LED CODE”及“BB”二维码，然后按要求依次输入“LED CODE”二维码（图4）及“BB”二维码（图5）的码号，点击“继续”按钮，屏幕上出现调校结果。至此，前照灯模块的编程已经完成。





    相关资料：2017年4月奔驰维修系统WIS
