宝马加装遥控驻车系统

来源：汽车维修技师作者：佚名 2018-05-02 09:11:48

4．安装和布线示意图
安装和布线示意图如图3所示。

    5．安装外部天线，铺设和连接加装电缆套件
    仅适用于G30车型：

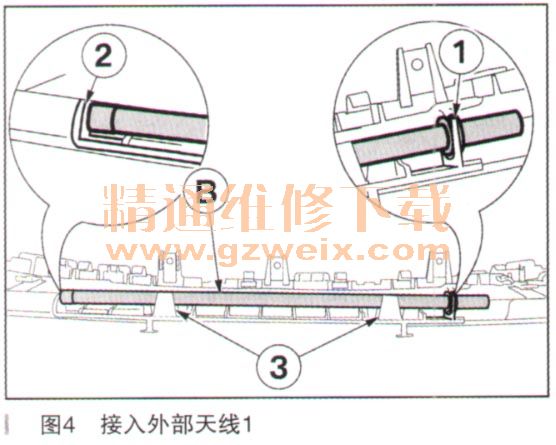

    请注意，外部天线B应防滑铺设于凸缘①中。将外部天线B对齐凸缘②放置。将外部天线B如图4所示卡入现有接口③中，将外部天线B卡入现有凸缘①中。

仅适用于G31车型：
请注意，外部天线B应防滑铺设于凸缘①之间。将外部天线B对齐凸缘②放置。将外部天线B如图5所示卡入现有接口③中，将外部天线B卡入现有凸缘C）之间。

仅适用于G32车型：
请注意，外部天线B应防滑铺设于凸缘①之间。将外部天线B对齐凸缘②放置。将外部天线B如图6所示卡入现有接口③中。将外部天线B卡入现有凸缘①之间。

适用于所有车型：

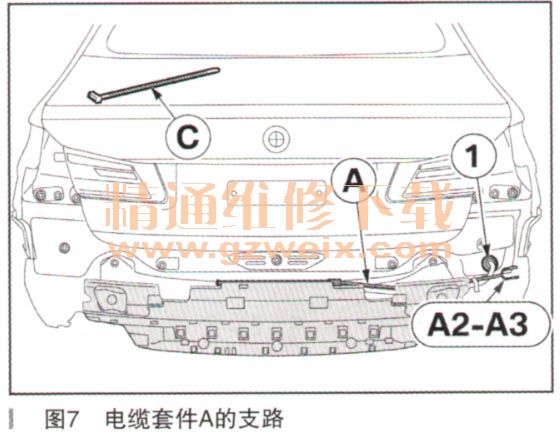

将加装电缆套件A的支路A2-A3沿着车辆的电缆束铺设至橡胶套管①上，将加装电缆套件A和电缆绑带C一起固定在车辆的电缆束士，如图7所示。

钻孔时，注意不要损坏位于穿孔位置后方的配件。使用φ5mm的钻头在橡胶套管①上的压印标记②处钻孔，如图8所示。将支路A2-A3穿过钻孔铺设到行李舱内。使用合适密封剂防水密封钻孔。
