将电缆加装套件A沿着车辆的电缆束铺设，并穿过汽车内部的电缆槽①，将加装电缆套件A和电缆绑带C一起固定在车辆的电缆束上，如图9所示。

    将加装电缆套件A沿着车辆右侧铺设至BDC A258的安装地点，加装电缆套件A在合适的位置通过电缆绑带C进行固定，如图10所示。

    插头A258*9B，54极SW插孔外壳，如下进行准备：
    ·从插脚11中拉出导线并接入插脚12
    ·从插脚29中拉出导线并接入插AIP 30

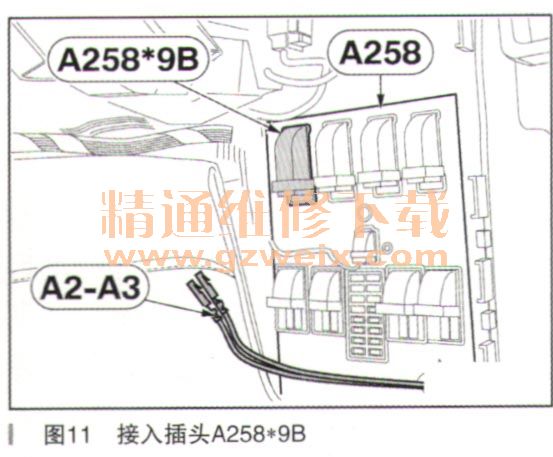

    如下将支路A2-A3接入插头A258*9B中（如图11所示），54极SW插孔外壳：

    ·支路A2，电缆颜色WS/GR，接入插脚11
    ·支路A3，电缆颜色WS/RT，接入插脚29
    6．结尾工作和编码
    加装系统与编程和编码有关。
    ·连接汽车蓄电池
    ·将电池充电器连接在车身上
    ·将车辆与ISTA工厂系统相连
    ·调出ISTA/P汽车编程程序
    ·使用ISTA/P进行操作时请注意ISTA/P应用文献资料中的提示信息
    ·通过路径更换装备选择“遥控驻车系统”，并执行已制定的方案措施
    ·借助ISTA系统进行汽车测试，注意故障存储器的记录，必要时进行操作
    ·执行功能测试
    ·按照图示即可完成汽车组装
    ·检查集成操作说明书（IBA）中内容“停车助手Plus：遥控驻车系统”
    ·将智能触控无线遥控器D，机械钥匙E和USB连接电缆F提交给客户
    7．初始化智能触控无线遥控器
    ·将电池充电器连接在车身上
    ·将车辆与ISTA工厂系统相连
    ·调出ISTA车辆诊断系统
    ·通过路径“车辆处理”调出服务功能
    如下所示，借助ISTA服务功能调出初始化流程：
    ·车身
    ·连接和安全功能
    ·遥控器，钥匙
    ·初始化智能触控钥匙
    初始化智能触控无线遥控器采暖和空调功能：
    ·车身
    ·采暖和空调功能
    ·初始化远程启动发送器
    8．电路图
    电路图如图12所示。

    9．重要的客户提示
    依据标准智能触控无线遥控器的硬件版本不同，加装遥控驻车系统后，部分遥控器会额外显示菜单项遥控驻车。此功能在缺少RCP按键时不能实现！
