以下的步骤为安装过程：
    9．将后视摄像头控制单元（N66/2）安装到新的拉手嵌条中。
    10．将新的拉手嵌条和后视摄像头控制单元（N66/2）安装到行李箱盖中。
    11．加装后视摄像头线束，整体线束布置如图7所示（图例为左侧驾驶车型）。

    拆下后视摄像头线束（1）上的所有固定件，固定件不可再用。
    如图8所示，将后视摄像头线束（1）的黑色4针插座（1.5）沿现有线束向右铺设到行李箱盖中，直到后部摄像头护盖电机（M35/2）位置。

    将黑色4针插座（1.5）连接到后部摄像头护盖电机（M35/2）上。摄像头护盖电机（M35/2）位于行李箱盖拉手嵌条中。

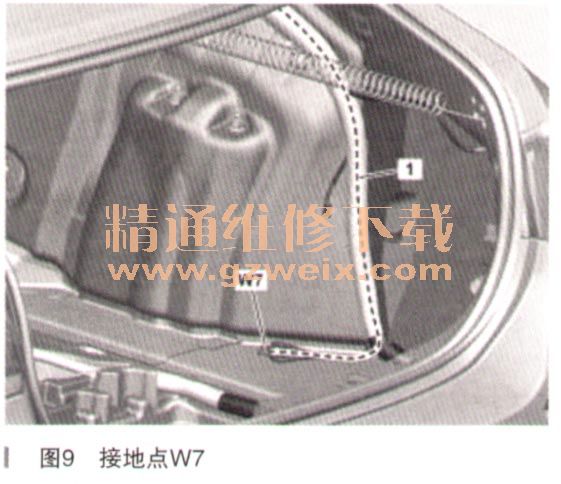

    将后视摄像头线束（1）的棕色线（BN）沿现有线路铺设到行李箱石一侧轮罩接地点（W7）处，如图9所示。

    将直径为6mm的圆形电缆接头安装到棕色线（BN）上。
    将棕色线（BN）连接至行李箱右侧轮罩接地点（W7）。一个接地点最多可连接4个圆形电缆接头。如果使用的接头过多，则选择其他未使用的接地点。

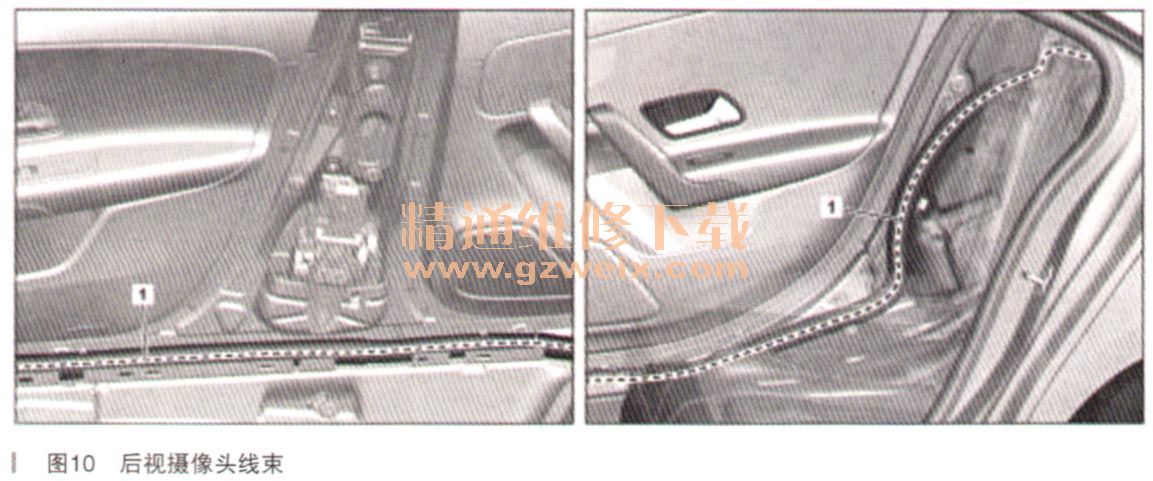

    如图10所示，将后视摄像头线束（1）的蓝色／绿色线（BU/GN ）、蓝色／灰色线（BU/GY）和蓝色／黑色线（BU/BK）沿现有线路向前铺设到信号采集及促动控制模组（SAM）控制单元（N10）。

    如图11所示，将白色63针插座（20）从信号采集及促动控制模组（SAM）控制单元（N10）上拆下。

    将黑色34针插座从白色63针插座（20）上拆下，如图12所示。
