型号177.1带代码545 （ Connect5）（NTG6）将后视摄像头线束的绿色2针插座（1.2.1）从黑色线上拆下。绿色2针插座（1.2.1）不可再用。
    型号177.1带代码545 （ Connect5）（NTG6）将绿色2针插座从主机／仪表盘控制单元（N166）上拆下，然后将后视摄像头线束的黑色线安装到绿色2针插座的空触点腔中。
    型号177.1带代码545 （ Connect5）（NTG6）将绿色2针插座安装到主机／仪表盘控制单元（N166）中，如图17所示。
    型号177.1带代码547 （ Connect20 Entry）（NTG6）型号177.1带代码548（Connect 20 MID）（NTG6）型号177.1带代码549（Connect 20 HIGH）（NTG6）将带后视摄像头线束的蓝色1针插座（1.2.2）的黑色线沿既有线束铺设至主机（A26/17）并安装到1针蓝色插槽中。
    将后视摄像头线束的紫色线和紫色／白色线双绞线的棕色2针插座（ 1.1 ）沿既有线束铺设至用户界面控制器区域网络（CAN） （CAN HMI ）电位分配器电气连接器（ X30/20 ）并安装，如图17所示。

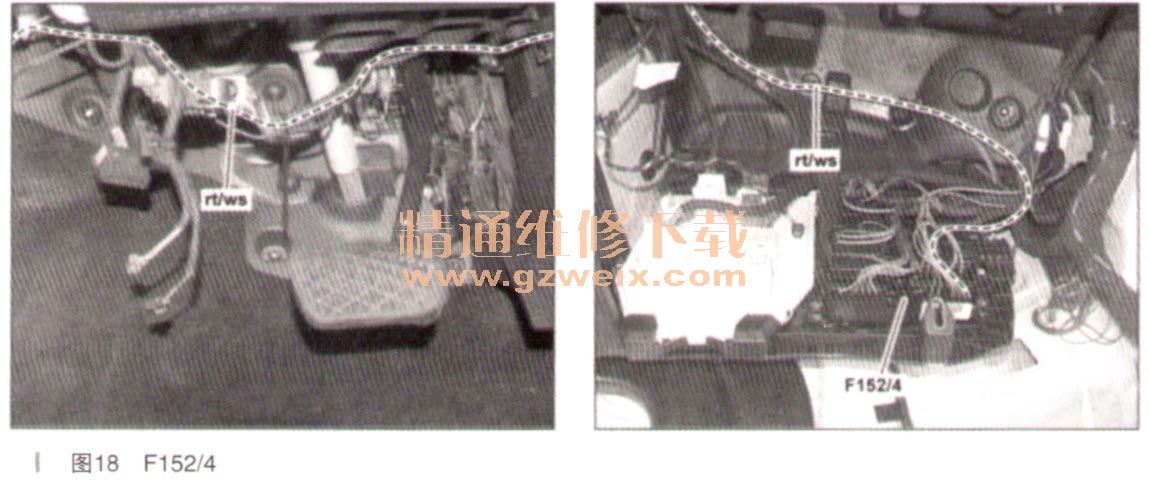

    如图18所示，将后视摄像头线束的红色／白色线（RD/WH ）沿既有线束经变速箱通道铺设至车内保险丝和继电器模块（F152/4 ）。

    如图19所示，将后视摄像头线束的红色／白色线（RD/WH）安装到车内保险丝和继电器模块（F152/4）的黑色保险丝架（M4E）的触点腔6（箭头A）中。黑色保P丝架（M4E）的触点腔6（箭头A）上贴有标签。

    用电缆扎带在整个长度将后视摄像头线束固定入位。
    松开螺栓（箭头B），如图20所示。

    将盖从车内保险丝和继电器模块（F152/4）上拆下。
    将额定功率为7.5A的保险丝插入车内保险丝和继电器模块（F152/4）上黑色保险丝架（M4E）的插槽171（箭头C）中，如图21所示。

    12．安装其他零件。
    13．将特殊装备代码218（后视摄像头），输入到电子点火开关控制单元、主机、仪表盘和信号采集及促动控制模组（SAM）控制单元。
    14.通过车辆诊断系统试运行后视摄像头控制单元（N66/2）。

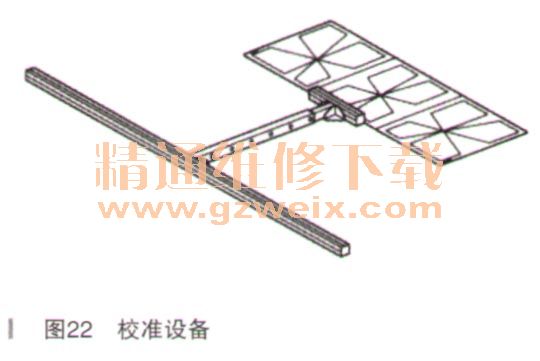

    15．通过车辆诊断系统和校准设备（如图22所示），校准后视摄像头控制单元（N66/2）。

    16．断开诊断系统。
    17．检验所有部件安装是否到位，执行功能测试，查看后视摄像功能是否工作正常。以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
