将之前铺设到信号采集及促动控制模组（SAM）控制单元（N10）的线路安装到黑色34针插座中。
触点腔分配：
·触点腔19＝蓝色／绿色线
·触点腔20＝蓝色／灰色线
·触点腔25＝蓝色／黑色线
将黑色34针插座安装到白色63针插座（20）中。
将白色63针插座（20）安装到信号采集及促动控制模组（SAM）控制单元（N10）上。
将后视摄像头线束（1）的透明1针插座（1.7）和白色4针插座（1.6）沿现有左侧线路铺设到行李箱盖，直到后视摄像头控制单元（N66/2）的安装位置，如图13所示。
将后视摄像头控制单元（N66/2）连接到透明1针插座（1.7）和白色4针插座（1.6）上。这样会连接后视摄像头控制单元电气连接器1（ N66/2×1）和后视摄像头控制单元电气连接器2（N66/2× 2 ）。

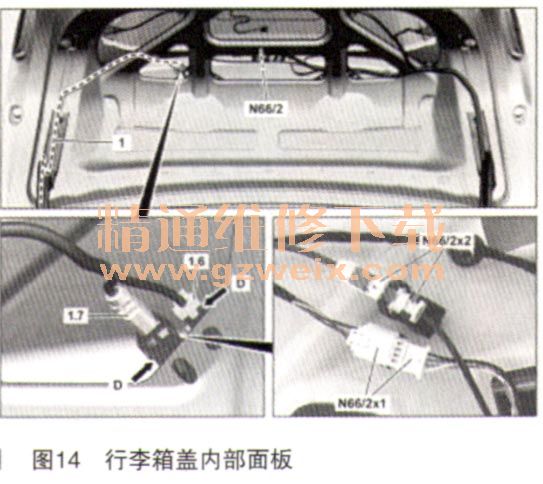

使用支架（箭头D）将后视摄像头控制单元电气连接器1 （N66/2×1 ）和后视摄像头控制单元电气连接器2（ N66/2 x 2）卡到行李箱盖内部面板上，如图14所示。
将后视摄像头线束（1）沿既有线束向前铺设至脚部位置中，如图15所示。
将直径为6mm的圆形电缆接头安装到棕色线（BN）上。
将棕色线（BN）连接至左侧脚部位置接地点（W34），如图16所示。一个接地点最多可连接4个圆形电缆接头。如果使用的接头过多，则选择其他未使用的接地点。
型号177.1带代码545 （ Connect5）（NTG6）将带后视摄像头线束的绿色2针插座（1.2.1）的黑色线沿既有线束铺设至主机／仪表盘控制单元（Nl 66），如图17所示。
