(1)安装正时链条，如图1-19所示。

    ①将标记链节（橙色）与凸轮轴正时齿轮的正时标记对齐，安装正时链条。
    ②逆时针转动右排上的凸轮轴正时齿轮总成，张紧中间正时链条。

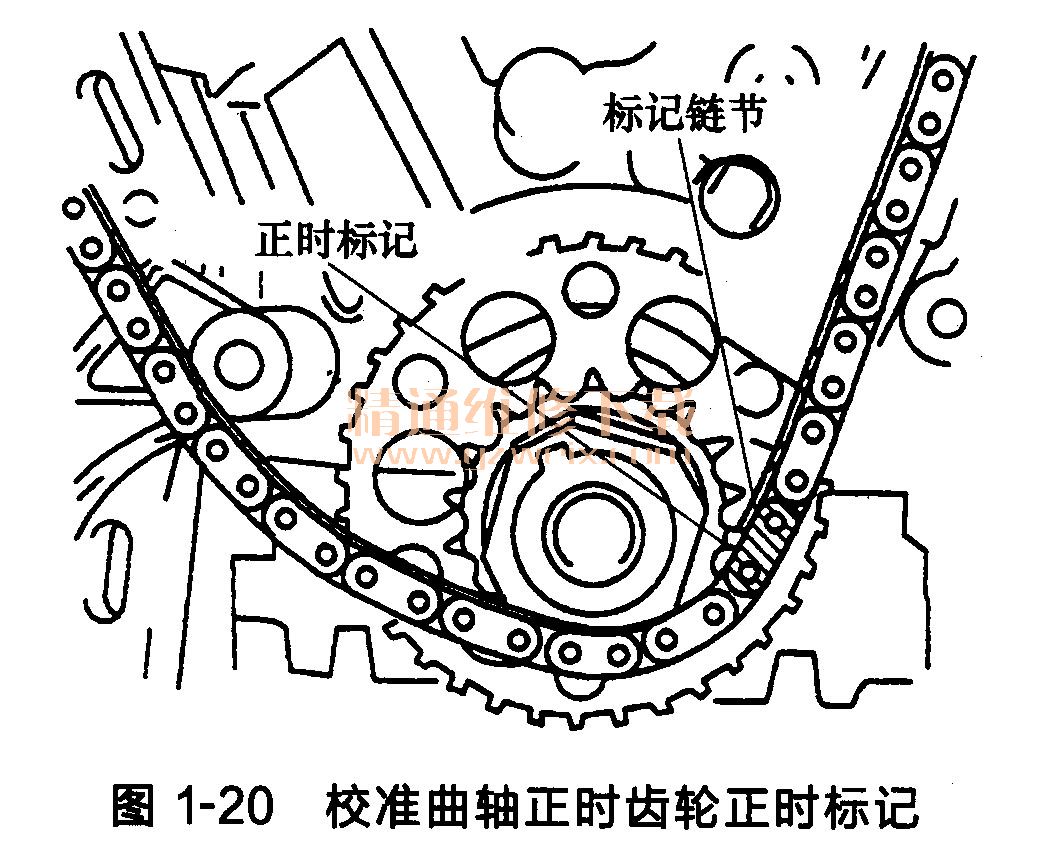

    ③将标记链节（黄色）与曲轴正时齿轮的正时标记对齐，如图1-20所示。

    ④顺时针转动曲轴，将其设定到右缸径中线（TDC／压缩）位置。
    (2)安装正时链条张紧器制动块。
    (3)安装1号正时链条张紧器总成。
    ①如图1-21所示，当顺时针转动张紧器限位板时，将张紧器柱塞推进去。

    ②当逆时针转动张紧器限位板时，将φ3. 5 mm的销插入限位板和张紧器上的孔内，固定限位板。
    ③用两个螺栓安装正时链条张紧器，拧紧力矩为10N·m。
    ④从1号链条正时张紧器总成上拆下销。检查在TDC/压缩位置时每个正时标记是否对齐。
 (4)安装正时链条盖油封。
(5)安装正时链条盖。
(6)安装左汽缸盖罩。
(7)安装右汽缸盖罩。
(8)安装2号油管。
(9)安装1号油管。
(10)安装点火线圈总成，拧紧力矩为10N ·m。
(11)安装进气稳压罐。
(12)用3个螺母安装新衬垫和机油集滤器，拧紧力矩为10N·m。
(13)安装机油盘。

①除去旧IMF填料。
②将两个新O形圈安装到机油泵上。
③如图1-22所示，连续不断地在机油盘上滴密封填料。
