注意：
    ·在涂抹密封填料后3min内安装机油盘，安装后15min内必须拧紧机油盘螺栓和螺母，否则必须拆下并重新涂抹密封填料；
    ·安装后2h内不要启动发动机。
    ④用16个螺栓和2个螺母安装机油盘，分几步均匀地拧紧螺栓和螺母，如图1-23所示。拧紧力矩：螺栓A为10N·m，螺栓B为21N·m,螺母为21N·m。

    (14)安装2号机油盘。
    ①除去旧密封填料。

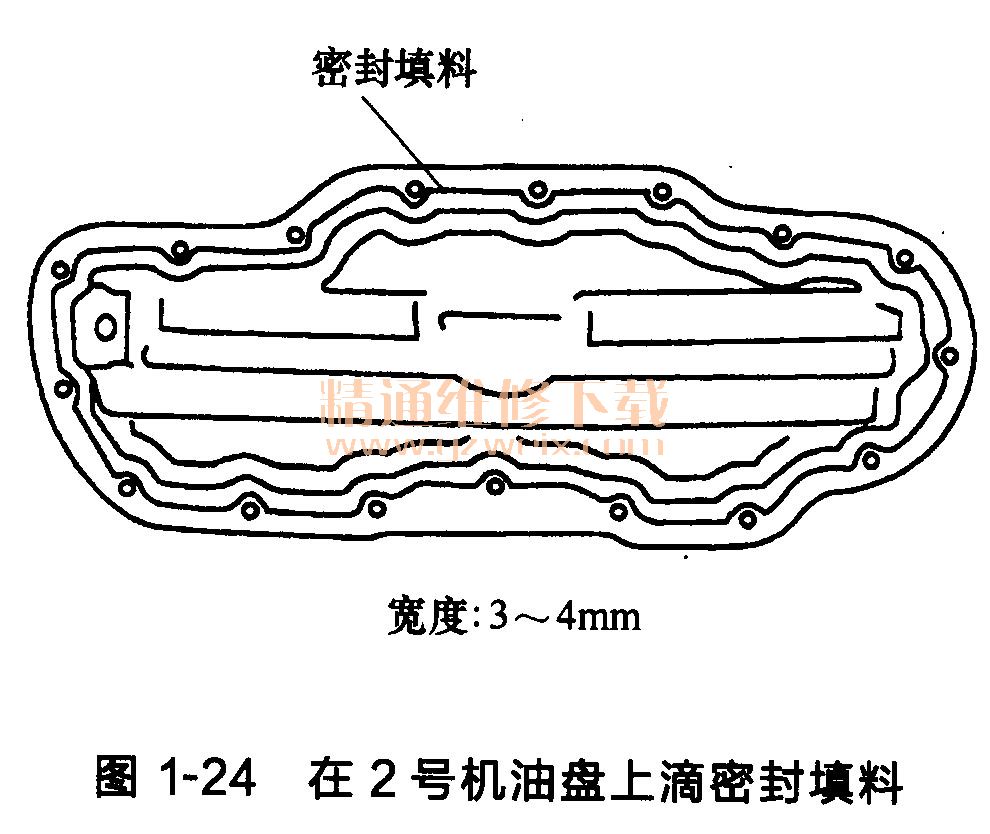

    ②如图1-24所示，连续不断地滴密封填料。

    注意：
    ·在涂抹密封填料后3min内应安装2号机油盘，安装后15min内必须拧紧2号机油盘螺栓和螺母，否则必须拆下并重新涂抹密封填料；
    ·安装后21不要启动发动机。
    ③用15个螺栓和2个螺母安装2号机油盘。分几步均匀地拧紧螺栓和螺母，拧紧力矩为10N·m。
    (15)用SST安装曲轴传动带轮螺栓，如图1-25所示，拧紧力矩为250N · m。

(16)安装进水口。
    (17)安装水泵传动带轮。
    (18)安装多槽带张紧器总成。
    ①临时用5个螺栓安装多槽带张紧器。
    ②按如图1-26所示拧紧螺栓1和螺栓2，安装多槽带张紧器，拧紧力矩为43N· m。

③拧紧其他螺栓，拧紧力矩为43N·m。
A螺栓长为70mm, B螺栓长为33mm。
(19)安装2号惰轮，螺栓拧紧力矩为43N·m。
(20)安装空调压缩机总成。
(21)安装发电机总成。
(22)安装风扇和发电机V形传动带。
(23)从发动机台架上拆下发动机。
(24)安装驱动盘和齿圈。
(25)安装前悬架横梁。
(26)安装自动变速器总成。
(27)安装起动机总成。
(28)安装左排气歧管。
(29)安装右排气歧管。
(30)安装油位计导管。
    ①将新O形圈安装到油位计导管上。
    ②在新O形圈上涂一薄层机油。
    ③将油位计导管的端部推进导管孔。

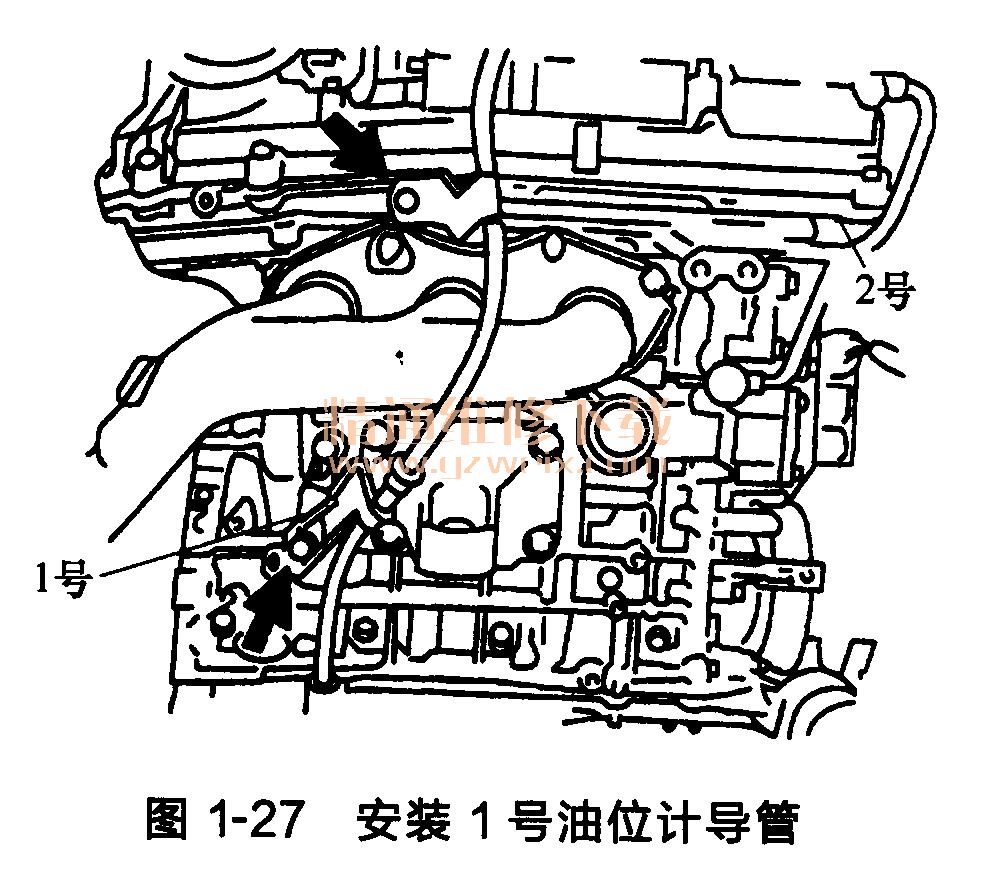

    ④用螺栓安装1号油位计导管，如图1-27所示，拧紧力矩为10N·m。

    ⑤用螺栓安装2号油位计导管，拧紧力矩为21N·m。
    ⑥安装油位计。
    (31)安装发动机配线。
    (32)安装带自动变速器的发动机总成。
