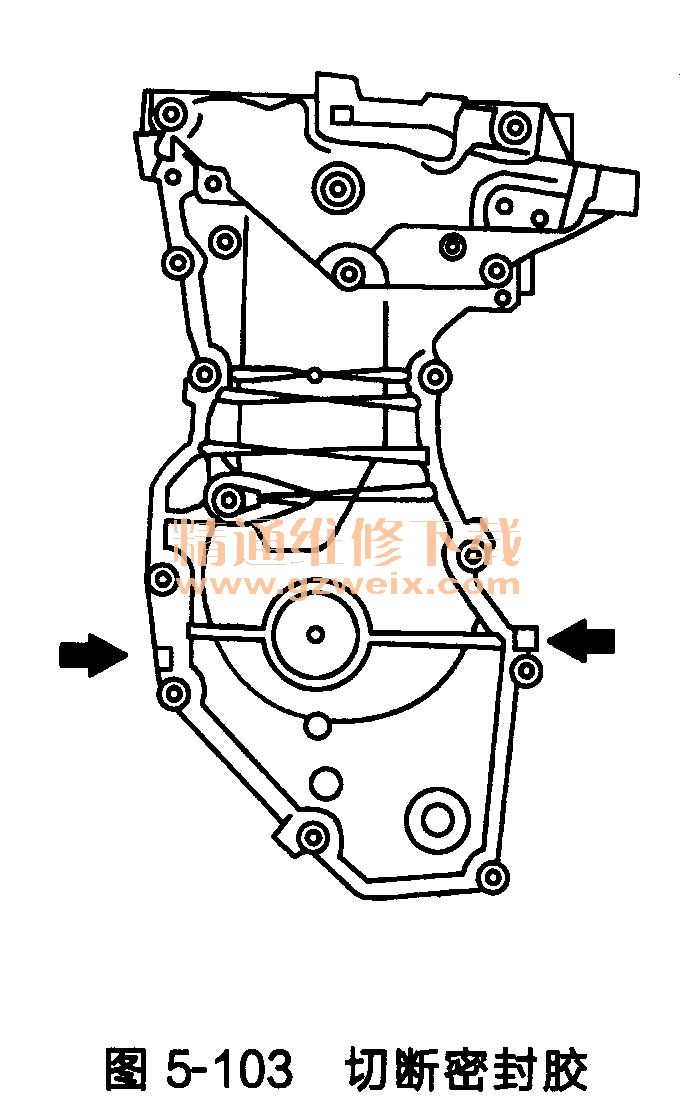

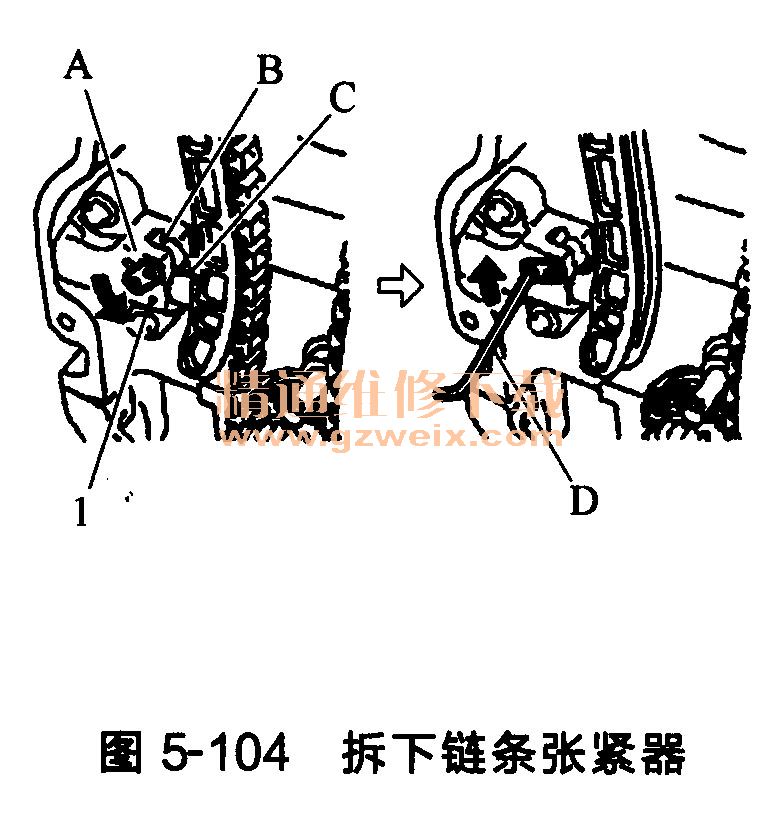

(11)拆下链条张紧器1（适用于正时链条），如图5-104所示。

    ①完全推倒链条张紧器杆A，然后把柱塞C推入链条张紧器内（适用于正时链条）。
    完全推倒链条张紧器杆后，限定器B就被释放出来。这样，可移动柱塞。
    ②拉起杆，使其孔的位置对齐。
    当杆孔位置对齐时，柱塞也即被固定住。
    当柱塞棘齿的突出部分和限位器相对时，双方的孔位则不对齐。同时，要使它们正确结合，通过轻轻移动栓塞来使这些孔的位置对齐。
    ③从杆孔中将限位销D插入张紧器孔中，然后在上方位置处固定住杆。
    如图5-104所示的是一个使用六角扳手（2. 5 mm）的例子。
    ④拆下链条张紧器（适用于正时链条）。
(12)拆下正时链条张紧侧链条导杆2和正时链条松弛侧链条导杆1，如图5-105所示。

注：以上分解图以类型1为例。
(13)拆下正时链条2，如图5-106所示。

    朝凸轮轴链轮1 (EXH)方向拉动正时链条的松动端，然后拆下正时链条并开始从凸轮轴链轮（EXH）侧拆下。
    注意：当拆卸正时链条时，切勿旋转曲轴或凸轮轴。
    以上分解图以类型1为例。
    (14)拆下曲轴链轮和与机油泵驱动相关的部件。

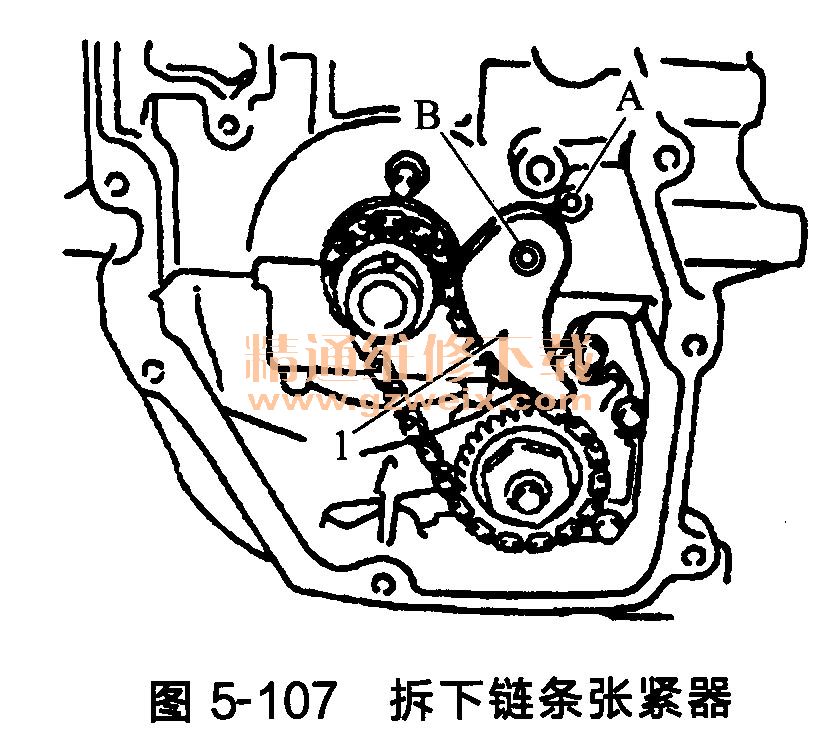

①拆下链条张紧器1（为机油泵驱动链条），如图5-107所示。

从驱动轴B和弹簧固定孔A内拉出。

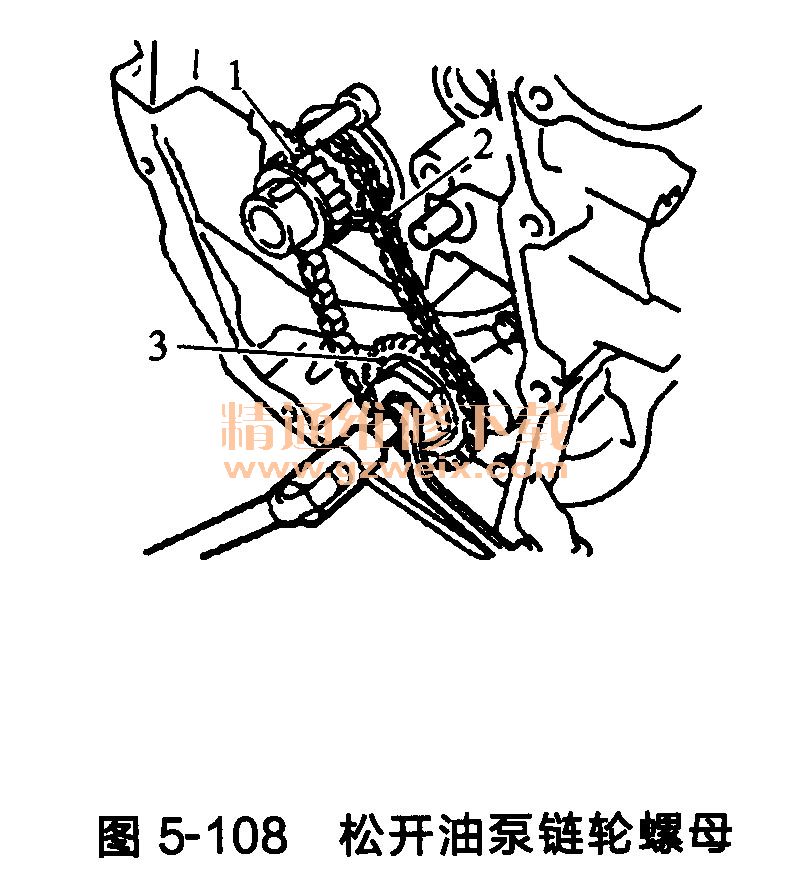

②用TORX套筒（尺寸：E8)套住油泵轴的顶部，然后松开油泵链轮螺母并将其拆下，如图5-108所示。

③拆下曲轴链轮1、油泵驱动链条2和油泵链轮3。
