每个正时链条上的匹配标记与相应的安装部件的链轮上的匹配标记之间的关系5-109所示。

    注：以上分解图以类型1为例。
    (1)安装曲轴链轮和与机油泵驱动相关的部件。
    ①同时安装曲轴链轮1、油泵驱动链条2和油泵链轮3，如图5-110所示。

    安装曲轴链轮时使其无效齿轮区域A朝向发动机背面。
    安装油泵链轮时，使其六角面B朝向发动机的前部。
    注：机油泵驱动相关零件上没有匹配标记。

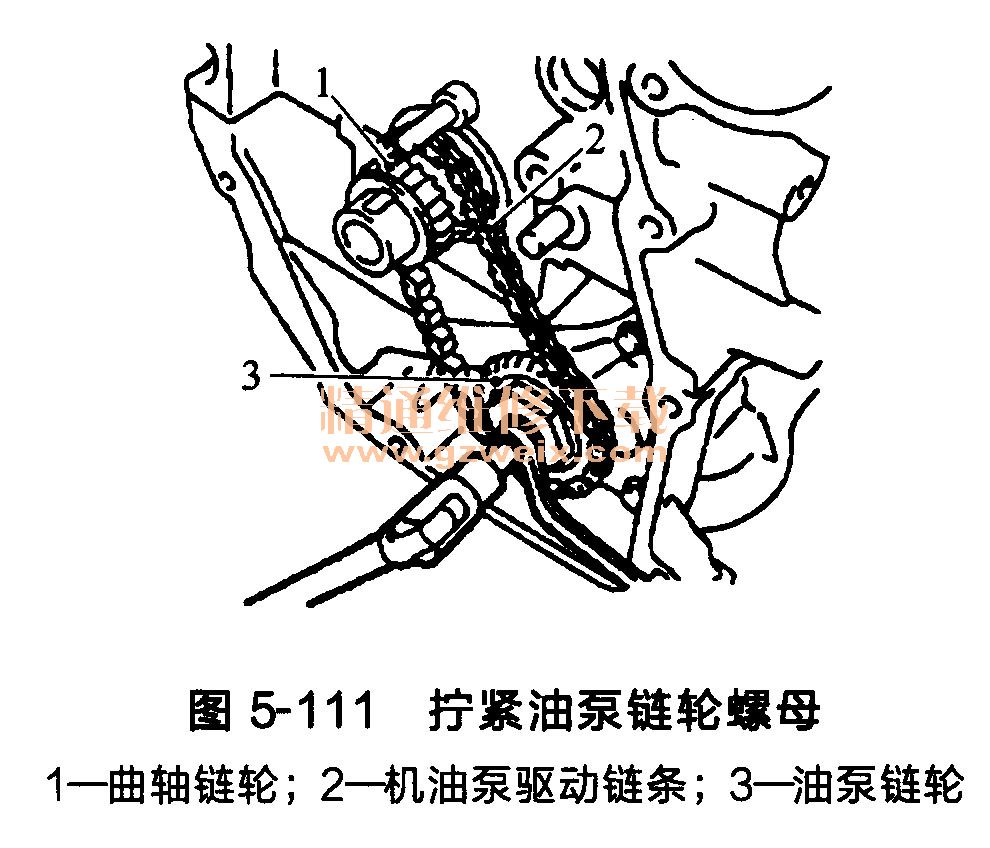

    ②用TORX套筒（尺寸：E8)套住油泵轴的顶部，然后拧紧油泵链轮螺母5-111所示。

③安装链条张紧器1（为机油泵驱动链条），如图5-112所示。

当把弹簧插入缸体前表面的固定孔A时，把张紧器插入轴B内。
检查安装后油泵驱动链条是否张紧。

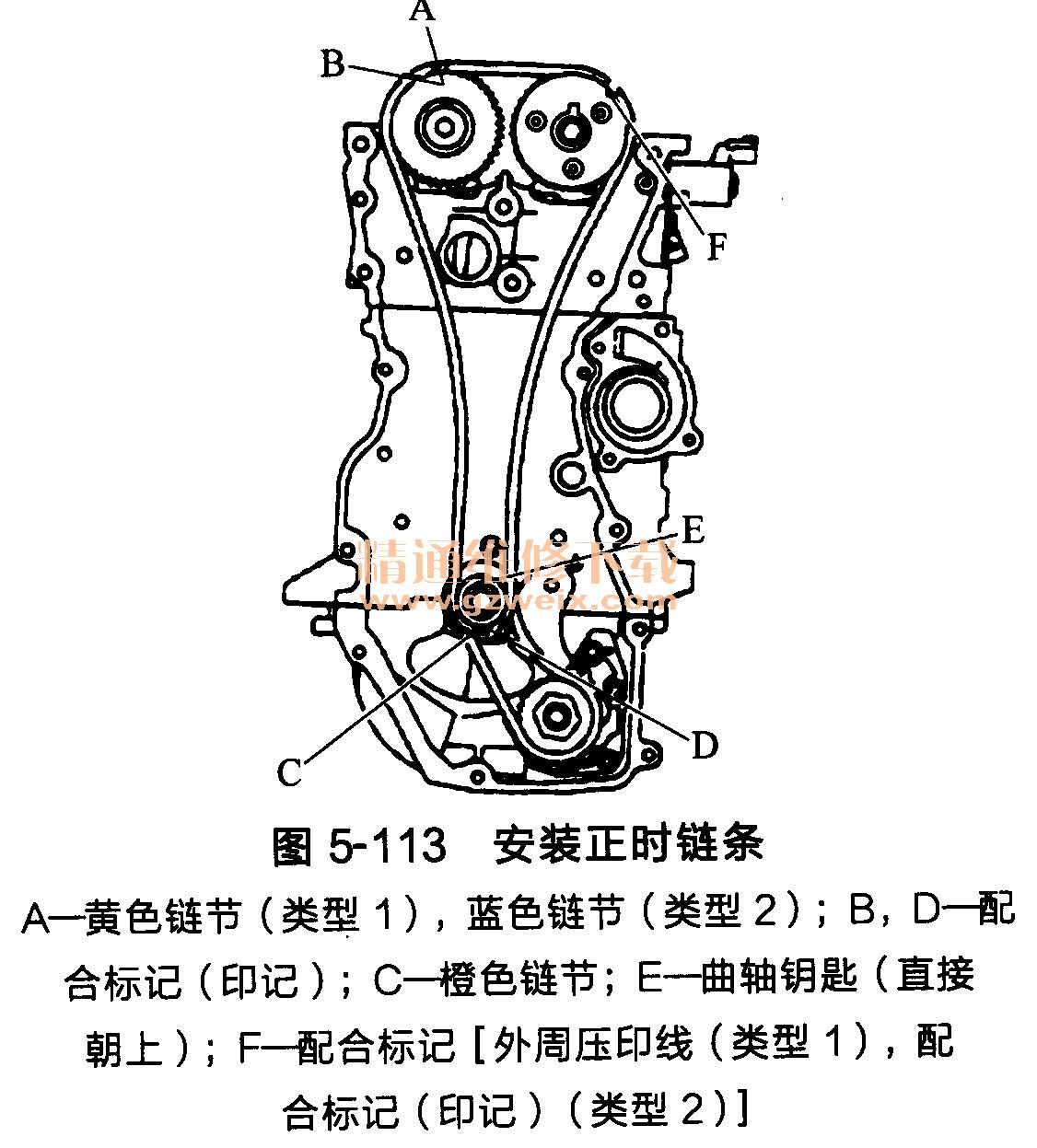

(2)安装正时链条，如图5-113所示。

注：以上分解图以类型1为例。
进行安装时，要使每个链轮和正时链条上的匹配标记对齐。
如果匹配标记没有对齐，就轻轻旋转凸轮轴，纠正其位置。
注意：
a．配合标记对准后，用手将其固定，从而保持其对准状态；
b．为避免漏齿，在前盖安装前切勿转动曲轴和凸轮轴。
(3)安装正时链条张紧侧链条导杆2和正时链条松弛侧链条导杆1，如图5-114所示。
