福特福克斯发动机正时链条的安装
来源:本站整理  作者:佚名  2013-04-20 15:15:09

 (1)安装正时链条张紧器,如图7-5所示。

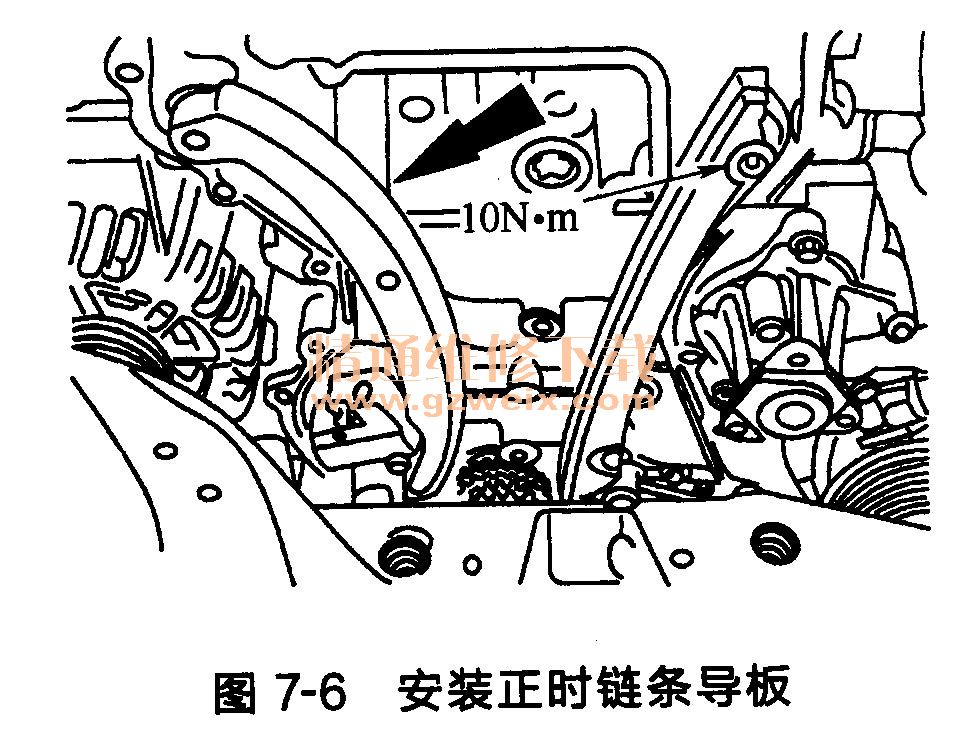

 (2)安装正时链条导板,如图7-6所示。

 (3)安装凸轮轴链条轮,如图7-7所示,安装正时链条。

    注意:在此阶段切勿拧紧凸轮轴链条轮固定螺栓。确认凸轮轴链条轮可以在凸轮轴上转动。

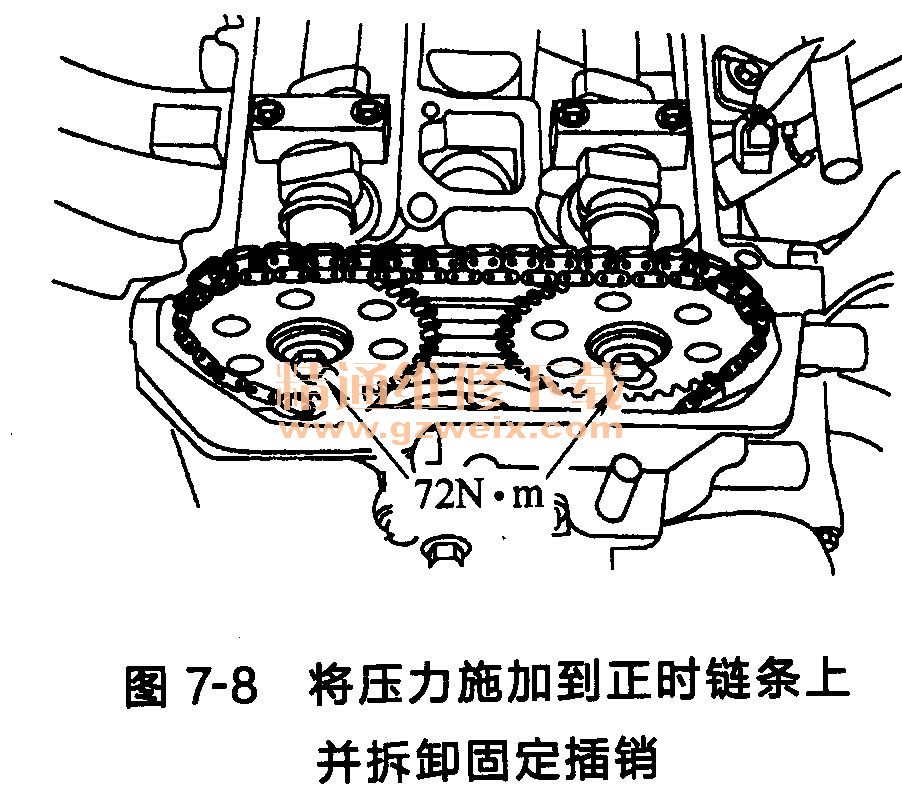

(4)拉紧正时链条,将压力施加到正时链条上并拆卸固定插销,如图7-8所示。

(5)拧紧凸轮轴链条轮固定螺栓,如图7-9所示。

注意:使用开口六角扳手固定凸轮轴,以避免转动。
(6)安装发动机前盖。


关键词:正时链条
