(1)正时传动带的安装

    ①如图8-29所示，对准各正时齿轮上的正时标记和前壳上的标记。

    ②安装正时传动带。

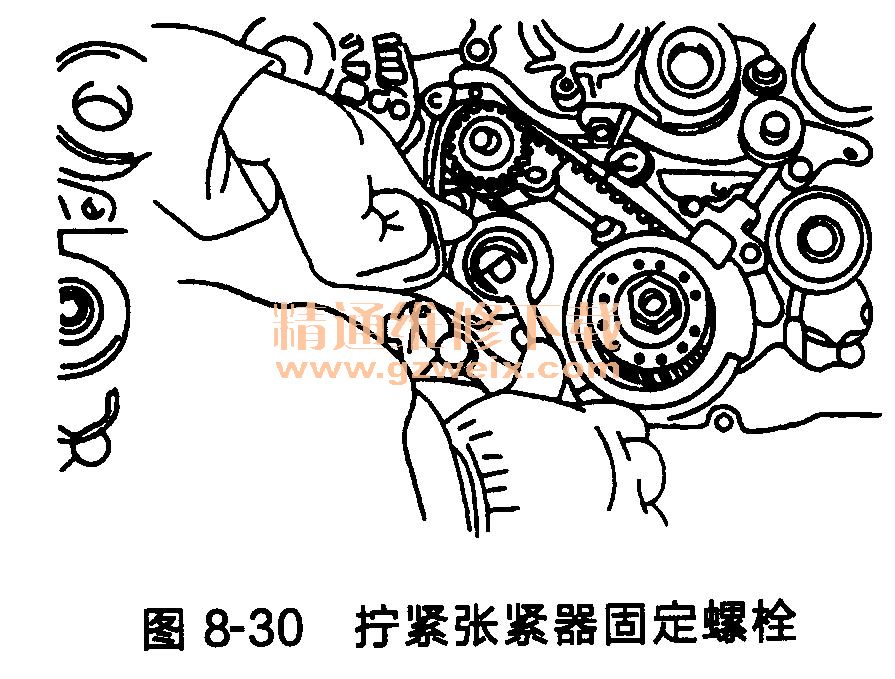

    ③提高张紧器，使张力侧正时传动带绷紧，然后拧紧张紧器固定螺栓：拧紧螺栓时若轴一起旋转，则正时传动带会过度绷紧，所以应避免轴一起旋转，如图8-30所示。

    ④检查正时标记是否对齐，若没对齐，则重复上述步骤。
    ⑤检测正时传动带张力，正常值为5～7N·m。
    (2)正时传动带安装。

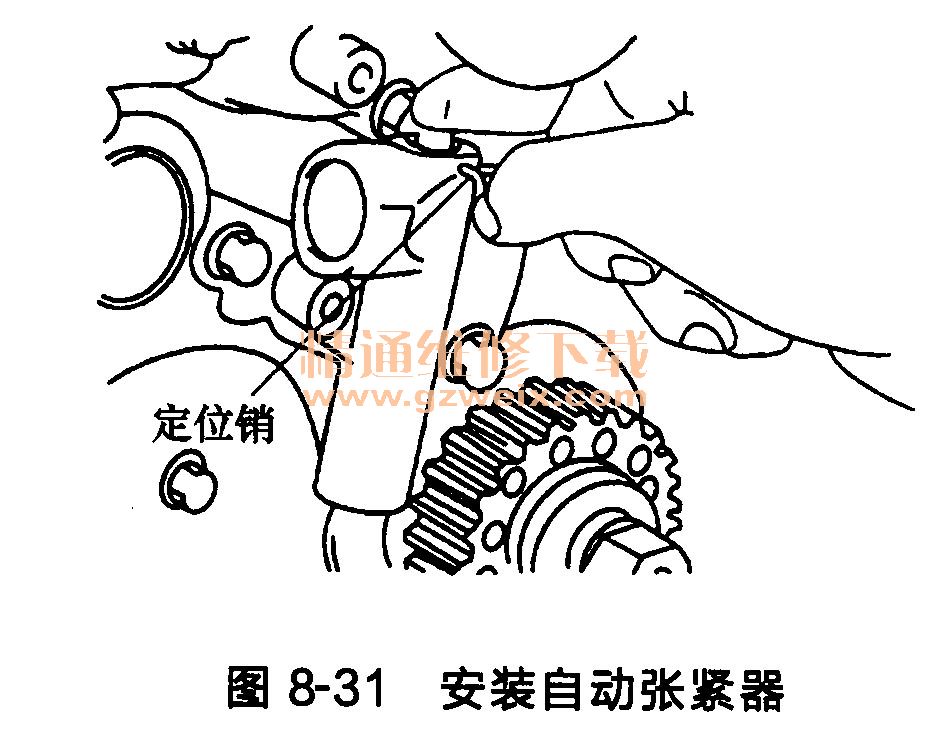

 ①如图8-31所示，安装自动张紧器。注意：在安装过程中不要拔出自动张紧器上的定位销。

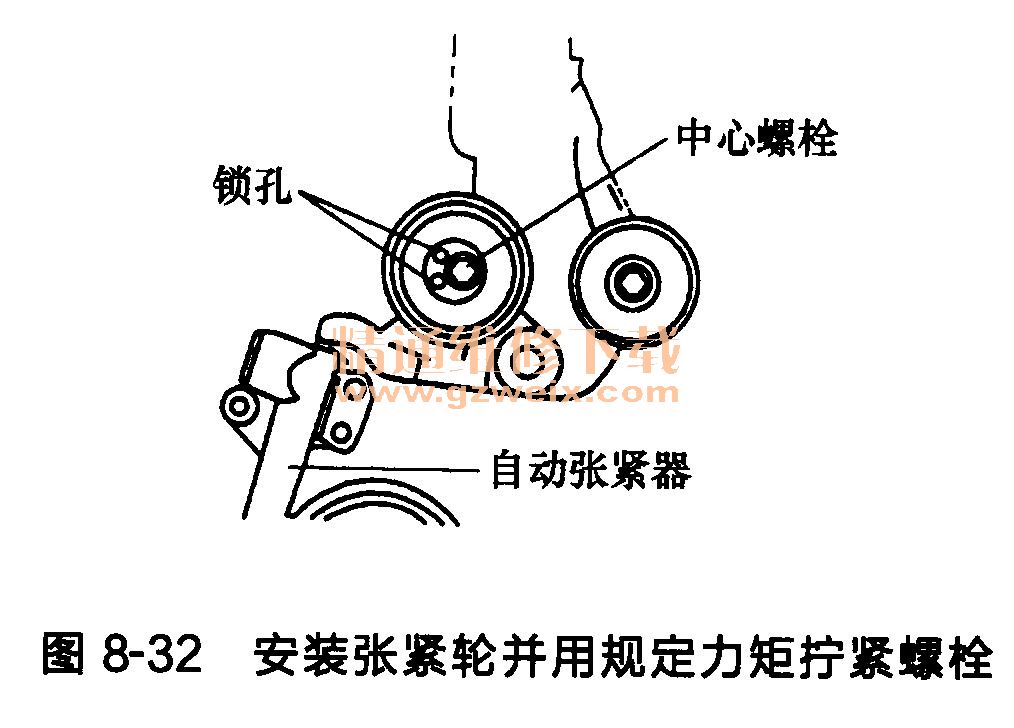

②在张紧臂上安装张紧轮并用规定力矩拧紧螺栓，规定力矩为43～5N·m，如图8-32所示。

    ③旋转正时齿轮，使定位销朝上，然后对准正时标记，如图8-33所示。

    注意：安装正时传动带，即使前凸轮轴齿带轮和汽缸盖正时标记不一致。也不能转动凸轮轴齿带轮两个齿以上。若必须旋转两个齿以上，则先将曲轴齿带轮逆时针方向转过两个齿．然后再旋转凸轮轴齿带轮。
④对准曲轴齿带轮正时标记。
⑤对准机油泵齿带轮正时标记，如图8-34所示。

    ⑥在张紧轮和曲轴齿带轮上安装正时传动带右手拉正时传动带，将正时传动带安装到位。
    ⑦将正时传动带安装在惰轮上。
    ⑧将正时传动带安装在进气凸轮轴齿带轮上。用左手抓紧张紧轮上的正时传动带，用
    ⑨旋转进、排气凸轮轴齿带轮，对准正时标记。
    ⑩旋转曲轴，检查正时标记是否对齐。
    11拆卸自动张紧器定位销。

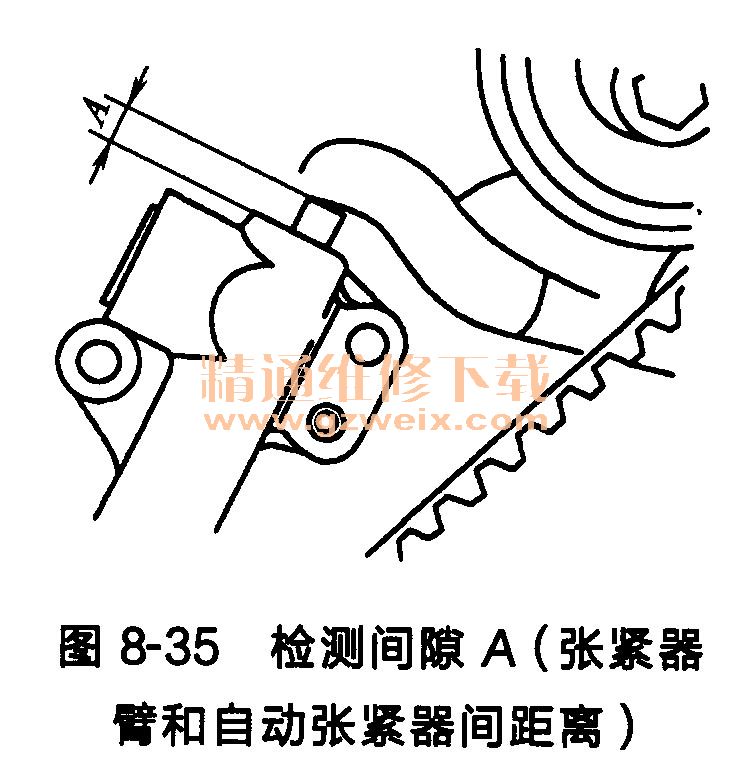

    12如图8-35所示，顺时针方向旋转曲轴2周，等待15min，然后检测间隙A（张紧器臂和自动张紧器间距离），标准值为6～9mm。
