（1）用曲轴定位工具将曲轴定位在1,4缸上止点，见正时链条的拆卸第一项。

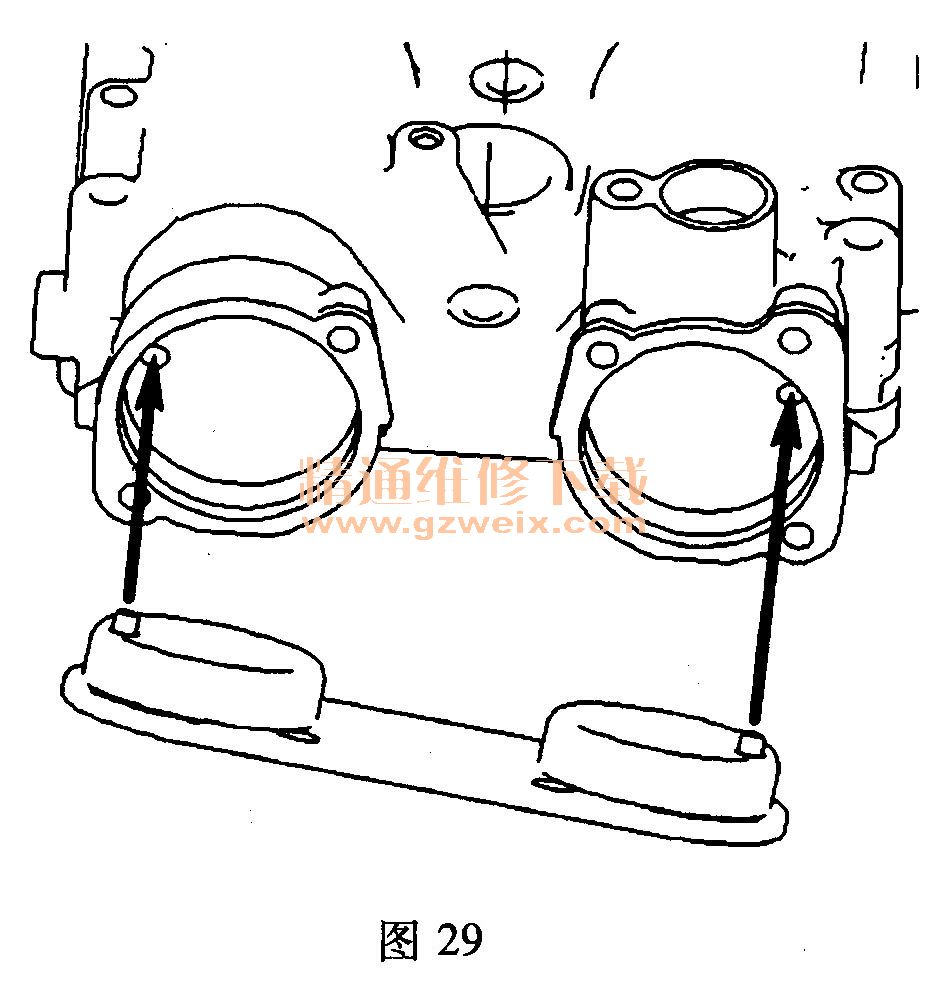

    （2）安装凸轮轴箱前，需用凸轮轴定位工具将凸轮轴定位在1缸压缩上止点，如图29所示。

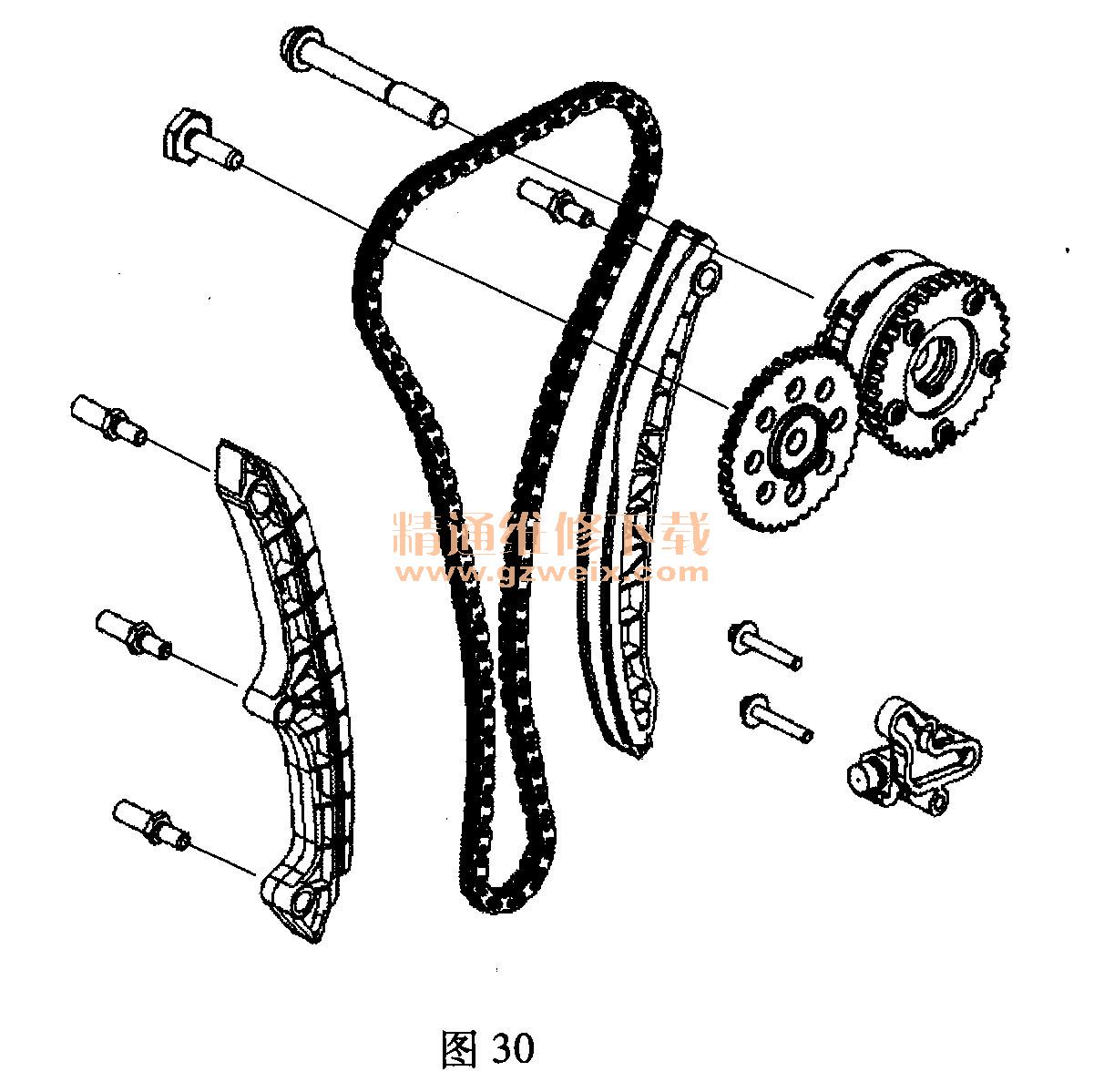

    （3）按下列方法安装正时传动部件，如图30所示。

    1）将排气凸轮轴链轮装配到排气凸轮轴上，将排气链轮螺栓旋入距离贴合面2mm的位置，保持链轮自由转动，并防止链轮掉落。

    2）将VVT组件装配到进气凸轮轴上，将VVT组件螺栓旋入距离贴合面2mm的位置，保持链轮自由转动，并防止链轮掉落。
    3）将正时链条导向板挂靠到位，与链条接触部分涂适量机油；通过导向板将正时链条挂到排气凸轮轴链轮、VVT组件链轮和曲轴链轮上。

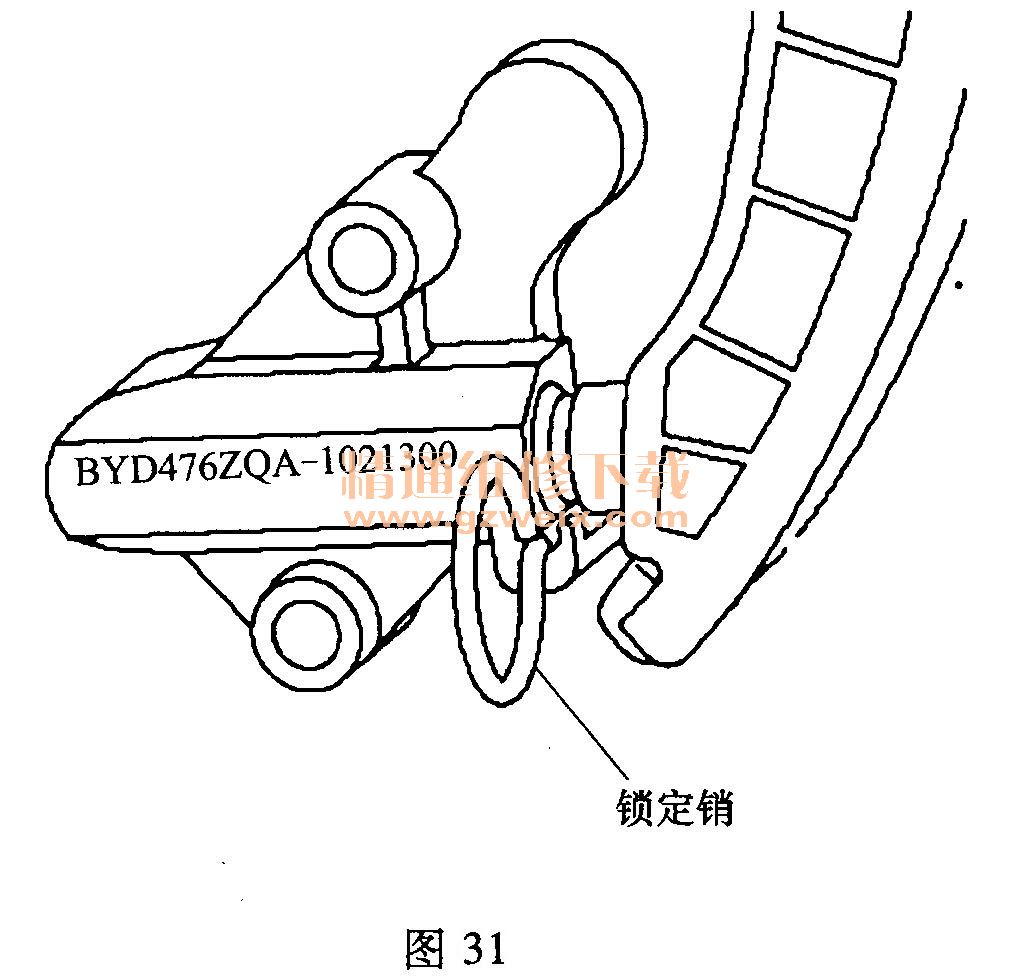

    （4）将张紧链板挂靠到位，与链条接触部分涂适量机油；装上链条张紧器，并在摩擦面上涂适量机油；拔下箭头所指张紧器锁定销，使链条张紧，如图31所示。

    （5）保持凸轮轴在1缸上止点位置，通过专用工具固定排气凸轮轴链轮，拧紧VVT组件螺栓和排气凸轮轴链轮螺栓至规定的力矩（50N·m+90°）。
    （6）卸下凸轮轴上止点专用工具，将凸轮轴后端盖装上，注意保护凸轮轴后端盖的密封圈。
    （7）拧紧螺栓至规定力矩。
    （8）卸下曲轴定位工具，将气缸体螺堵组件装回原位置。
