一辆比亚迪G6无法启动,组合仪表提示“请检查车辆网络”。服务店更换了仪表板配电盒、前舱配电盒、网关、仪表板线束故障均未排除。
故障分析:

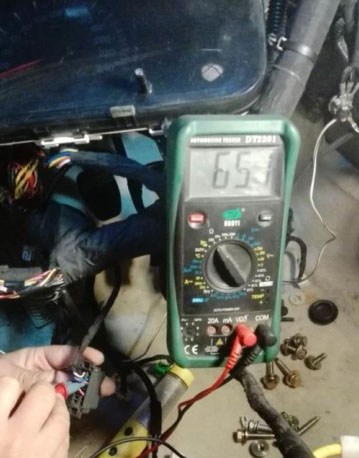

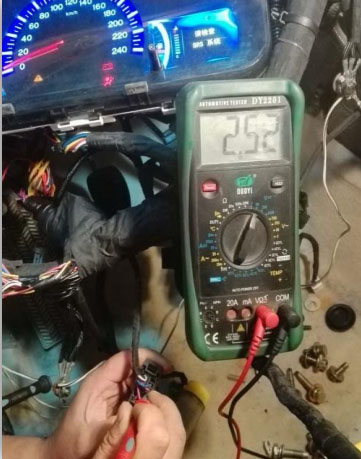

1、用诊断仪进入车辆各系统,发现动力网可以进入,启动网和舒适网无法进入,进一步测量三个网络的CAN电压和电阻,均正常(CAN-H和CAN-L对地电压均为2.5V左右,从诊断接口测量两者之间的电阻为65欧姆左右)。
2、启动网和舒适网的诊断和通讯是通过动力网请求,经过网关转发。现在三个网络的电压和电阻均正常,但是舒适网、启动网无法正常通讯,先初步排除舒适网和启动网本身模块的问题,初步怀疑是网关转发数据出现异常。
排查步骤:
1、服务店之前己经更换了网关,所以先用万用表测量网关的供电和搭铁。

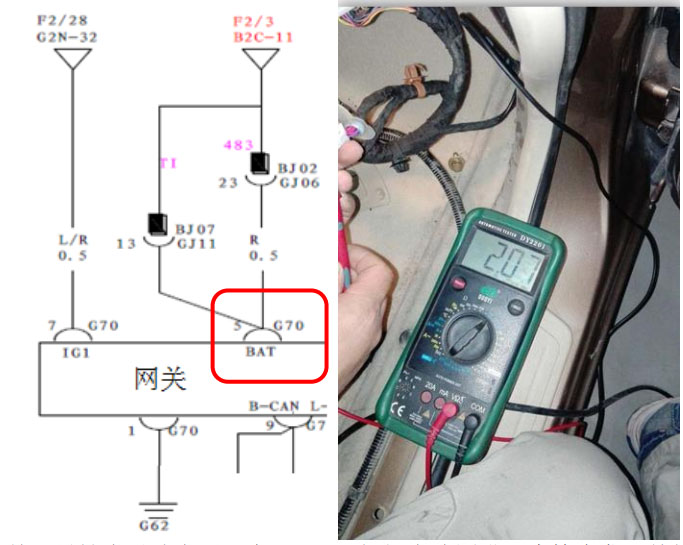

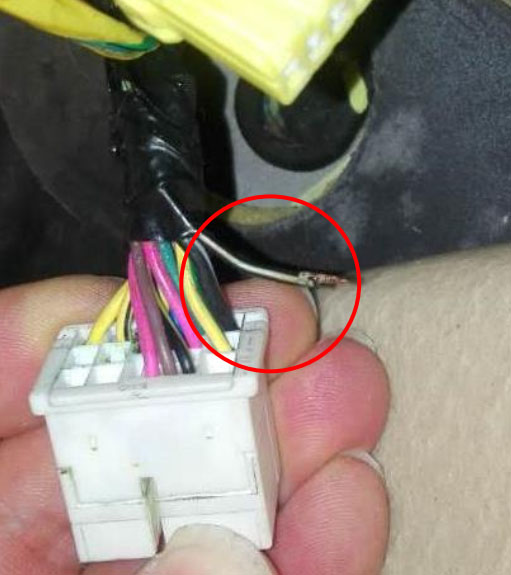

2、测量发现网关5号针脚对地电压只有2.07V,根据电路图进一步检查发现前舱线束和仪表板线束对接接插件针脚已快锈断,更换前舱线束后故障排除。
维修小结:遇到CAN网络问题建议先测量,然后分析故障可能点,切忌盲目更换零部件。
