比亚迪G5行驶出现间歇性自动熄火故障检修
来源:本站整理  作者:佚名  2020-11-09 08:46:39

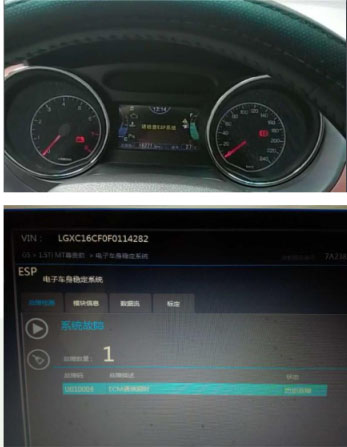

   一辆比亚迪G5,该车正常行驶出现间歇性自动熄火,熄火后仪表亮请检查ESP系统。


原因分析:
1、前舱配电盒故障
2、仪表配电盒故障
3、线路故障
4、发动机控制模块故障

维修过程:
  1、用VDS1000整车扫描系统读取故障码,车身稳定系统有U010004:ECM通信超时故障码。
  2、因故障是间歇性的,来店时一切正常,根据故障码含义,先后排查发动机ECM模块CAN线电压电阻,导换前舱配电盒,仪表配电盒,处理过搭铁线,试车故障依旧。
3、重点检查ECM供电电源线路,查看线路图发现ECM供电电源线,是KG-3继电器控制,检测KG-3继电器无异常,但中途还经过(GJB03/BJG03)-(BJA01/AJB01)两个插头。
4、逐步测量(GJB03/BJG03)-(BJA01/AJB01)接插件上的ECM供电电源线到〔CM是否接触不良,当拨开GJB/BJG这个接插件时发现ECM电源线针脚退针,修复后故障排除。

维修小结: 维修处理故障时要理清维修思路,并结合电路图及故障控制原理。对于故障很明确,但系统没有故障码的情况,优先检查ECU电源供电。
