上汽MG轿车发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-07 14:03:47


  (二)安装方法
    (1)清洁曲轴正时齿轮、凸轮轴正时齿轮、水泵驱动齿轮和张紧带轮。

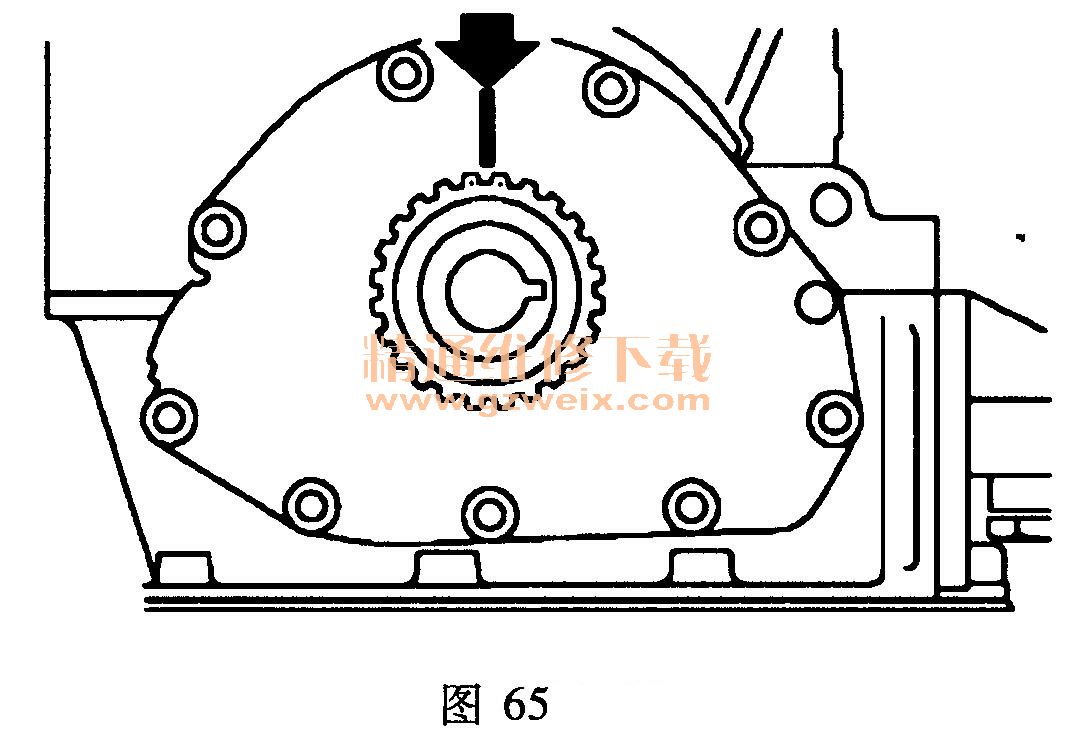

(2)把正时齿轮安装在曲轴上,确保标识点与机油泵壳体法兰上的标识点对齐,如图65所示。

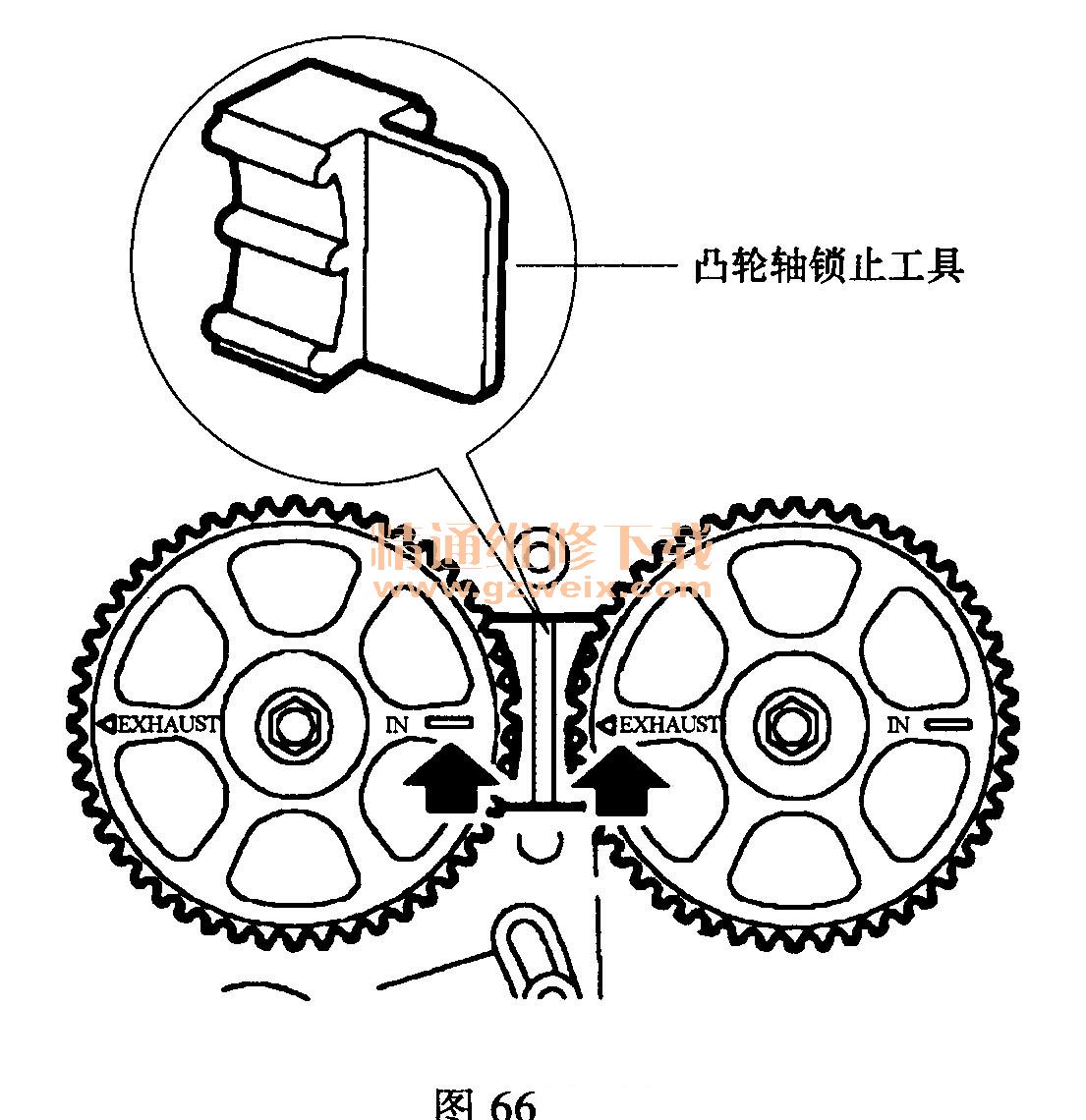

    (3)检查凸轮轴齿轮上的正时标记是否对齐,以及凸轮轴锁止工具是否锁定了凸轮轴齿轮,如图66所示。

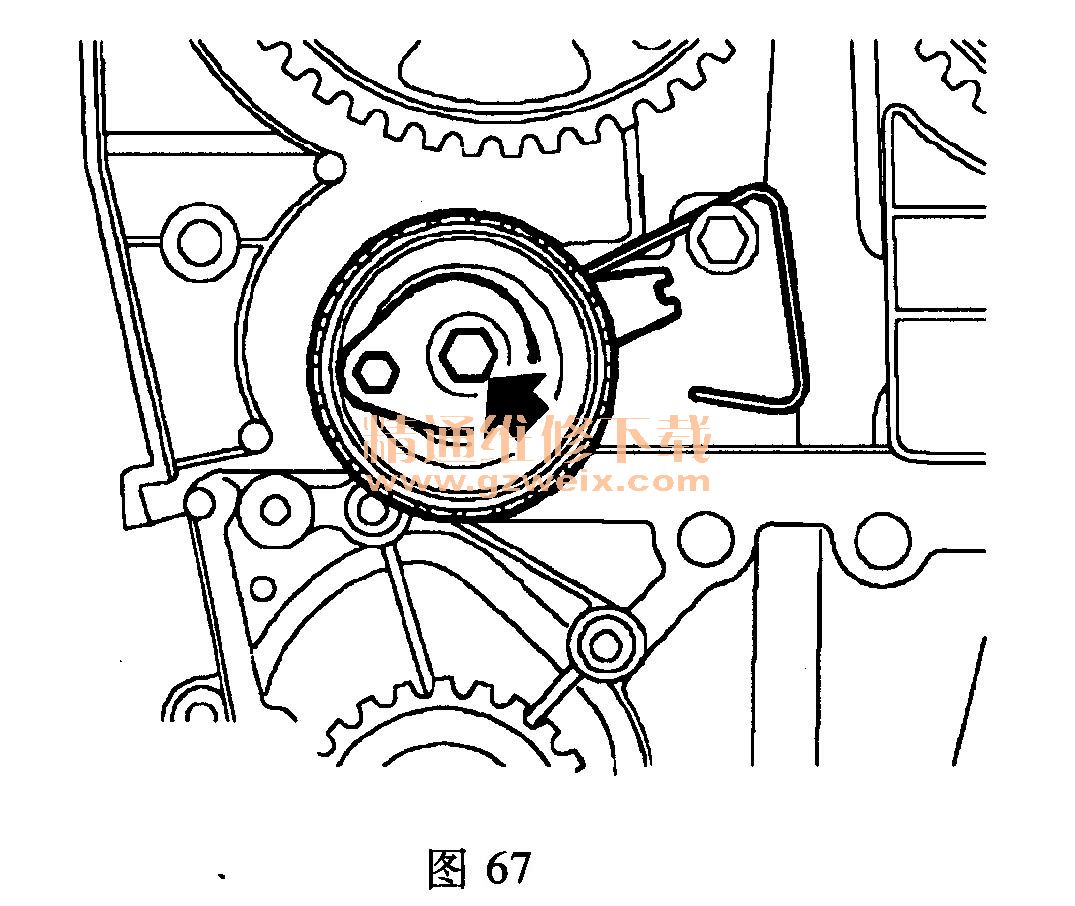

    (4)安装正时带张紧装置,确保定位钢丝位于螺柱上,并且张紧装置调整杆位于9点钟的位置上,如图67所示。

    (5)安装新的张紧轮螺栓并拧紧至恰好能够转动张紧装置调整杆为止。
    (6)安装正时带,在安装过程中,应确保正时带绷紧在曲轴齿轮和排气凸轮轴齿轮之间。
    (7)检查正时带是否居中地围绕在所有齿轮和张紧装置带轮上。
    (8)把橡胶密封圈安装在正时带下部罩盖上,把罩盖安装在气缸体上,然后安装并拧紧螺栓至9N·m。
    (9)安装曲轴带轮。
    (10)折下凸轮轴齿轮定位工具。

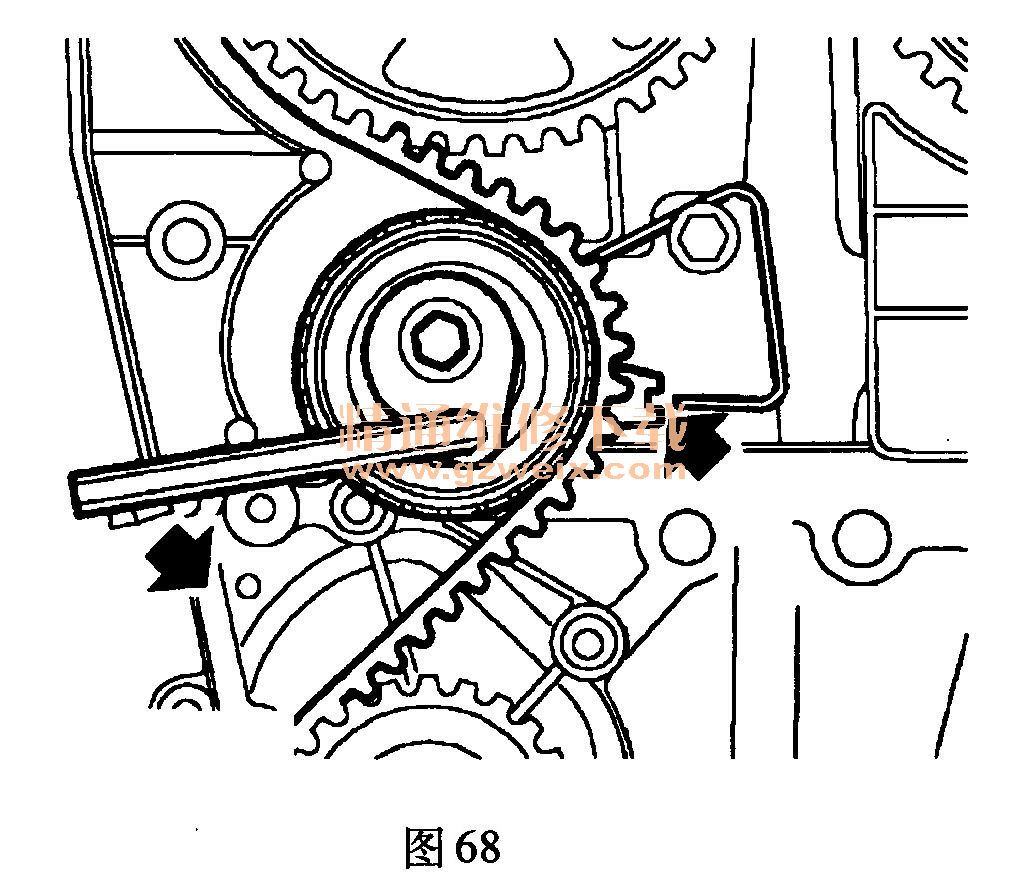

    (11)用一个6mm的内六角扳手逆时针转动张紧装置,按图68所示对齐U形标志和定位钢丝。

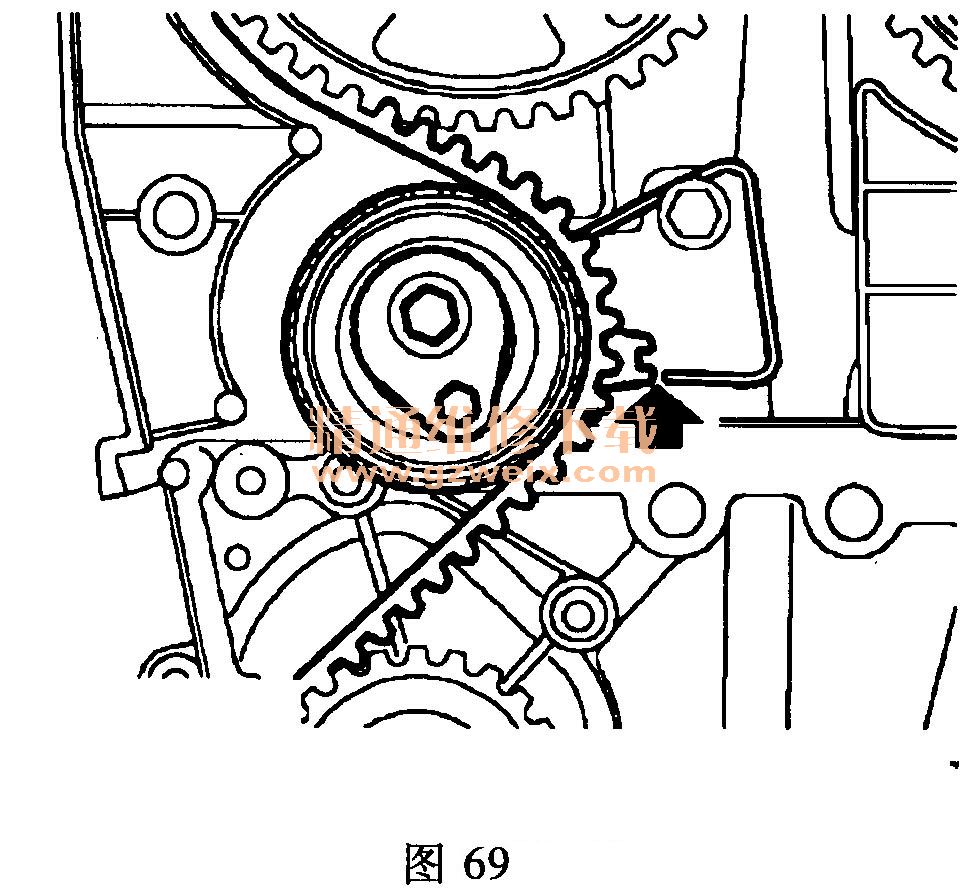

    (12)如果安装原来的正时带,那么必须如图69所示对齐标志,使定位钢丝位于标志下方附近。

    注意:必须使得标志从上面朝向定位钢丝。如果定位舌超过了定位钢丝,则必须完全松开张紧装置并且重新进行张紧。
    (13)确保定位舌位于正确位置上,然后拧紧张紧螺栓至25N·m。

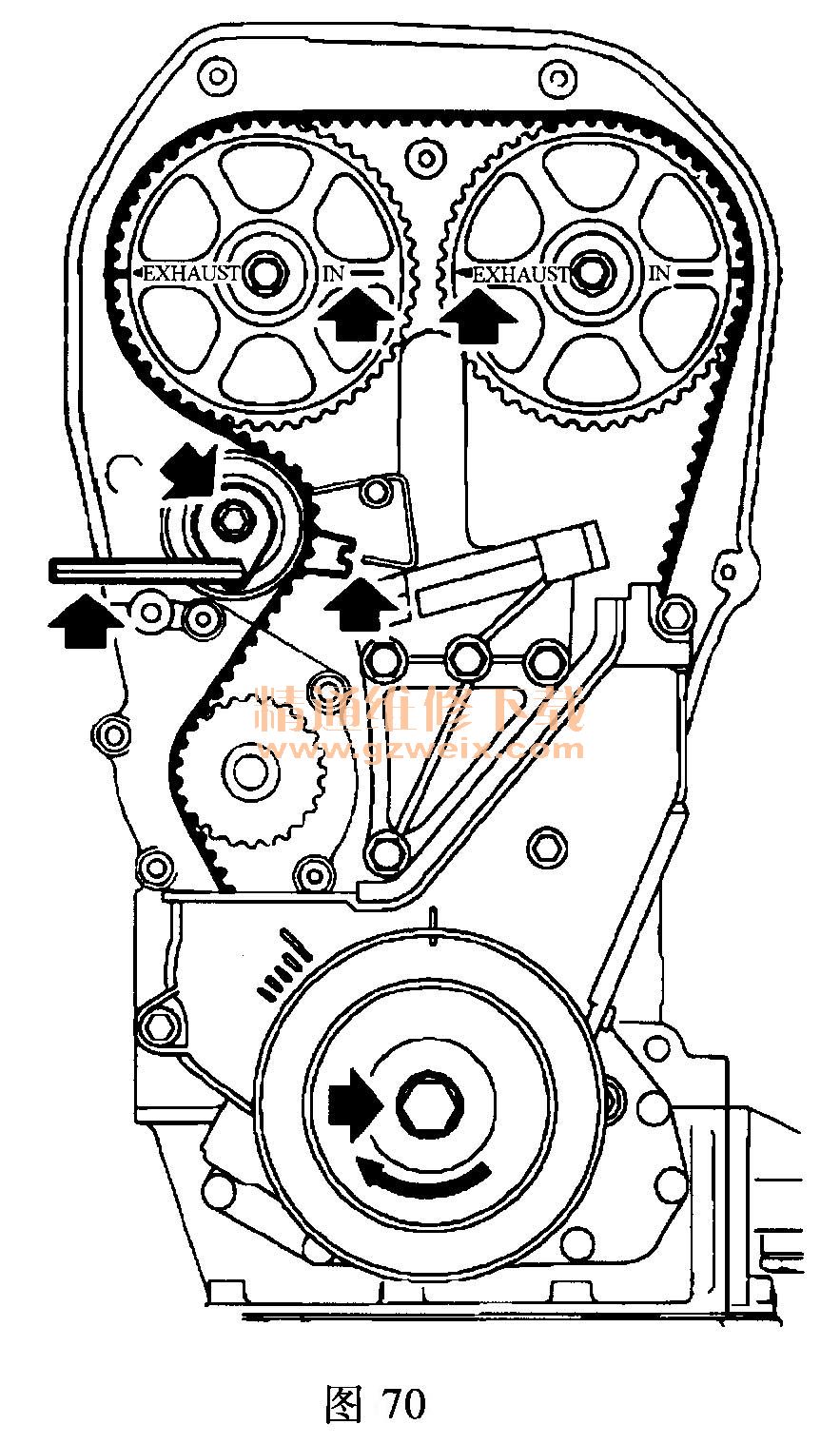

    (14)顺时针旋转曲轴整整2圈,确保正时标志对齐,如图70所示。

    (15)检查标志是否与定位钢丝对齐。
    (16)清洁正时带上部罩盖。
    (17)安装正时带上部罩盖和密封圈,安装并拧紧螺栓至9N·m。
    (18)安装右侧发动机液压支架总成。
    (19)安装车轮,安装车轮螺母并以对角顺序拧紧至70N·m。
    (20)连接蓄电池的接地线。
