长安铃木奥拓(1. 0L K10B)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-07 13:59:47

    (一)正时示意图(图49)

    (二)安装方法
    (1)略微调整凸轮轴的位置,使凸轮轴正时链轮圆点标记对准气缸盖上的凸起,如图50所示。

    (2)转动曲轴,使键槽与气缸体上的凹槽(正时标记)对齐,如图51所示。

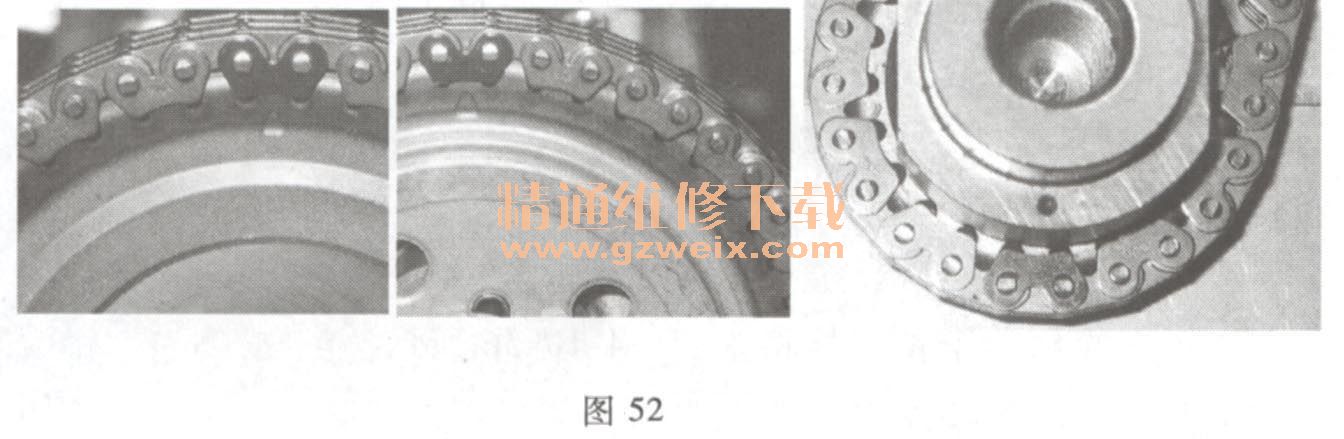

    (3)安装正时链条。将三个有色正时链节分别与进排气凸轮轴链轮上的三角标记、曲轴链轮上的点标记对准,如图52所示。

(4)安装正时链条导向装置和张紧装置,如图53所示。

    (5)准备链条张紧器。如图54所示,顺时针转动链条张紧器活塞,将活塞完全拧入张紧器体内,并用一回形针将活塞固定住。

    注意:K10B发动机使用的是螺旋杆型链条张紧器,链条张紧时活塞被回位弹簧和发动机机油压力推出来。一旦活塞被推出来,由于存在螺旋杆的阻力和调节器内的止回钢球维持的调节器内压力,它不能自由回位。如需将活塞推进阀体内,需顺时针转动活塞。
