（一）拆卸方法
    注意：如要拆卸气缸盖或安装新的正时齿轮，必须更换正时带。必须小心地存储和处理正时带。
    （1）断开蓄电池的接地线。
    （2）举升汽车。
    （3）拆下右前侧车轮。
    （4）拆卸右侧发动机液压支架总成。

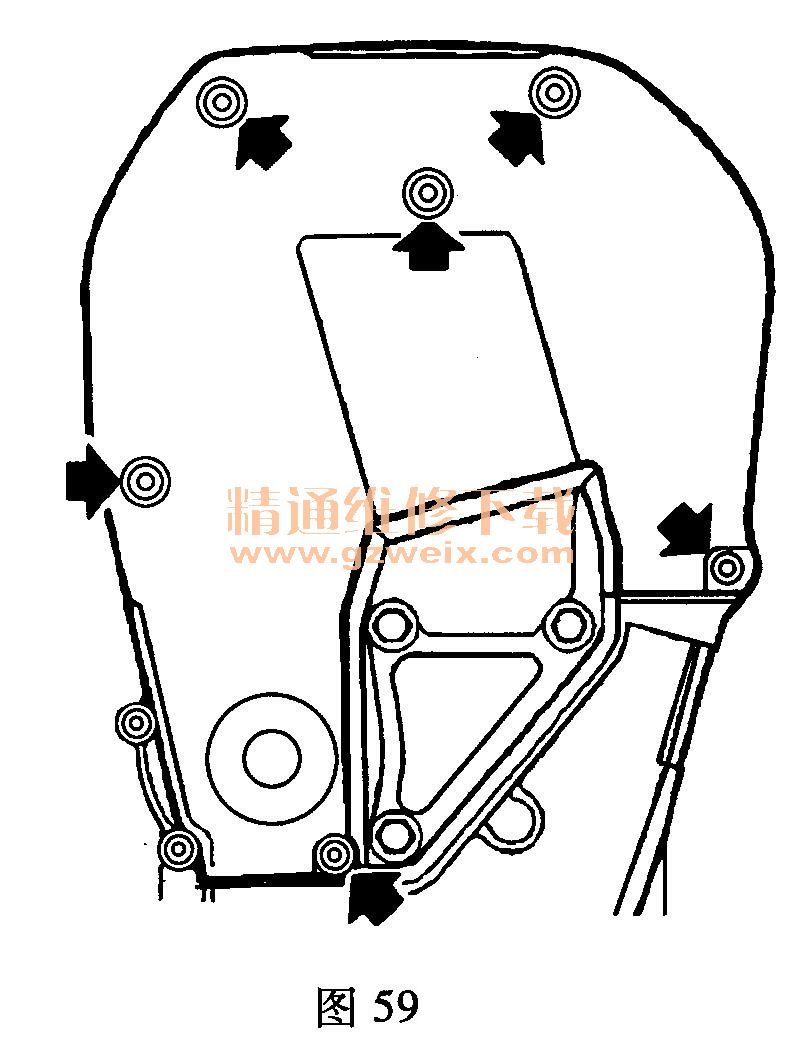

    （5）拆下将正时带上罩盖紧固在后部罩盖的5个螺栓，如图59所示。

    （6）松开紧固正时带上罩盖的下部螺栓，拆卸罩盖并保存密封圈。
    （7）将一个套筒和长接杆放置在曲轴带轮螺栓上，顺时针转动曲轴使凸轮轴齿轮上的正时标记对齐。然后在齿轮之间安装凸轮轴锁止工具。如图60所示。

    （8）检查曲轴带轮上的正时标志与正时带下部罩盖上的标志是否对齐。
    （9）如果需要安装原来的正时带，则应在正时带上标出旋转方向。
    （10）拆下曲轴带轮。
    （11）拆下3个紧固正时带下罩盖至气缸体的螺栓，折下罩盖和橡胶密封圈，如图61所示。

    （12）拆卸并丢弃正时带张紧螺栓，如图62所示。

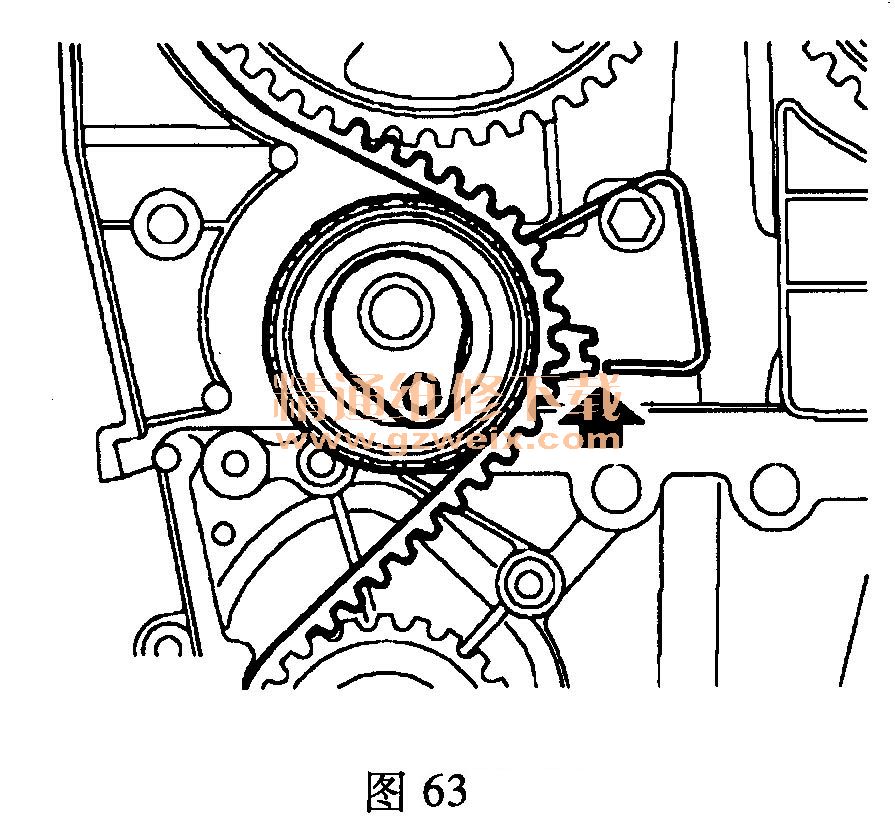

    （13）将定位钢丝从它的安装位置上分离，同时拆下正时带张紧装置，如图63所示。

    （14）小心地松开并拆下齿轮上的正时带。
    （15）拆卸曲轴上的正时带驱动齿轮，如图64所示。
