中兴无限越野车(491 QE)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-08 14:19:52

    正时链条安装方法
    注意:安装时,正时链条和凸轮轴正时链轮上的正时标记必须对准,使1缸活塞位于压缩上止点位置。

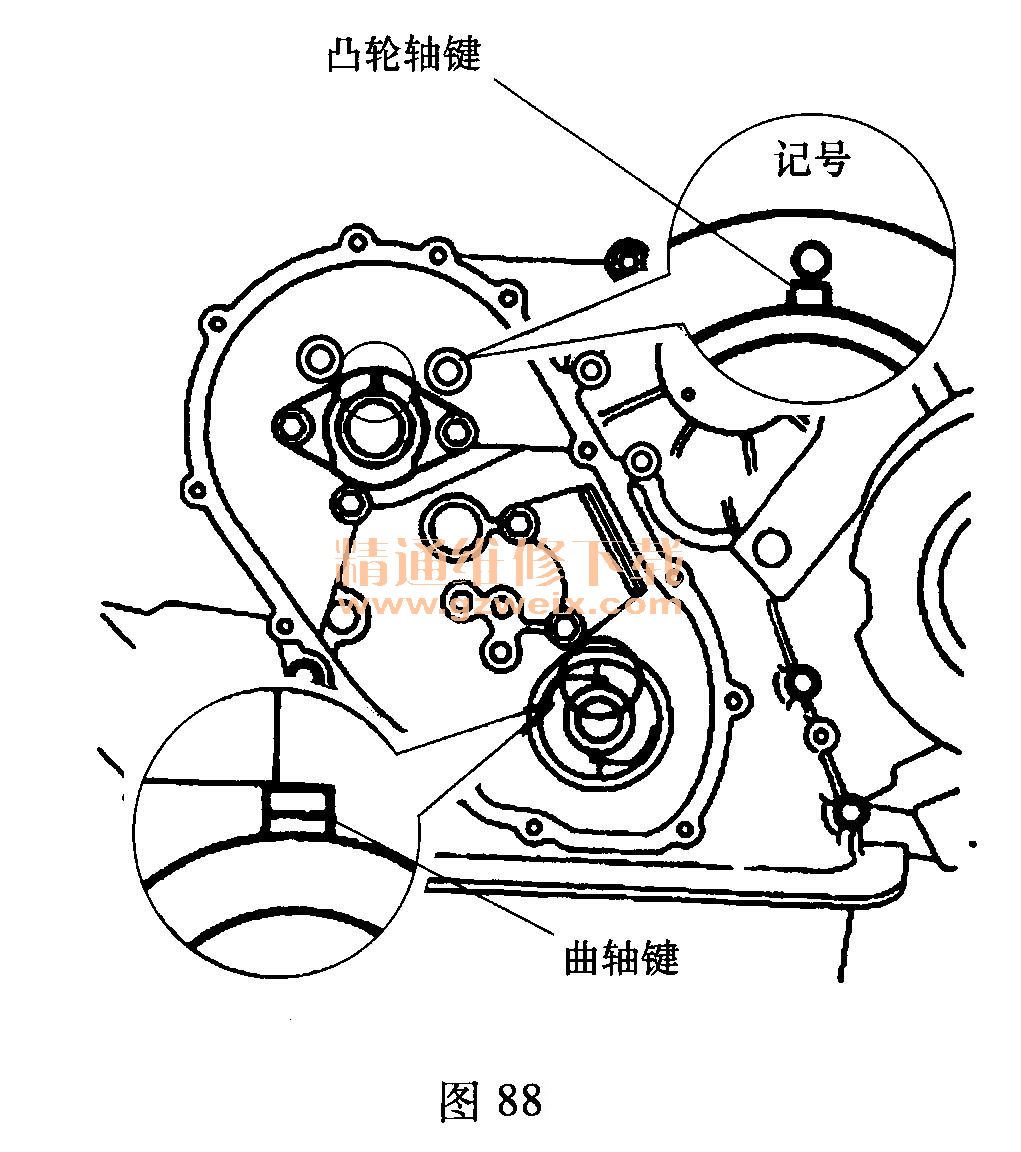

    (1)确保凸轮轴上的键槽垂直向上并对准止推片上的凹坑标记,如图88所示。

    (2)确保曲轴键垂直向上。

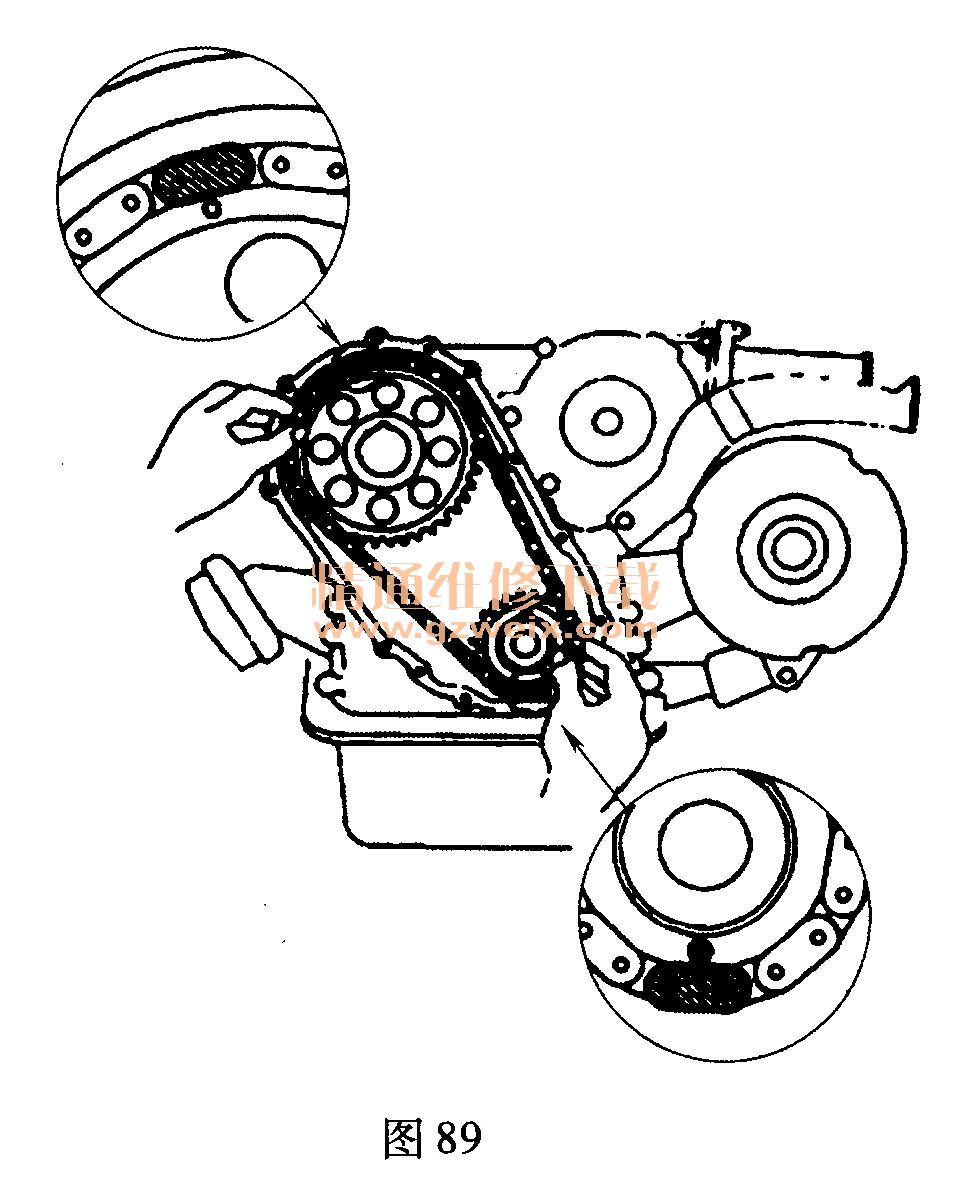

    (3)将凸轮轴正时链轮、曲轴正时链如轮和正时链条组合在一起,一起安装到曲轴和凸轮轴上。正时链条的两个亮白链节应分别与凸轮轴正时链轮和曲轴正时链轮上的正时凹坑标记对准,如图89所示。
