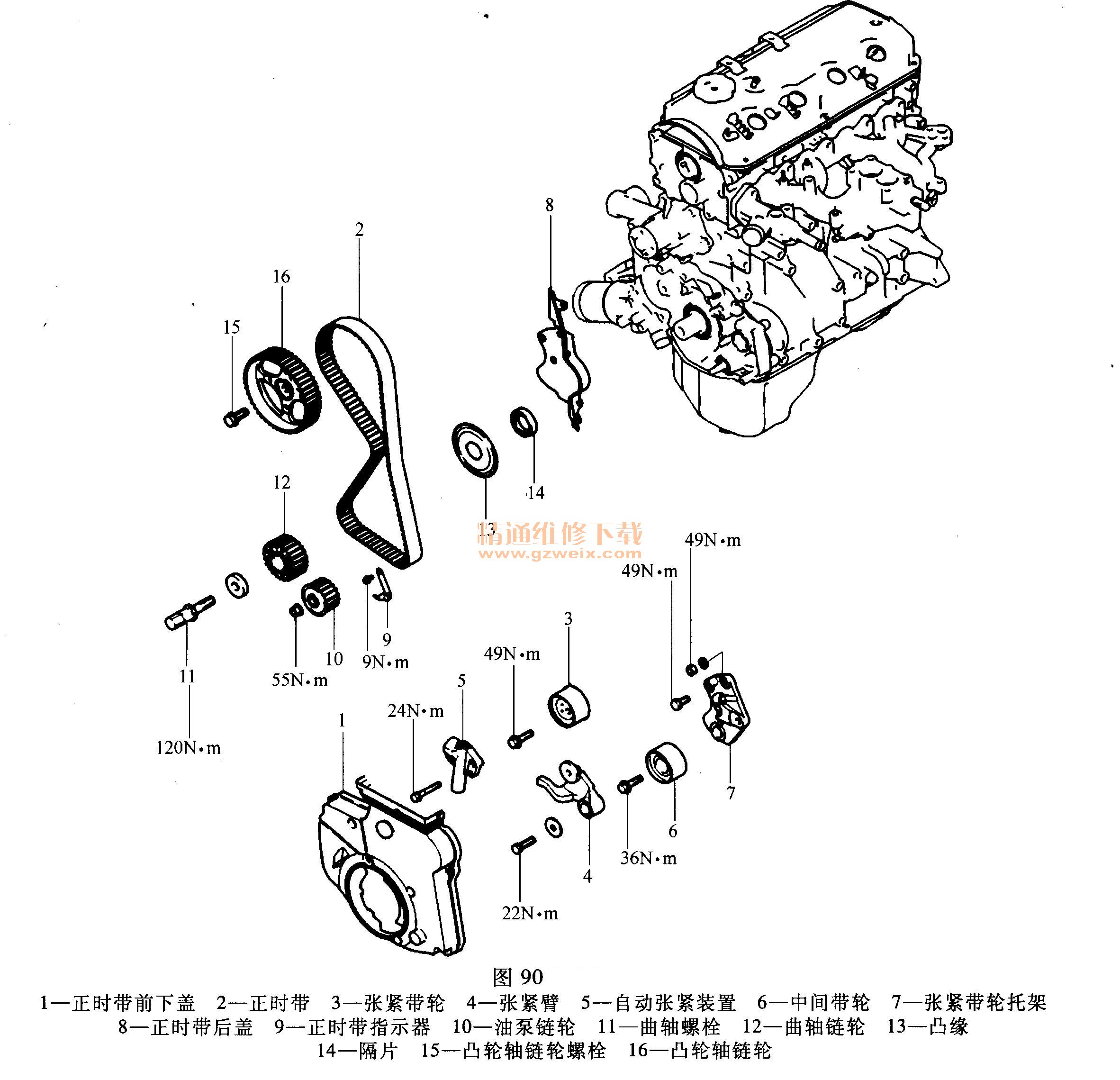

（一）正时机构示意图（图90）

    （二）安装方法
    （1）仔细检查正时带各个部分，如有损伤时换用新正时带。
    （2）安装自动张紧器。若自动张紧器杆伸出，应按照下述步骤使其缩回：

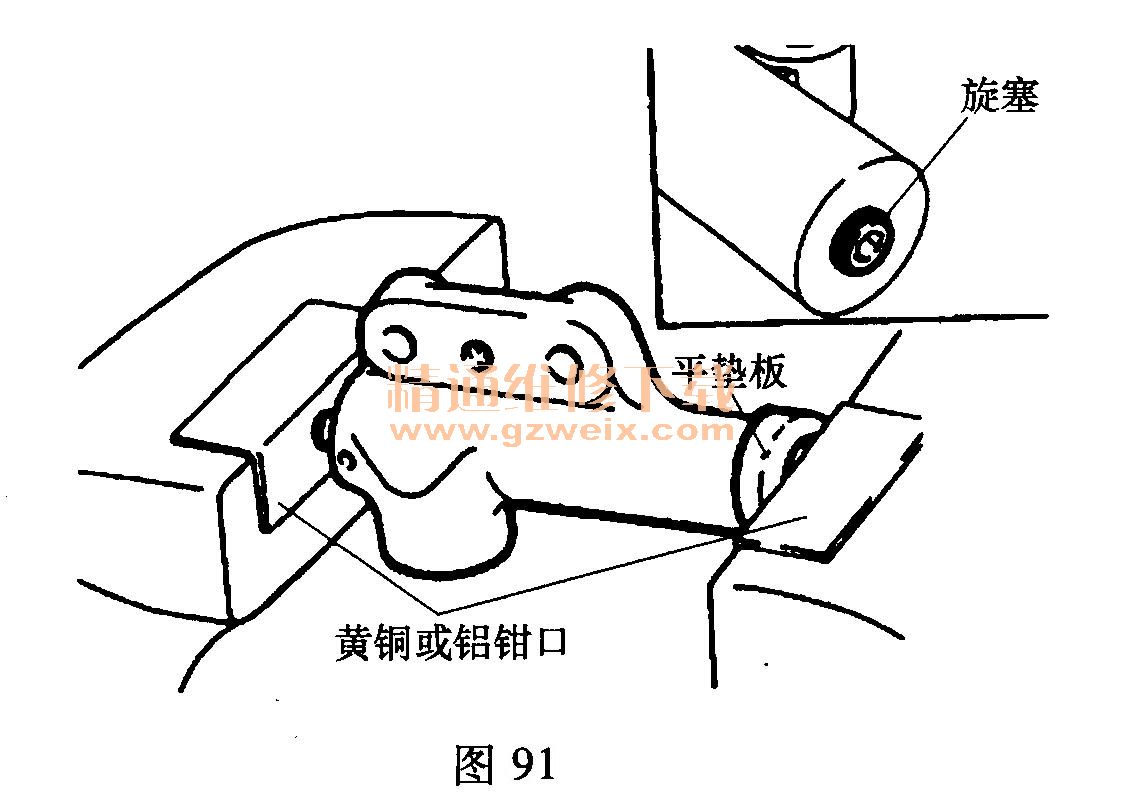

    1）用带有软钳口的台虎钳夹紧自动张紧器，如图91所示。

    注意：在自动张紧器底端有旋塞突出，应在台虎钳和旋塞之间插入平垫板，防止两者的直接接触。
    2）利用台虎钳慢慢地推入杆，直到张紧器杆的孔A与油缸壳体上的孔B对齐为止，如图92所示。

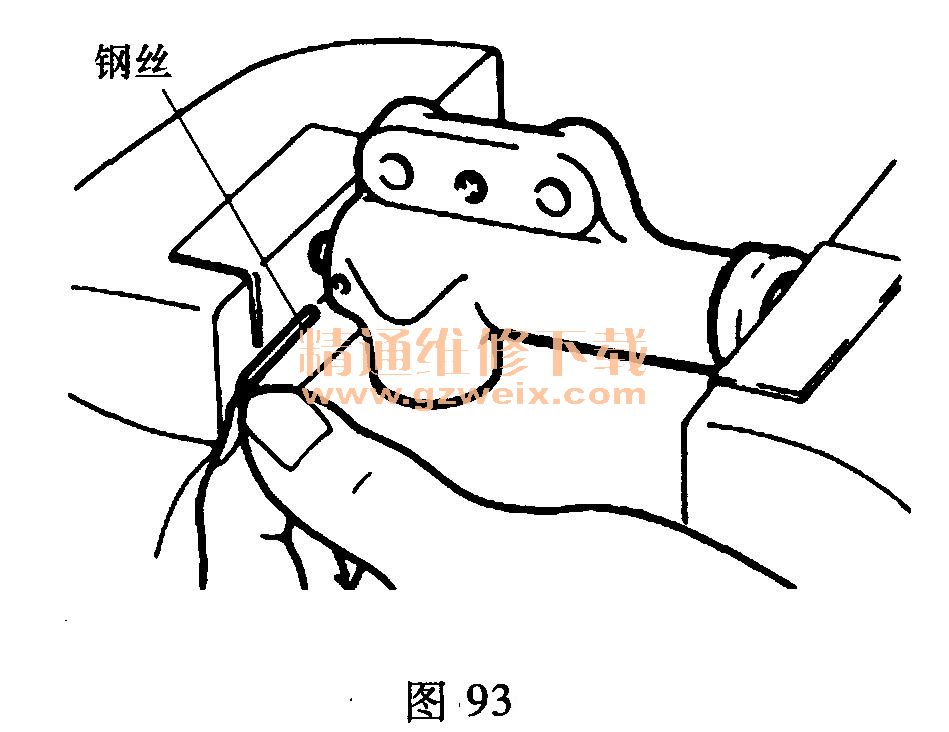

    3）将直径为1. 4mm的钢丝插入至对齐的孔中，如图93所示。

    4）从台虎钳上拆下自动张紧器。
    5）将自动张紧器安装在前壳上，用规定力矩拧紧螺栓，如图94所示。

    （3）如图95所示，安装张紧器带轮，使两个小孔的连线与缸体密封面垂直。

    （4）使凸轮轴链轮上的定时记号与气缸盖上的记号对齐，如图96所示。
