（三）正时带的安装
    (1)如图1所示．调整凸轮轴，使正时齿轮标记2与正时齿轮室后盖上的标记1正确对准（两标记先前已粗略对准）；慢慢转动曲轴，直至曲轴正时齿轮的标记3与机油泵壳上的标记4对准为止。

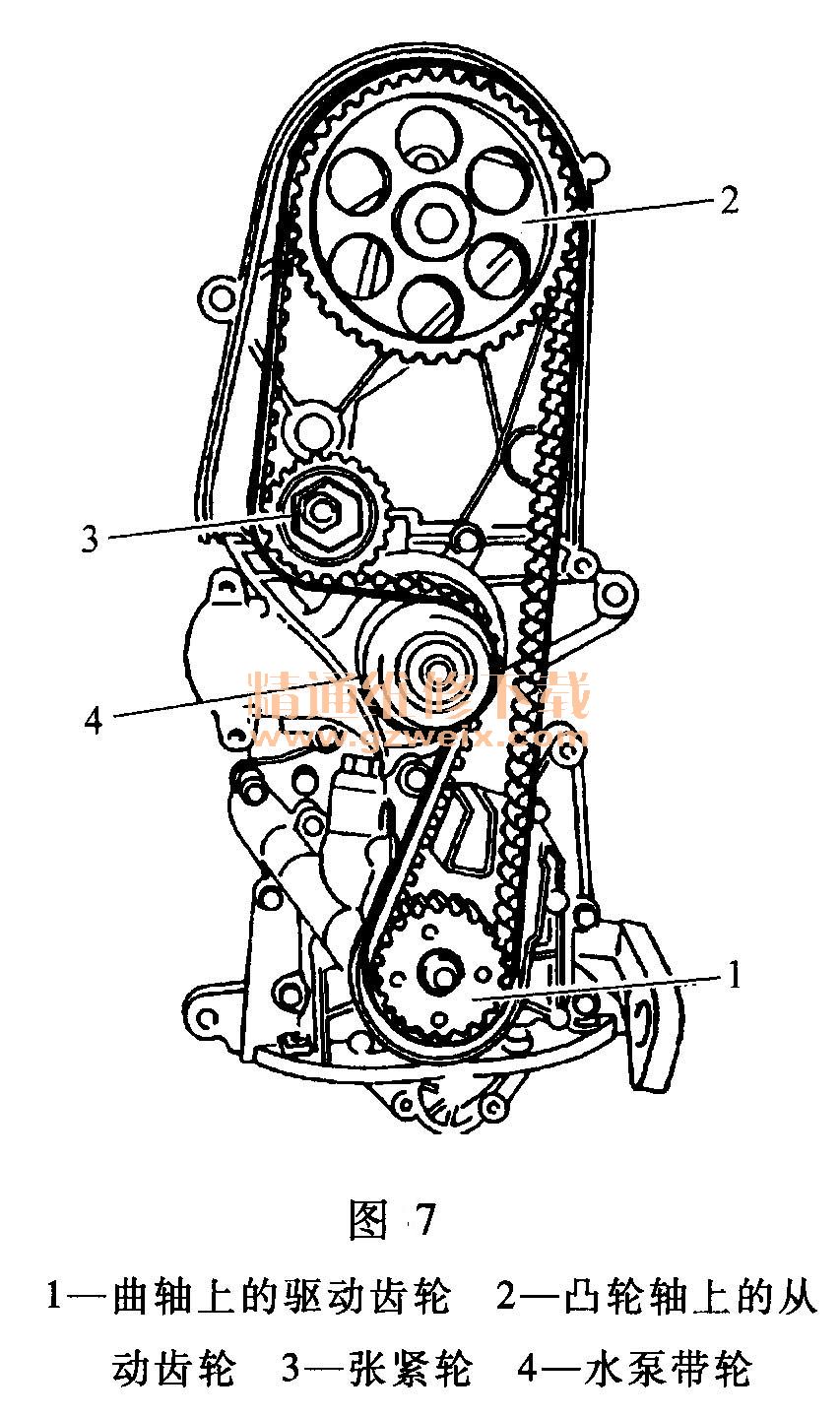

    (2)按图7所示的数字标记顺序安装正时带。

    (3)转动传动带张紧器，使正时带张紧，然后拧紧张紧器锁紧螺母。
    (4)顺时针转动曲轴两圈，使曲轴位于正时设定位置。

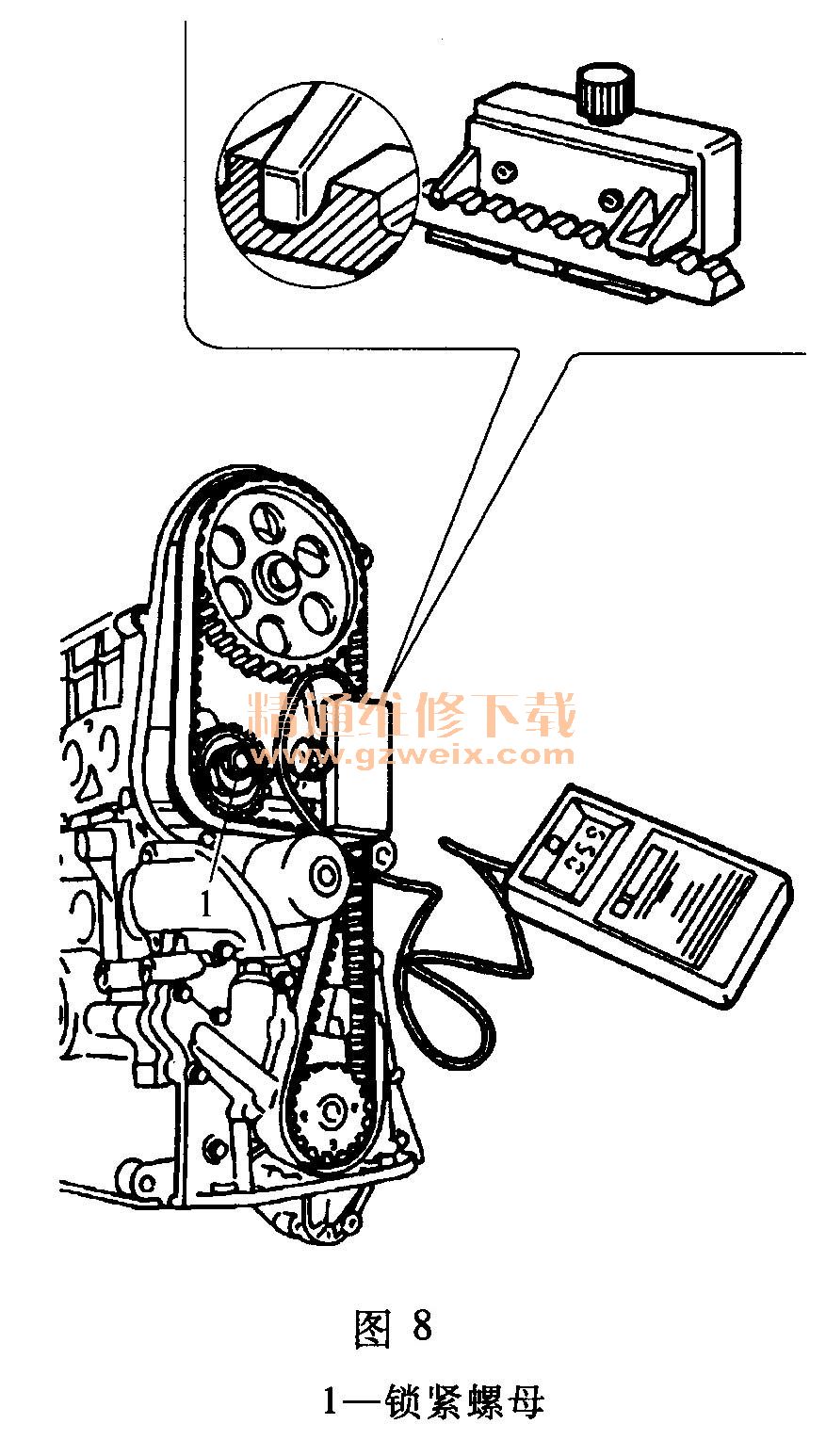

    (5)如图8所示，对正时带使用传动带张紧度检测工具进行张紧力调整。用扳手来拧紧张紧轮，直到检测工具上显示适当的张紧力值时为止，然后拧紧张紧轮锁紧螺母1。

    (6)按拆卸的相反顺序安装其他部件。
