适用2008~2010年起亚霸锐(3.8L)车型
(一)安装前检查
(1)检查凸轮轴链轮和曲轴链轮是否有磨损、裂缝和损伤。按需要更换。
(2)检查张紧轮臂和链条导轨是否有磨损、裂缝或损伤。按需要更换。
(3)检查用细杆释放棘爪时,张紧轮活塞是否光滑移动。
(二)安装方法

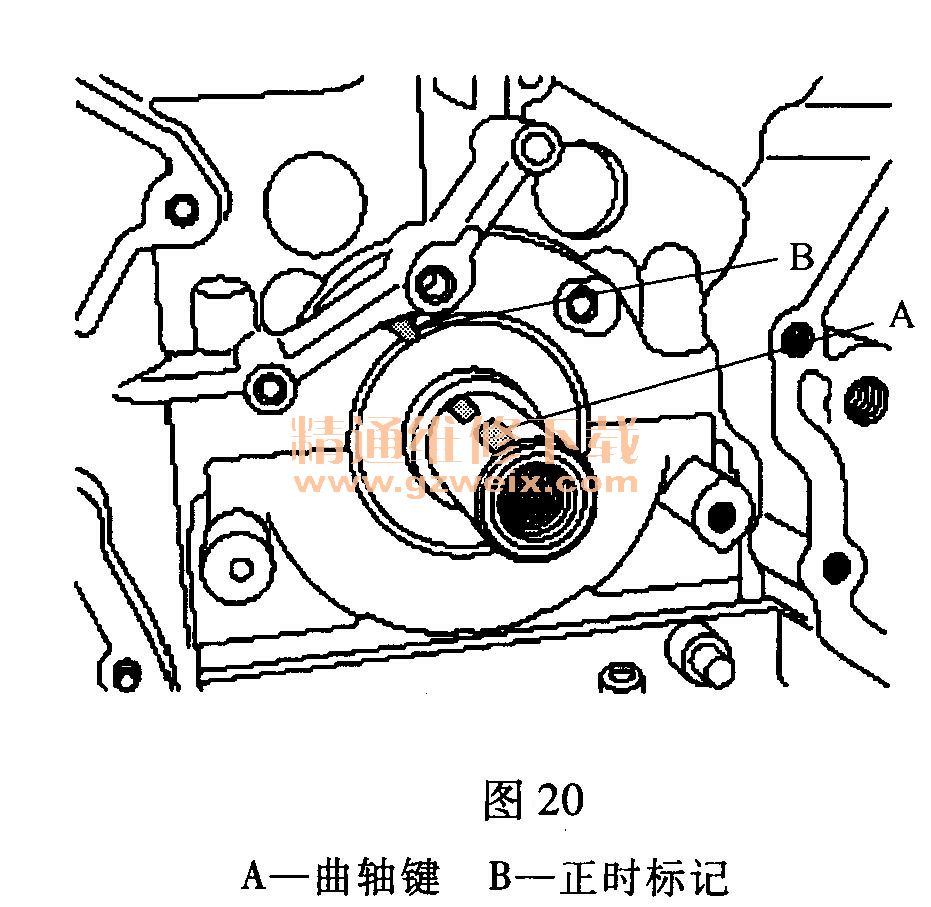

(1)将曲轴的键A与正时链盖的正时标记B对准,如图20所示。这样1号气缸的活塞位于压缩上止点。
(2)安装张紧器适配器总成A,如图21所示。

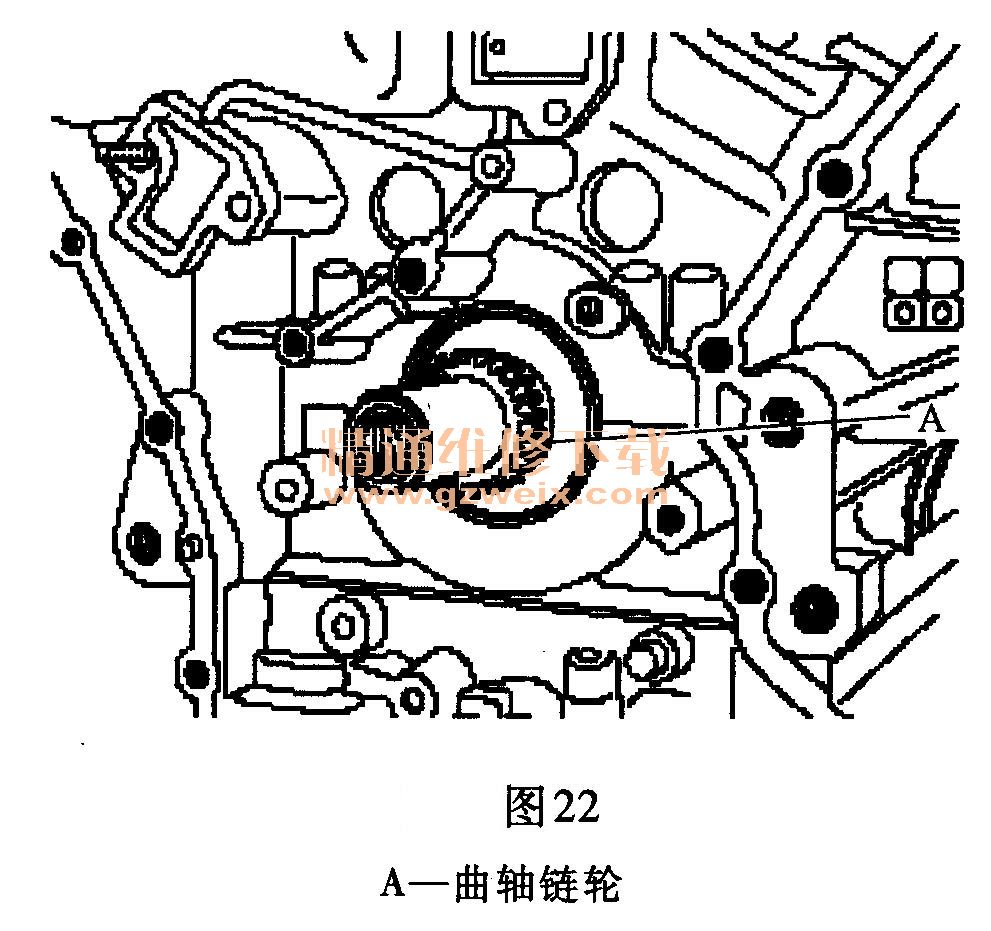

(3)安装曲轴链轮A(左凸轮轴驱动),如图22所示。
(4)安装左正时链B和左正时链导轨A,如图23所示。
注意:按以下顺序在凸轮轴和曲轴之间无松弛地安装正时链条:
曲轴链轮→正时链导轨→排气凸轮轴链轮→进气凸轮轴链轮。

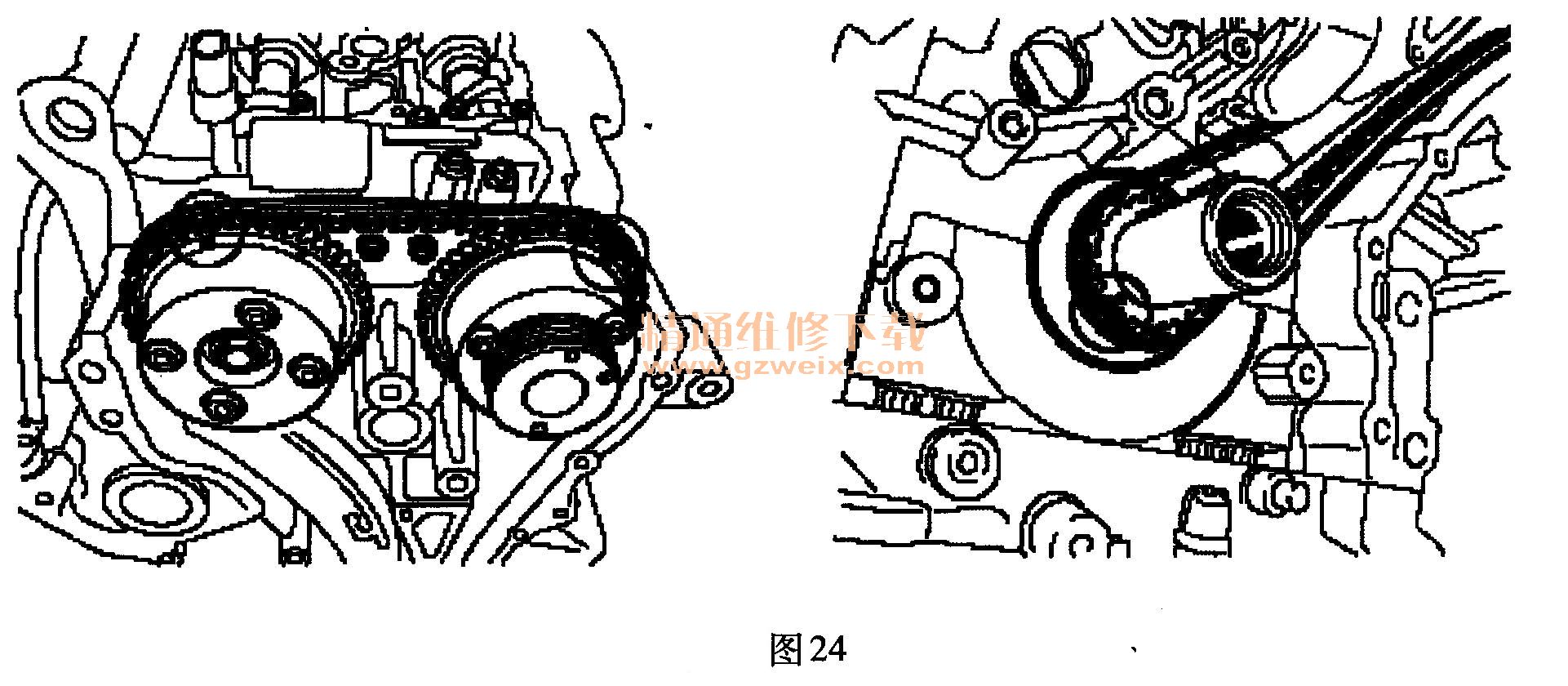

安装正时链时,每个链轮的正时标记应与正时链的正时标记(颜色标记)相匹配,如图24所示。

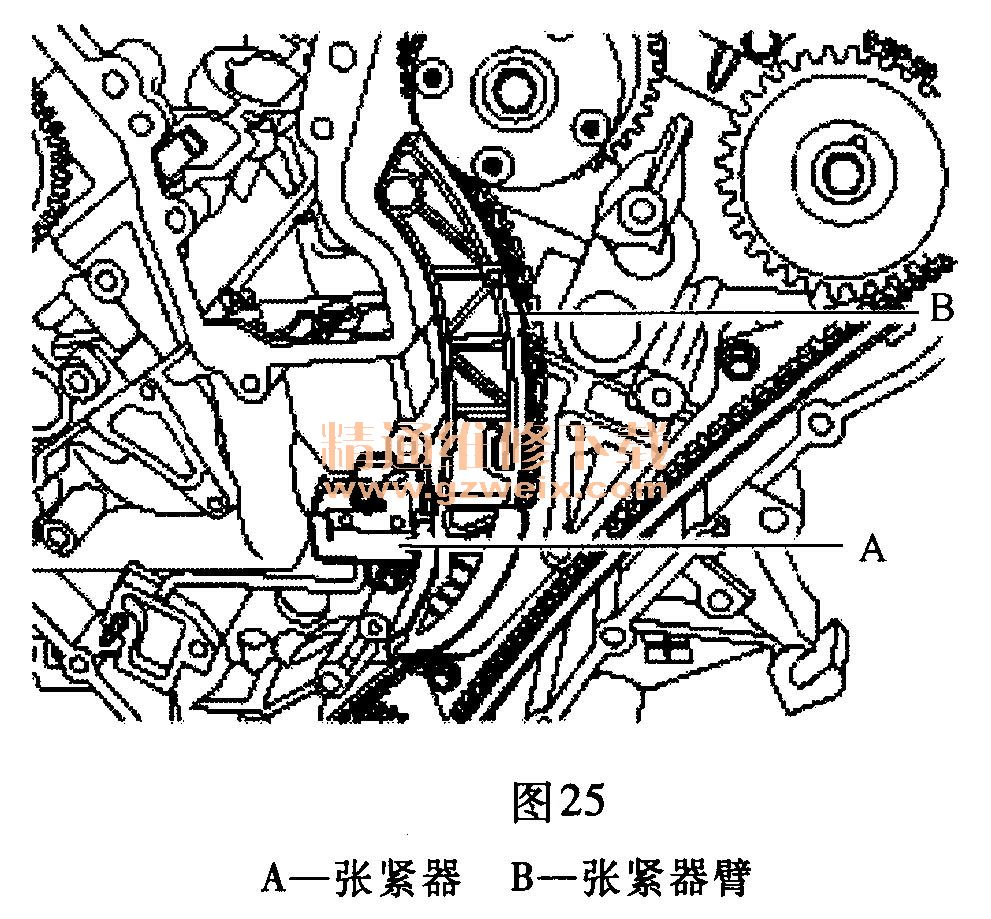

(5)安装左正时链张紧器臂B和左正时自动张紧器A,如图25所示。
(6)安装曲轴链轮A(油泵和右凸轮轴驱动),如图26所示。
