三菱帕杰罗V86（2.8L 4M40）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-05-19 16:23:25

    适用2008～2011年三菱帕杰罗V86（2.8L 4M40）车型
    （一）正时部件示意图（图41）

    （二）拆卸方法
    将拆卸气缸盖总成和气缸盖垫片时安装的专用工具（凸轮轴链轮固定器组件MH062381)拆下，然后拆下正时链条。
    （三）安装方法

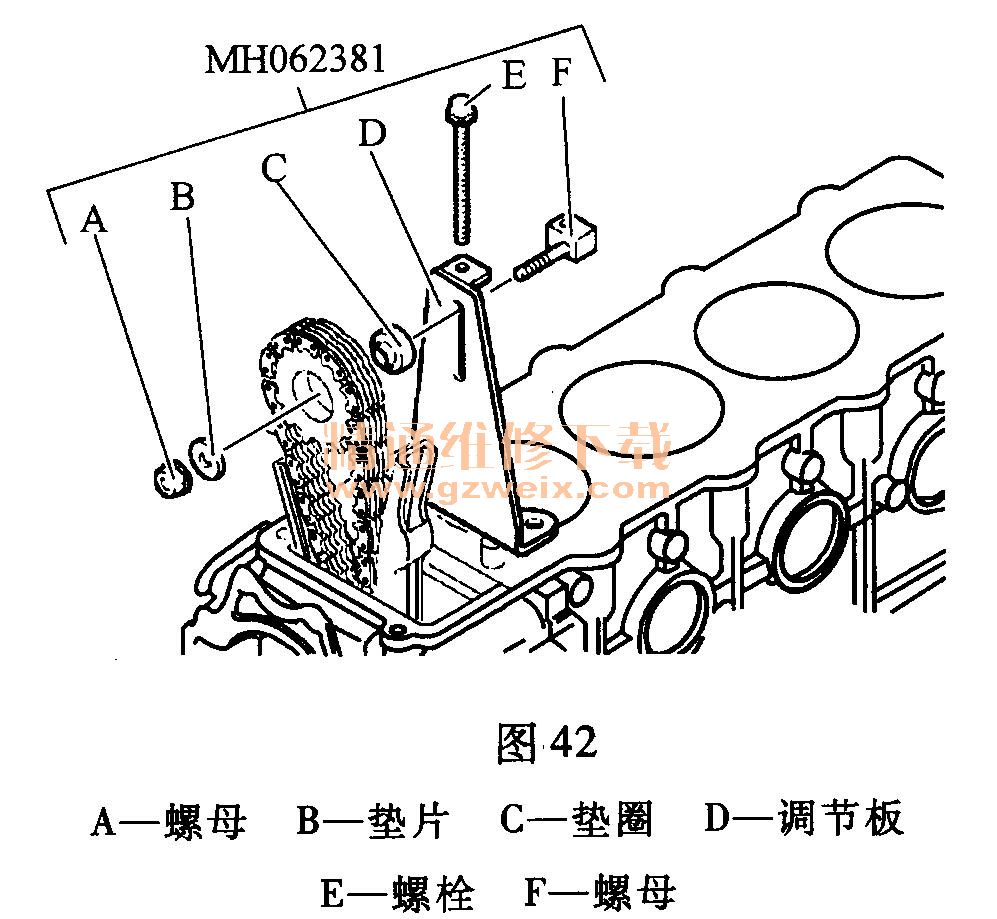

    (1)使用凸轮轴链轮固定器组件（MH062381）支撑凸轮轴链轮，如图42所示。

    (2)检查确认惰轮和链轮总成上的装配标记“1”与曲轴齿轮上的装配标记对齐，如图43所示。

    (3)将惰轮和链轮总成上的装配标记与正时链上的亮白标记环板对齐，如图44所示。

    (4)将标记环板与凸轮轴链轮装配标记对齐。如图45所示。

    (5)用绳绑住正时链和凸轮轴链轮，以防止装配标记对正不当。
