(6)安装惰轮垫片。惰轮垫片前部标记“F”必须朝向发动机前部，如图46所示。

    (7)在保持正时链连接的情况下，将凸轮轴链轮安装到凸轮轴上。

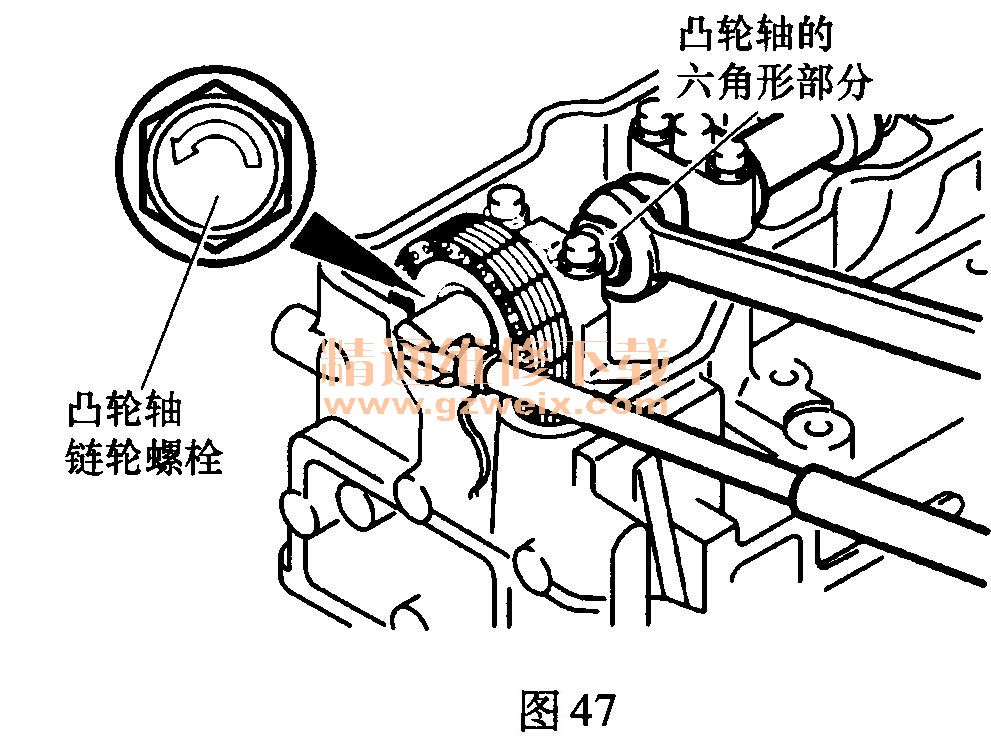

    (8)用呆扳手固定凸轮轴的六角部分，如图47所示。

    (9)在凸轮轴链轮螺栓的螺纹和法兰上涂抹少量的发动机机油，然后拧紧至规定力矩。
    拧紧力矩：88N·m
    注意：
    1)不要用正时链锁止凸轮轴。
    2)凸轮轴链轮螺栓具有左旋螺纹，因此指示其拧紧方向的箭头标记在螺栓头上。
    (10)放置正时链张紧器垫圈，使其硅胶印花朝向正时链张紧器侧，如图48所示。

    (11)升起凸轮，然后用吊钩推入并锁止柱塞，如图49所示。

    注意：要安装正时链张紧器，一定要推入柱塞。如果未这样做，正时链将过度张紧，从而导致损坏。
    (12)将正时链张紧器安装到气缸盖上。
    (13)顺时针转动曲轴。
    注意：如果在安装正时链张紧器之后顺时针转动曲轴，柱塞会自动脱钩。然后，其内部棘齿机构调节正时链张力。
